چراغ مگنتی مگ ایر
MAG‑AIR
Where Light Meets Air
MAGAIR
Where Light Meets Air
| CRI | BODY COLOR | CCT (K) | LUMINANCE | POWER |
|---|---|---|---|---|
| ≤80 | .Bl | W – N – C | 380-2800 | 3-24W |
معرفی سیستم روشنایی مگ ایر MAG-AIR
مگ اسمارت؛ پلتفرم پایه در سیستم جامع Mag‑Air

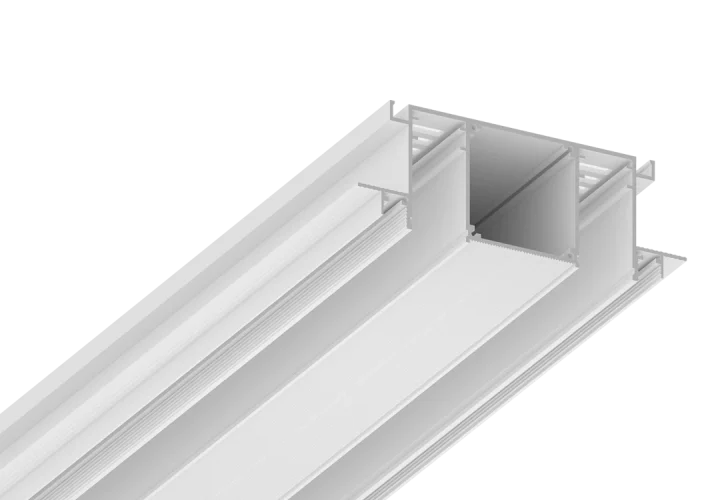

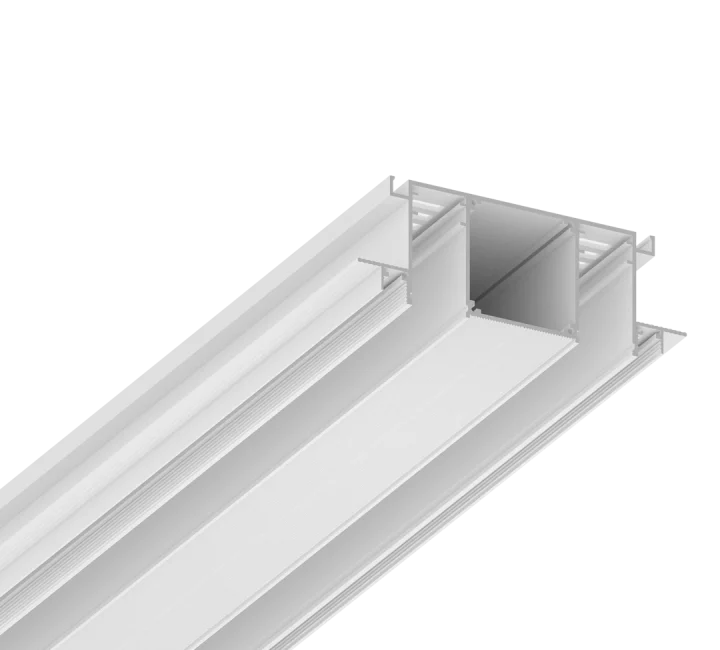

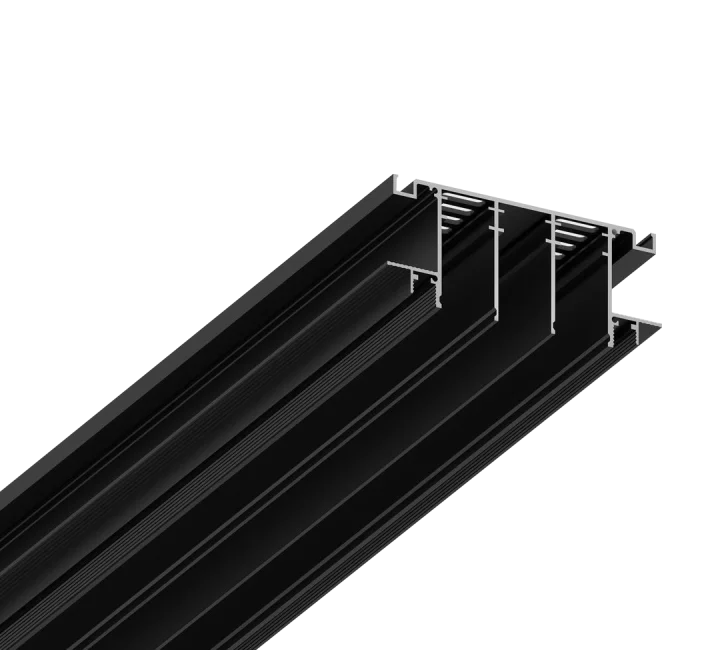

سیستم روشنایی چراغ مگنتی MAGSMART 2647، پرچمدار سری سیستمهای روشنایی مگنتی نورا است. این محصول با عرض مقطع فوقاسلیم (Ultra‑Slim) تنها ۲۶ میلیمتر، فراتر از یک چراغ معمولی عمل میکند؛ این یک پلتفرم مهندسیشده برای معماری مدرن است.
آنچه مگ اسمارت را از سیستمهای مگنتی رایج متمایز میکند، قابلیت توسعهیافتگی سیستمی آن است. در نورا، ما مگ اسمارت را به عنوان هستهی اصلی سیستم Mag‑Air معرفی میکنیم. این یعنی علاوه بر عملکرد بینقص نوری، پروفیل مگ اسمارت به گونهای طراحی شده است که با افزودن اسلاتهای (Slots) اختصاصی، میتواند علاوه بر نور، نقش کانال تهویه هوای مطبوع (HVAC) را نیز ایفا کند. با انتخاب مگ اسمارت، شما در واقع زیرساختی را انتخاب کردهاید که میتواند نورپردازی حرفهای و توزیع هوای پروژه را در یک بستر یکپارچه و مینیمال ادغام کند.
انواع چراغ سیستم روشنایی مگ ایر
مشخصات فنی سیستم روشنایی مگ ایر
پارامترهای نوری:
- شاخص نمود رنگ (CRI) بالای ۹۰ برای بازتولید دقیق رنگها در فضاهای اداری و لوکس.
- امکان انتخاب دمای رنگ (CCT) از ۲۷۰۰K تا ۵۰۰۰K برای تطبیق با سناریوهای نوری مختلف.
- توزیع نور یکنواخت با تکنولوژی Optical Grade، کنترل خیرگی (UGR) استاندارد جهت جلوگیری از خستگی چشم.
بدنه و متریال:
- ساخته شده از آلومینیوم اکسترود شده با گرید مهندسی برای دفع حرارت بهینه و استحکام بالا.
- پوشش رنگ الکترواستاتیک ضدخش و مقاوم در برابر شرایط محیطی.

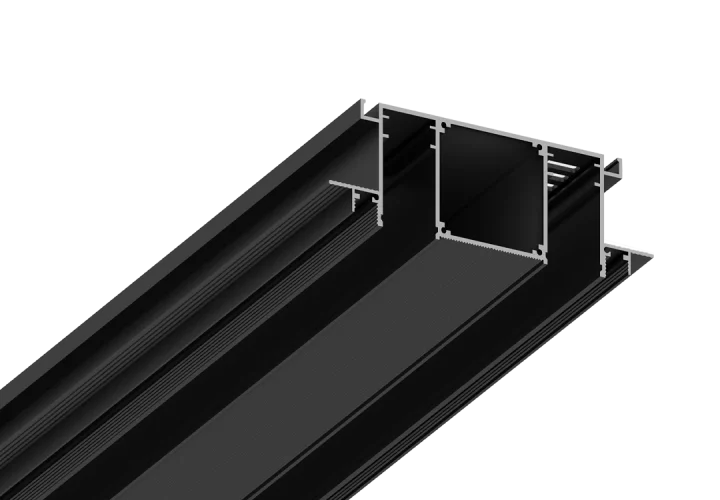

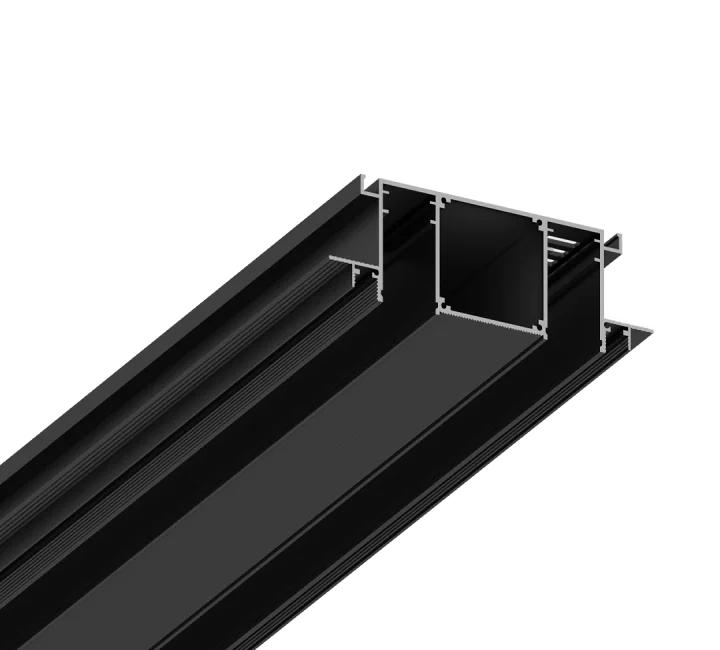

- عرض پروفیل: ۲۶ میلیمتر (Ultra-Slim).
سیستم کنترل و قابلیتهای تأسیساتی:
- ولتاژ ایمن ۴۸ ولت DC (ایزوله).
- پشتیبانی از پروتکلهای کنترل هوشمند مانند DALI و 0-10V برای سناریوهای نورپردازی پویا.
- قابلیت اختصاصی Mag‑Air: امکان اضافه کردن ماژولهای اسلات خطی در کنار ریل نوری جهت اتصال به سیستمهای تهویه هوای مطبوع (Supply/Return Air Slots).
| PRODUCT CODE | DIMENSION (MM) (W-L-H) | CRI | BODY COLOR | CCT (K) | IP | LUMINANCE | POWER |
|---|---|---|---|---|---|---|---|
| NMLM3010 | 44 * 300 * 23 | ≤85 | BL | W – N – C | 42 | 1200 | 10 |
| NMLM4520 | 44 * 450 * 23 | ≤85 | BL | W – N – C | 42 | 1440 | 20 |
| NMLM6030 | 44 * 600 * 23 | ≤85 | BL | W – N – C | 42 | 2400 | 30 |
| PRODUCT CODE | DIMENSION (MM) (W-L-H) | CRI | BODY COLOR | CCT (K) | IP | LUMINANCE | POWER |
|---|---|---|---|---|---|---|---|
| NMLM2310 | 106 * 200 * 23 | ≤90 | BL | W – N – C | 42 | 1000 | 10 |
| NMLM2312 | 106 * 300 * 23 | ≤90 | BL | W – N – C | 42 | 1200 | 12 |
| PRODUCT CODE | DIMENSION (MM) (W-L-H) | CRI | BODY COLOR | CCT (K) | IP | LUMINANCE | POWER |
|---|---|---|---|---|---|---|---|
| NMBM1106 | 44 * 110 * 23 | ≤90 | BL | W – N – C | 42 | 720 | 6 |
| NMBM2212 | 44 * 220 * 23 | ≤90 | BL | W – N – C | 42 | 1440 | 12 |
| NMBM3318 | 44 * 330 * 23 | ≤90 | BL | W – N – C | 42 | 2160 | 18 |
| NMBM4424 | 44 * 440 * 23 | ≤90 | BL | W – N – C | 42 | 2880 | 24 |
| PRODUCT CODE | DIMENSION (MM) (W-L-H) | CRI | BODY COLOR | CCT (K) | IP | LUMINANCE | POWER |
|---|---|---|---|---|---|---|---|
| NMLM2306 | 106 * 110 * 23 | ≤90 | BL | W – N – C | 42 | 720 | 6 |
| NMLM2312 | 106 * 220 * 23 | ≤90 | BL | W – N – C | 42 | 1440 | 12 |
| NMLM2318 | 106 * 330 * 23 | ≤90 | BL | W – N – C | 42 | 2160 | 18 |
| PRODUCT CODE | DIMENSION (MM) (D-W-H) | CRI | BODY COLOR | CCT (K) | IP | LUMINANCE | POWER |
|---|---|---|---|---|---|---|---|
| NMLM2306 | 123 * 23 * Ø50 | ≤90 | BL | W – N – C | 42 | 720 | 6 |
| NMLM2312 | 133 * 23 * Ø60 | ≤90 | BL | W – N – C | 42 | 1440 | 12 |
| NMLM2318 | 143 * 23 * Ø60 | ≤90 | BL | W – N – C | 42 | 2160 | 18 |
| PRODUCT CODE | DIMENSION (MM) (W-L-H) | CRI | BODY COLOR | CCT (K) | IP | LUMINANCE | POWER |
|---|---|---|---|---|---|---|---|
| NMSM5006 | 150 * 23 * Ø50 | ≤90 | BL | W – N – C | 42 | 720 | 6 |
| NMSM5012 | 300 * 23 * Ø50 | ≤90 | BL | W – N – C | 42 | 1440 | 12 |
| PRODUCT CODE | DIMENSION (MM) (W-L-H) | CRI | BODY COLOR | CCT (K) | IP | LUMINANCE | POWER |
|---|---|---|---|---|---|---|---|
| NMSM3503 | 35 * 44 * 23 | ≤90 | BL | W – N – C | 42 | 270 | 3 |
تجهیزات جانبی سیستم روشنایی مگ ایر
| PRODUCT CODE | DIMENSION (MM) (W-L-H) | CRI | BODY COLOR | CCT (K) | IP | LUMINANCE | POWER |
|---|---|---|---|---|---|---|---|
| NMFM2090 | 18 * 88 * 16 | – | BL | – | 42 | – | – |
| PRODUCT CODE | DIMENSION (MM) (W-L-H) | CRI | BODY COLOR | CCT (K) | IP | LUMINANCE | POWER |
|---|---|---|---|---|---|---|---|
| NMPM4100 | 35 * 240 * 23 | – | BL | – | 42 | – | 100 |
| NMPM6200 | 35 * 260 * 23 | – | BL | – | 42 | – | 200 |
| NMPM8300 | 44 * 280 * 23 | – | BL | – | 42 | – | 300 |
| PRODUCT CODE | DIMENSION (MM) (W-L-H) | CRI | BODY COLOR | CCT (K) | IP | LUMINANCE | POWER |
|---|---|---|---|---|---|---|---|
| NMFM2180 | 18 * 204 * 16 | – | BL | – | 42 | – | – |
| PRODUCT CODE | DIMENSION (MM) (D-H) | CRI | BODY COLOR | CCT (K) | IP | LUMINANCE | POWER |
|---|---|---|---|---|---|---|---|
| NMLM7565 | Ø65 * 75 | – | BL | – | 42 | – | 10 |
مزایا و برتری سیستم روشنایی مگ ایر
یکپارچگی نور و هوا (Mag‑Air Concept):
بزرگترین برتری مگ اسمارت، تبدیل شدن به قلب سیستم Mag‑Air است. با این راهکار، شما دریچههای هوای مزاحم و شلوغی سقف را حذف کرده و همه چیز را در یک خط نوری و هوایی پیوسته جای میدهید. برای مطالعه بیشتر درباره این رویکرد، مقاله مرجع سیستم Mag‑Air را مطالعه کنید.
انعطافپذیری طراحی معماری:
سیستم مگنتی مگ اسمارت به شما اجازه میدهد در لحظه، چیدمان نوری را تغییر دهید. چراغها به راحتی جابهجا میشوند و نیازی به بازسازی سقف ندارید.
کیفیت نور مهندسیساز:
ما در نورا به استانداردها اهمیت میدهیم. نوری که از مگ اسمارت دریافت میکنید، نوری است که با دقت محاسباتی برای بهرهوری بالا طراحی شده است، نه صرفاً یک منبع روشنایی تزئینی.
نصب سریع و تمیز (Plaster-in Integration):
سیستم نصب توکار این پروفیل، به گونهای است که بعد از اجرا، تنها یک “خط نوری” ظریف دیده میشود، گویی نور از دل سقف بیرون میآید.
کاربردها و فضاهای مناسب سیستم روشنایی مگ ایر
فضاهای اداری و تجاری مدرن:
جایی که مدیریت همزمان نور عمومی و جریان هوای مطبوع روی میز کار یا در فضای باز (Open Plan) حیاتی است.
لابیهای هتل و مجتمعهای مسکونی لوکس:
جایی که “خلوت بودن سقف” اولویت اول معمار است. مگ اسمارت با پنهان کردن دریچههای هوا در کنار چراغها، سقف را به اثری هنری تبدیل میکند.
گالریها و فضاهای نمایشگاهی:
انعطاف مگنتیک به شما اجازه میدهد آثار هنری را با تمرکز نوری بالا نورپردازی کنید و همزمان تهویه هوای مطبوع فضا را از همان مسیر تأمین نمایید.
باشگاههای ورزشی، سالنهای فیتنس و بوتیکجیمهای لوکس:
در فضاهای ورزشی، جابهجایی مداوم هوا و تهویهی مطبوع بدون ایجاد باد مستقیم و آزاردهنده روی ورزشکاران اهمیت حیاتی دارد.
مشاوره فنی و امکان سنجی پروژه
آیا برای پروژه خود نیاز به بررسی ترکیب نور و تهویه دارید؟ مگ اسمارت یک محصول «کاتالوگی» نیست که فقط آن را بخرید؛ بلکه باید برای پروژه شما «مهندسی» شود.
تیم فنی نورا در کنار شماست تا از مرحله تحلیل پلان تا نصب نهایی، سیستم Mag‑Air اختصاصی شما را طراحی کند. برای دریافت مشاوره تخصصی، بررسی نیازهای تهویه مطبوع پروژه و دریافت نقشه جزئیات اجرایی (Shop Drawings)، فرم زیر را تکمیل کنید تا کارشناسان ما با شما تماس بگیرند.
تولید سفارشی سیستم روشنایی مگ ایر
ما در نورا اعتقاد داریم که چراغهای آماده نمیتوانند پاسخگوی نیازهای پیچیده معماری مدرن باشند. MAGSMART 2647 صرفاً یک چراغ نیست؛ یک بستر ساختاری است. در بخش تولید سفارشی، ما پروفیل مگ اسمارت را دقیقاً متناسب با نقشه تأسیسات و طراحی سقف شما شخصیسازی میکنیم.

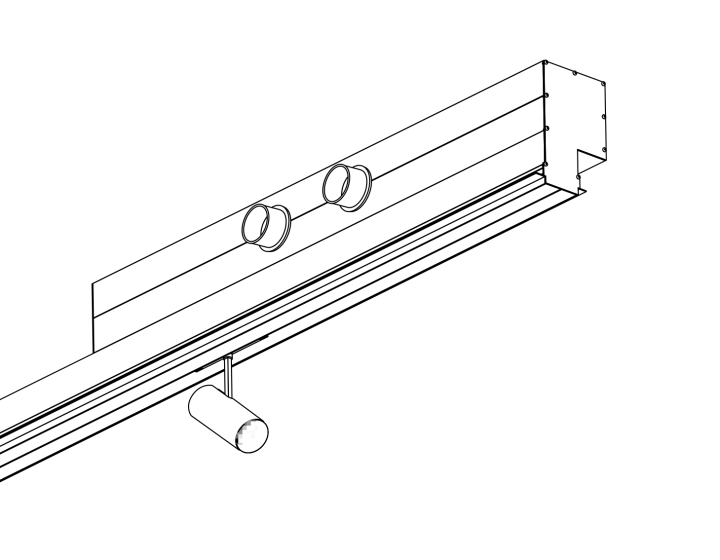

Schematic
MagAir Lighting System
- سفارشیسازی اسلاتهای هوایی:
اگر پروژه شما نیاز به دبی هوای مشخصی دارد، ما ماژولهای اسلات را در کنار ترکهای نوری تعبیه میکنیم تا خروجی هوای مطبوع با بالاترین راندمان توزیع شود. - سفارشیسازی ابعاد:
طول شاخهها، زوایای اتصال (L, T, X) و حتی رنگبندی بدنه بر اساس کانسپت معماری شما در کارخانه نورا تولید میشود. - پروژهمحور بودن:
تیم مهندسی ما نقشههای Shop Drawing شما را بررسی کرده و محصولی را تولید میکند که دقیقاً با سقف پروژه شما «فیت» شود.

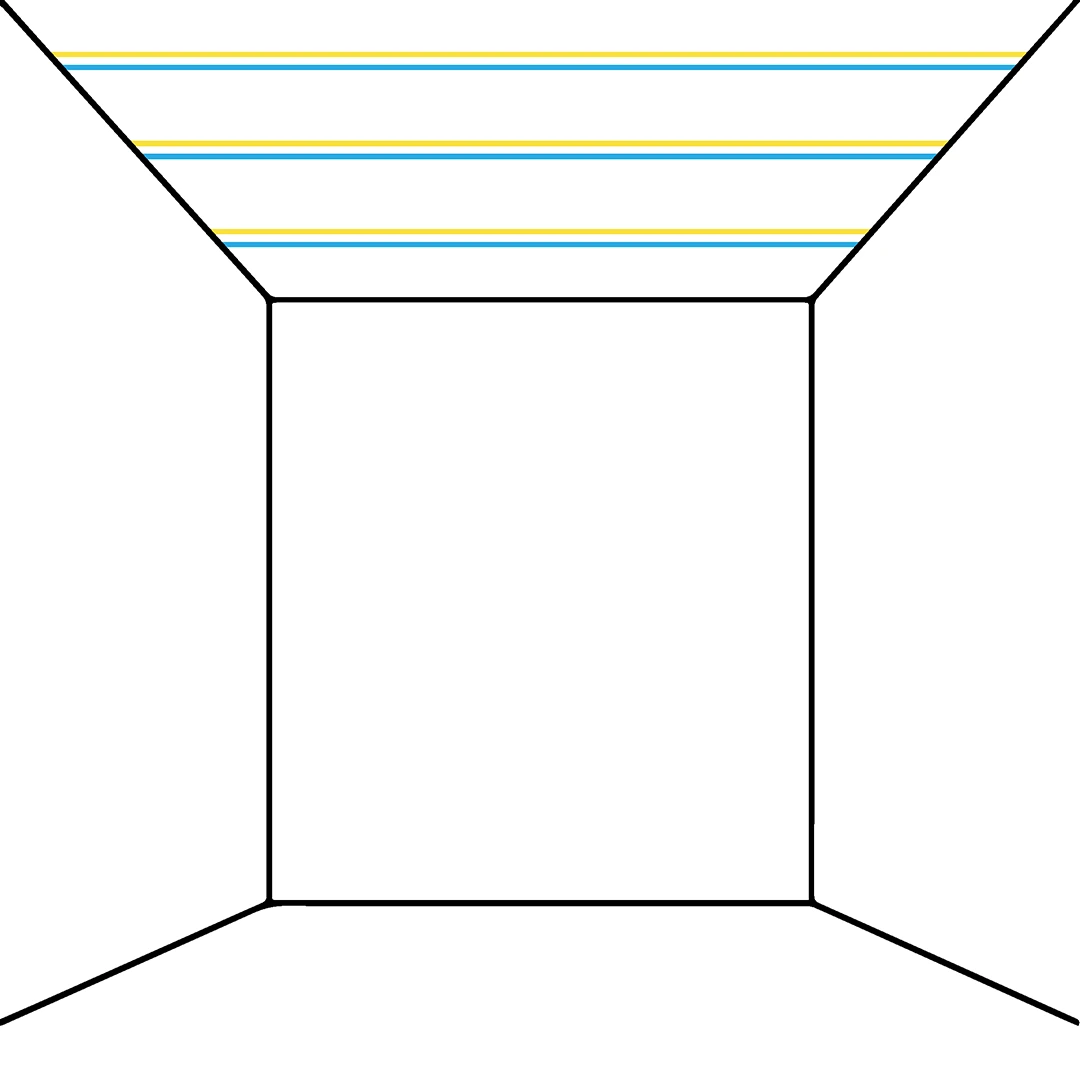

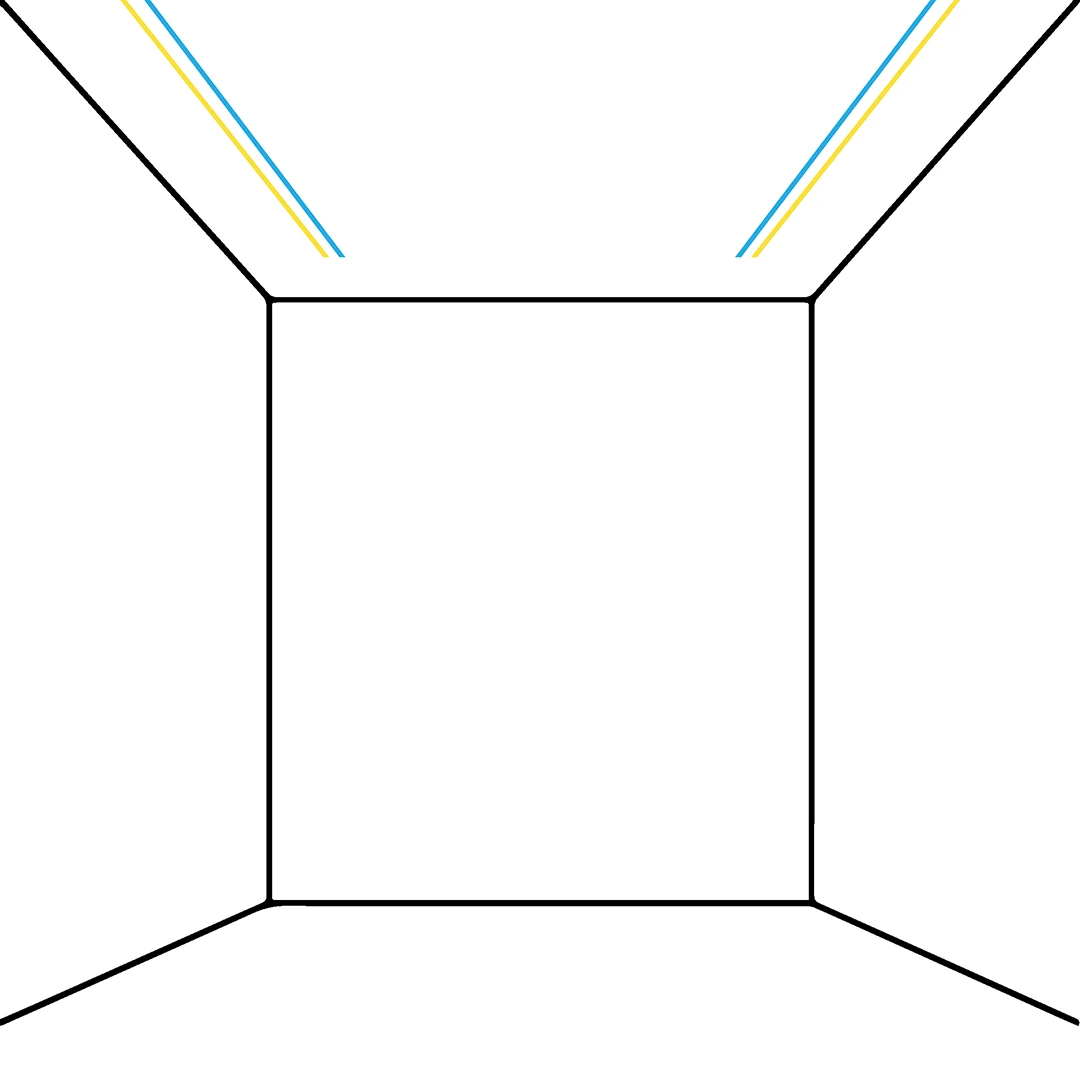

Lighting Design
Be creative in compositions
از ترکیبهای پیشنهاد شده الهام بگیرید و چیدمان چراغها را به آن ترتیب که میخواهید در فضا ادغام کنید.
ادغام با سنسورها:
تعبیه سنسورهای حرکتی (PIR) و سنسورهای نور محیطی (Daylight Harvesting) مستقیماً در ماژولهای ریل برای بهینهسازی مصرف انرژی.
Body Colors
Wide colour range
رنگ پروفیل (RAL Customization):
امکان پوشش پروفیل با هر رنگی از طیف RAL برای تطبیق کامل با رنگ سقف یا دکوراسیون داخلی.
دانلود فایلهای فنی و مدلهای سه بعدی 3D
برای معماران و طراحان نورپردازی که از نرمافزارهای محاسباتی استفاده میکنند، دسترسی به دیتای دقیق فنی اولین گام است. شما میتوانید فایلهای زیر را برای استفاده در پروژههای خود دانلود کنید:
- فایلهای IES: برای محاسبات دقیق روشنایی در نرمافزارهای حرفهای نظیر Dialux.
- فایلهای BIM/Revit: مدلهای سهبعدی دقیق برای ادغام در مدلسازیهای معماری و تأسیساتی.
- کاتالوگ فنی (Datasheet): شامل جزئیات ابعادی، منحنیهای پخش نور و اطلاعات نصب.
DOWNLOAD technical files with NOORA constructor pro
2D FILES
DOWNLOAD DWG | PDF
3D FILES
DOWNLOAD FBX | MAX | 3DS | SKP | DXF
PHOTOMETRIC FILES
DOWNLOAD IES | LDT
(PDF) TECHNICAL
DOWNLOAD DATASHEET | INSTALLATION
راهنمای نصب و راهاندازی
INSTALLATION
Fast and Easy Installation
نصب سیستم 2647 نیازمند رعایت دقیق دستورالعملهای فنی است تا عملکرد مغناطیسی و ایمنی الکتریکی تضمین شود
گالری تصاویر پروژههای مرتبط
مشاهده عملکرد واقعی محصول در محیطهای اجرا شده، بهترین گواه بر کیفیت آن است. در این بخش پروژههایی را میبینید که مگ اسمارت در آنها به عنوان المان اصلی طراحی سقف استفاده شده است.
- (جایگاه قرارگیری تصاویر):
مشاهده نمونههای اجرایی اداری (ادغام خطوط نور و دریچههای هوای خطی)، لابیهای مسکونی (سقفهای مینیمال) و فضاهای تجاری که از سیستم Mag-Air بهره بردهاند.
سوالات متداول سیستم روشنایی مگ ایر
در این بخش به سوالات رایج معماران، مهندسان برق و کارفرمایان پاسخ داده شده است. این پرسشها به شما کمک میکند تصمیمگیری آگاهانهتری برای پروژه خود داشته باشید.
آیا سیستم مگ اسمارت میتواند دریچههای تهویه هوا را حذف کند؟
بله، با استفاده از سیستم Mag-Air، ما میتوانیم دریچههای هوای مزاحم را حذف کرده و آنها را در اسلاتهای کناری پروفیل مگ اسمارت یکپارچه کنیم.
آیا میتوانم در آینده نورپردازی را تغییر دهم؟
کاملاً؛ ذات سیستم مگنتی نورا بر پایه انعطافپذیری است. شما میتوانید ماژولهای نوری را به راحتی جابهجا کنید.
آیا سیستم 48 ولت ایمن است؟
بله، استفاده از 48 ولت DC یکی از استانداردهای ایمنی جهانی در سیستمهای مگنتی است که خطر برقگرفتگی را به صفر میرساند.
آیا برای خرید باید نقشه سقف داشته باشم؟
بله، برای ارائه بهترین خروجی به خصوص در سیستمهای ترکیبی نور و هوا، داشتن نقشه تأسیسات و سقف به تیم فنی نورا کمک میکند تا سیستم دقیقتری برای شما مهندسی کنند.
شرایط گارانتی، نگهداری و استانداردهای کیفی
ما به کیفیت خروجی کارمان اعتماد داریم. چراغهای مگ اسمارت نورا با رعایت استانداردهای EN 12464-1 (برای روشنایی فضاهای داخلی) تولید میشوند.
- گارانتی تعویض و خدمات: ارائه گارانتی رسمی نورا برای درایورها و ماژولهای نوری.
- نگهداری آسان: سیستم مگنتی به گونهای طراحی شده که دسترسی به قطعات و جابهجایی آنها بدون نیاز به تخصص پیچیده امکانپذیر باشد.
- طول عمر: استفاده از چیپهای باکیفیت و سیستم هیتسینک آلومینیومی که طول عمر بالای ۵۰،۰۰۰ ساعت را تضمین میکند.
