راهنمای جامع طراحی و اجرای سیستم‌های یکپارچه نور و هوا (Mag-Air)

راهنمای جامع طراحی و اجرای سیستم‌های یکپارچه نور و هوا (Mag-Air)

راهکار تخصصی نورا برای معماری هوشمند و سقف‌های مدرن

بحران آشفتگی بصری در سقف‌های مدرن: چرا سقف نیازمند تفکر سیستمی است؟

در معماری معاصر، سقف به عنوان «پنجمین دیوار» اهمیت استراتژیک یافته است. اما تلاقی میان سیستم‌های مکانیکی و روشنایی، اغلب منجر به هرج‌ومرج بصری شده که کیفیت طراحی معماری را کاهش می‌دهد. سیستم‌های سنتی، بدون در نظر گرفتن هماهنگی در مقیاس و هندسه، سقف را به فضایی اشباع‌شده از المان‌های پراکنده تبدیل کرده‌اند که نتیجه آن شکست خطوط دید و آشفتگی در کانسپت معمارانه است. رویکرد نورا در این بخش، بازتعریف سقف نه به عنوان محل نصب تجهیزات، بلکه به عنوان یک فضای یکپارچه و سیستمی است که در آن «نور» و «هوا» در یک زبان مشترک مهندسی با هم تعامل می‌کنند.

چراغ مگنتی مگ ایر

هم‌پوشانی ناسازگار دیسپلین‌های روشنایی، اگزاست و هوارسانی

بزرگترین چالش در پروژه‌های تجاری و مسکونی لوکس، تداخل فیزیکی میان دریچه‌های تهویه و چراغ‌هاست. مهندسین مکانیک اغلب مسیرهای هوارسانی خود را بدون در نظر گرفتن سایه‌اندازی یا جانمایی چراغ‌های خطی تعیین می‌کنند و تیم‌های برق نیز بدون توجه به پلنیوم‌های تهویه، ریل‌گذاری می‌کنند. این «جزیره‌ای عمل کردن» دیسپلین‌ها، علاوه بر اشغال فضای مفید سقف کاذب، باعث ایجاد ناهماهنگی در تراز و تقارن فضا می‌شود. نورا با معرفی سیستم‌های هیبریدی، این چالش را از طریق پیش‌بینی تداخلات در فاز طراحی حل کرده و اجازه می‌دهد هر دو سیستم، در یک حریم مشترک بدون ایجاد مزاحمت برای عملکرد یکدیگر، هم‌افزایی داشته باشند.

چراغ مگنتی چیست و چگونه کار می کند؟

محدودیت‌های سقف کاذب کناف در جانمایی هم‌زمان دریچه اسلات و چراغ خطی

راهنمای جامع طراحی و اجرای سیستم‌های یکپارچه نور و هوا (Mag-Air)

سقف‌های کناف، علیرغم انعطاف‌پذیری، محدودیت‌های شدیدی در اجرای جزئیات “تریم‌لس” (بدون لبه) برای دریچه‌های هوا و پروفیل‌های نور دارند. وقتی دریچه اسلات و چراغ خطی به صورت جداگانه نصب می‌شوند، نیاز به دو کلاف‌کشی مجزا و اجرای دو مرحله بتونه‌کاری و درزگیری است که با کوچک‌ترین نشست یا انبساط انقباض حرارتی، باعث ایجاد ترک در لبه‌های مشترک می‌شود. نورا با ادغام این دو در یک پروفیل واحد، نه‌تنها تعداد مراحل اجرایی را کاهش می‌دهد، بلکه با استفاده از اتصال‌دهنده‌های مکانیکی دقیق، احتمال بروز ترک‌ خوردگی را در محل اتصال سازه اصلی به پروفیل سیستم Mag-Air به حداقل می‌رساند.

تفاوت تفکر مبتنی بر خرید تجهیز (محصول‌محوری) با تفکر یکپارچه سیستمی

بسیاری از کارفرمایان و پیمانکاران دچار «تله خرید تجهیز» هستند؛ یعنی انتخاب جداگانه چراغ از یک برند و دریچه از یک تولیدکننده دیگر. این رویکرد محصول‌محور، فاقد هرگونه تضمین هماهنگی در پایان‌کار است. تفکر سیستمی نورا اما بر «راهکارمحوری» استوار است. ما تجهیز را نمی‌فروشیم، بلکه یک «سیستم» طراحی می‌کنیم. در این نگاه، مشخصات فنی چراغ، دبی هوای مورد نیاز، و جزئیات نصب در یک پکیج مهندسی شده قرار می‌گیرند. این تمایز باعث می‌شود که خروجی کار از یک مجموعه‌ی غیرمتجانس از برندها، به یک پلتفرم مهندسی شده و یکپارچه تبدیل شود که مسئولیت کیفیت کل عملکرد آن با نورا است.

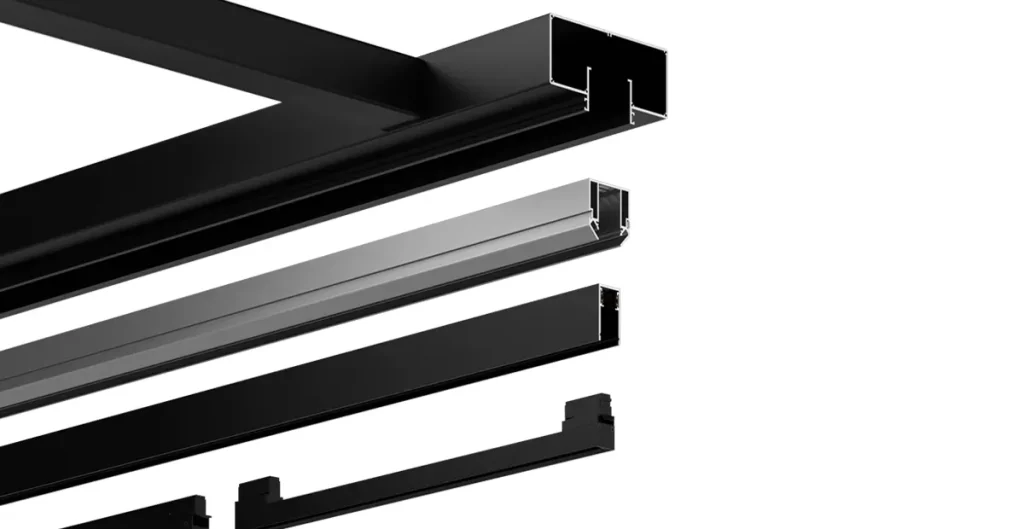

کانسپت سیستم یکپارچه نور و هوا؛ آناتومی یک پروفیل هیبریدی

سیستم Mag-Air بر پایه یک پروفیل اختصاصی آلومینیومی اکسترود شده با آلیاژ 6063-T5 طراحی شده است که به عنوان شاسی اصلی ساختمان سقف عمل می‌کند. این پروفیل با درک دقیق از فشارهای سازه‌ای سقف کاذب، به گونه‌ای مهندسی شده که همزمان وظیفه هدایت جریان هوا (تهویه) و تامین انرژی الکتریکی (روشنایی) را بر عهده بگیرد. دقت در ساخت این مقطع، به قدری بالاست که تلورانس‌های میلی‌متری در اتصالات مگنتی به خوبی رعایت می‌شود و فضای کافی برای عبور داکت‌های انعطاف‌پذیر هوارسانی در پشت پروفیل لحاظ گردیده است.

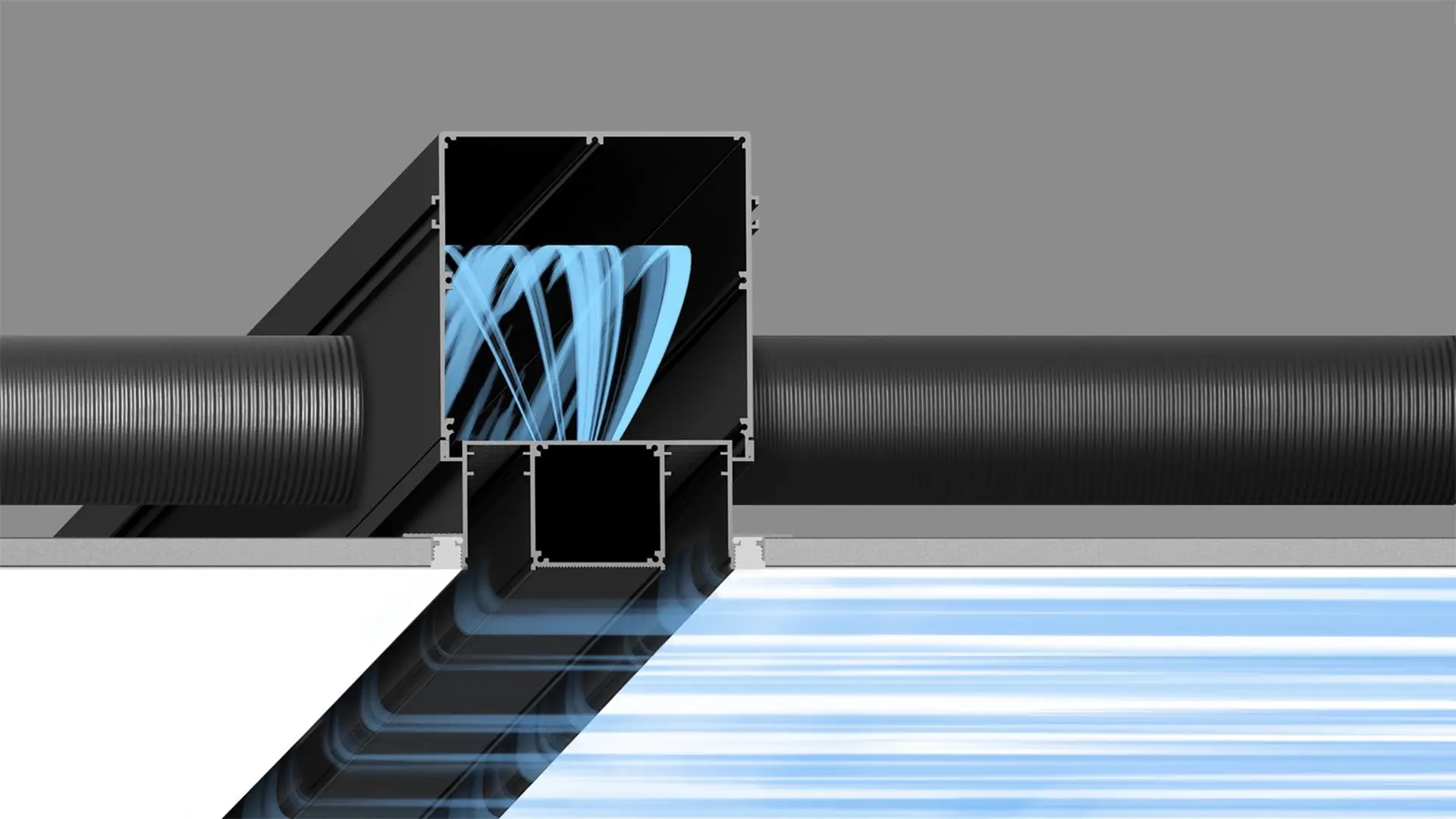

کالبدشکافی مقطع پروفیل: جداسازی محفظه هادی برق از مجرای عبور جریان سیال

در طراحی فنی Mag-Air، اصل جداسازی کامل مسیرها رعایت شده است. محفظه عبور هوا با لایه پوشش رنگ پودری الکترواستاتیک مقاوم در برابر سایش طراحی شده تا جریان هوا با کمترین اصطکاک عبور کند. در کنار یا بالای این مجرا، یک محفظه ایزوله برای باس‌بارهای مسی (48 ولت) تعبیه شده است. این جداسازی نه تنها از نظر ایمنی الکتریکی حیاتی است، بلکه مانع از انتقال نویز یا لرزش‌های جزئی احتمالی از کانال هوا به بخش الکتریکال می‌شود و پایداری عملکرد قطعات نیمه‌هادی را در درازمدت تضمین می‌کند.

جایگاه پلتفرم مگنتی (مانند Magsmart) به عنوان بستر پذیرنده ادوات

قلب انعطاف‌پذیری این سیستم، ریل مگنتی آن است. در این سیستم، نور به عنوان یک ماژول سیار تعریف می‌شود که در هر نقطه از طول پروفیل قابل نصب و جابه‌جایی است. این مکانیسم مگنتی به معماران اجازه می‌دهد تا در صورت تغییر چیدمان دکوراسیون، نیازی به تخریب یا تغییرات تأسیساتی نداشته باشند. کافی است ماژول نور جدا شده و در نقطه جدید قرار گیرد. این سطح از آزادی عمل، Mag-Air را از یک تجهیز ثابت به یک ابزار داینامیک برای مدیریت فضاهای معماری تغییر داده است.

منطق تک‌اسلات (Single-Slot) در مقایسه با دو‌اسلات (Dual-Slot) برای دمش و برگشت

نورا برای مدیریت بهینه جریان هوا، دو پیکربندی در مقاطع ارائه می‌دهد: تک‌اسلات و دو‌اسلات. در مدل تک‌اسلات، پروفیل به صورت اختصاصی برای دمش یا برگشت هوا بهینه شده است که برای فضاهای مینیمال و سقف‌های با ارتفاع محدود ایده‌آل است. در مقابل، مدل دو‌اسلات برای فضاهای بزرگتر که نیاز به حجم هوای بیشتر یا چرخش هوای فعال (Supply & Return) در یک پروفیل واحد دارند، پیشنهاد می‌شود. مهندسان ما با تحلیل محاسبات دبی هوا (CFM) در هر پروژه، تعیین می‌کنند که کدام مقطع بیشترین بازدهی را با کمترین فشار استاتیکی برای آن زون خاص فراهم می‌کند.



تحلیل مکانیکی و دینامیک سیالات در سیستم‌های خطی ترکیبی

راهنمای جامع طراحی و اجرای سیستم‌های یکپارچه نور و هوا (Mag-Air)

دینامیک سیالات در سیستم‌های خطی، نیازمند دقت ریاضی است تا از بروز مشکلاتی نظیر نویز صوتی (هیسینگ) و افت فشار جلوگیری شود. پروفیل‌های Mag-Air بر اساس اصول دینامیک سیالات (CFD) طراحی شده‌اند تا جریان هوا به آرامی از پلنیوم‌باکس وارد پروفیل و سپس به فضای داخلی هدایت شود. این مدیریت دقیق جریان، تضمین می‌کند که سرعت خروج هوا در محدوده آسایش حرارتی (بین ۰.۱۵ تا ۰.۳ متر بر ثانیه) باقی بماند تا ساکنان فضا هیچ‌گونه باد مستقیم یا ناراحتی احساس نکنند.

مکانیسم اتصال پروفیل به پلنیوم باکس (Plenum Box) هوابند

پلنیوم باکس، رابط میان کانال‌کشی اصلی ساختمان و پروفیل نوری است. در سیستم نورا، اتصال پلنیوم باکس به پروفیل از طریق فلنج‌های اختصاصی با واشرهای سیلیکونی ضد‌نشت انجام می‌شود. این اتصالِ کاملاً هوابند (Airtight)، حیاتی‌ترین بخش در جلوگیری از هدررفت انرژی و نشت هوا در فضای بین سقف کاذب است. ما این قطعات را به صورت پیش‌ساخته تولید می‌کنیم تا در سایت پروژه، عملیات نصب به صورت “کیت” انجام شود و خطاهای انسانی ناشی از چسب‌کاری یا درزگیری غیراستاندارد به حداقل برسد.

پرتاب باد، پدیده کوآندا (Coanda Effect) و سرعت مجاز جریان روی مقطع خروجی

طراحی هندسی لبه‌های پروفیل خروجی هوا، با تکیه بر «پدیده کوآندا» انجام شده است. در این پدیده، جریان هوا تمایل دارد به سطوح مجاور (سقف) بچسبد. این ویژگی باعث می‌شود هوا به جای پرتاب مستقیم به پایین، با زاویه‌ای ملایم روی سطح سقف پخش شده و توزیع یکنواخت‌تری در اتاق ایجاد کند. محاسبات دقیق نورا تضمین می‌کند که با تنظیم عرض اسلات خروجی، جریان هوا دقیقاً به میزان لازم پرتاب شده و در عین حال، هیچ مزاحمتی برای منابع نوری نصب شده در همان اسلات ایجاد نشود.

مدیریت نویز آکوستیک و جلوگیری از لرزش پروفیل در دبی‌های هوای بالا

یکی از دغدغه‌های اصلی در دریچه‌های خطی، تولید صدای سوت یا لرزش در دبی‌های بالای هواست. سیستم Mag-Air با تعبیه تیغه‌های هدایت‌گر هوای داخلی و استفاده از متریال آلومینیوم با ضخامت مهندسی شده، ارتعاشات را جذب می‌کند. علاوه بر این، ابعاد داخلی پروفیل به‌گونه‌ای محاسبه شده که سرعت هوا در هیچ نقطه‌ای به محدوده بحرانی که تولید نویز می‌کند (معمولاً بالای ۴ متر بر ثانیه در ورودی‌ها) نرسد. نتیجه، سیستم تهویه‌ای است که کاملاً بی‌صدا عمل کرده و سکوتِ مطلوب فضای معماری را حفظ می‌کند.

برهم‌کنش ترمودینامیکی: بررسی اثر جریان هوای مطبوع بر چیپ و درایور LED

تلفیق نور و هوا، چالشی جدی در مدیریت حرارت (Thermal Management) ایجاد می‌کند. از یک سو، جریان هوای سرد در تابستان می‌تواند باعث کاهش دمای هیت‌سینک چراغ شود (که مثبت است) و از سوی دیگر، جریان هوای گرم در زمستان یا تغییرات ناگهانی دما ممکن است ریسک میعان را افزایش دهد. سیستم نورا با در نظر گرفتن این پارامترها، یک «سد حرارتی» (Thermal Barrier) میان کانال هوا و محفظه چراغ ایجاد کرده است تا دمای عملکرد LED همواره در محدوده ایده‌آل (زیر ۶۰ درجه سانتی‌گراد در نقطه اتصال) باقی بماند.

رفتار حرارتی هیت‌سینک آلومینیومی در مجاورت سرمایش و گرمایش داکت

هیت‌سینک‌های چراغ‌های نورا از آلومینیوم اکسترود شده با ظرفیت حرارتی بالا ساخته شده‌اند. ما در محاسبات ترمودینامیکی خود، اثر تبادل حرارتی بین داکت هوای عبوری و بدنه پروفیل چراغ را لحاظ کرده‌ایم. در صورتی که داکت هوا، گرمای زیادی داشته باشد، طراحی به گونه‌ای است که این گرما از طریق بدنه پروفیل دفع شده و به چیپ LED منتقل نمی‌شود. این دقت در طراحی مهندسی، تضمین می‌کند که تحت هیچ شرایطی، عملکردِ جریان هوای ساختمان، باعث افت توان یا تغییر رنگ نور (Shift) در سیستم روشنایی نشود.

کنترل پدیده تقطیر و تعریق (Condensation) در اقلیم‌های مرطوب و سناریوهای بار برودتی

در اقلیم‌های مرطوب یا پروژه‌هایی که اختلاف دمای زیادی بین هوای داخل و هوای داکت وجود دارد، خطر میعان (Condensation) روی بدنه سرد پروفیل وجود دارد. برای مقابله با این پدیده، ما از عایق‌های سلول‌بسته در جداره داخلی پروفیل استفاده می‌کنیم. این عایق‌ها نه تنها به عنوان مانع حرارتی عمل می‌کنند، بلکه دمای سطح پروفیل را به دمای محیط نزدیک نگه می‌دارند تا از تشکیل شبنم جلوگیری شود. این تدبیر مهندسی، سلامت قطعات الکترونیک را در سخت‌ترین شرایط اقلیمی تضمین کرده و مانع از آسیب‌های ناشی از رطوبت می‌گردد.

پایداری دمای پیوند (Junction Temperature) و تأثیر آن بر ثبات رنگ نور (MacAdam Step)

ثبات رنگ نور (MacAdam Ellipse) مستقیماً با دمای پیوند (Junction Temperature) چیپ‌های LED در ارتباط است. اگر دما کنترل نشود، طیف نوری به مرور زمان تغییر کرده و اصطلاحاً رنگ چراغ «تغییر» می‌کند. در سیستم Mag-Air، با استفاده از سیستم مدیریت حرارتی فعال، دمای پیوند چیپ‌ها با پایداری کامل کنترل می‌شود. این یعنی نوری که شما در روز اول نصب می‌بینید، با همان کیفیت و درجه حرارت رنگ (CCT) حتی پس از ۵ سال کارکرد مستمر خواهد بود؛ استانداردی که نورا در تمامی پروژه‌های تخصصی خود تضمین می‌کند.

زیرساخت الکتریکی: ایمنی و کنترل در پلتفرم‌های 48 ولت DC

راهنمای جامع طراحی و اجرای سیستم‌های یکپارچه نور و هوا (Mag-Air)

استفاده از سیستم 48 ولت مستقیم (SELV 48V) در طراحی‌های مدرن نورا، انقلابی در ایمنی و کارایی ایجاد کرده است. برخلاف سیستم‌های 220 ولت متناوب که ریسک‌های اتصالی و نیاز به لوله‌کشی‌های فلزی سختگیرانه دارند، سیستم 48 ولت اجازه می‌دهد تا چراغ‌ها با اتصالات مگنتی ساده، ایمن و قابل جابجایی باشند. این رویکرد، علاوه بر تسهیل اجرا، امکان استفاده از درایورهای متمرکز در تابلو برق (Remote Driver) را فراهم می‌کند که دسترسی برای تعمیر و نگهداری را به شدت آسان می‌سازد.

چرایی انتخاب سیستم ولتاژ فوق‌العاده پایین ایمن (SELV 48V) در مقاطع ترکیبی

ایمنی در پروژه‌های مسکونی و تجاری، اولویت اول نورا است. ولتاژ SELV (Safety Extra Low Voltage) به این معنی است که حتی در صورت تماس مستقیم با باس‌بار، هیچ خطری ساکنان یا پرسنل خدمات را تهدید نمی‌کند. در مقاطع ترکیبی نور و هوا، به دلیل حضور کانال‌های فلزی و احتمال رطوبت، استفاده از سیستم 48 ولت DC ضروری است. این سیستم نه‌تنها ایمنی الکتریکی را تضمین می‌کند، بلکه به دلیل کاهش ولتاژ، تلفات انرژی را در طول مسیرهای طولانی (در صورت طراحی درست) کاهش داده و بازده کلی سیستم را بهبود می‌بخشد.

جانمایی سیم‌کشی تأسیساتی و حفاظت در برابر تداخل الکترومغناطیسی (EMI)

همجواری سیم‌های انتقال جریان و جریان‌های متناوب (AC) در ساختمان می‌تواند باعث ایجاد تداخل الکترومغناطیسی و فلیکر (Flicker) در چراغ‌ها شود. در طراحی‌های نورا، مسیر کابل‌های DC و AC کاملاً ایزوله هستند. ما از کابل‌های شیلددار برای فواصل طولانی استفاده می‌کنیم و در محل‌هایی که امکان عبور هم‌زمان وجود دارد، موانع فیزیکی درون پروفیل تعبیه می‌کنیم تا از بروز هرگونه نویز روی سیگنال‌های کنترلی جلوگیری شود. این رویکرد، محیطی کاملاً پایدار برای درایورها و ماژول‌های نوری فراهم می‌کند.

چراغ مگنتی و کنترل هوشمند

پروتکل‌های کنترل هوشمند نور: سازگاری با سیستم‌های DALI-2، 0-10V و حسگرهای یکپارچه

سیستم Mag-Air کاملاً با پروتکل‌های هوشمندسازی ساختمان (BMS) سازگار است. چه پروژه از پروتکل DALI-2 برای مدیریت دقیق نور استفاده کند و چه از 0-10V، پلتفرم نورا آمادگی پذیرش این کنترل‌ها را دارد. ما درایورها را به گونه‌ای انتخاب می‌کنیم که از این پروتکل‌ها پشتیبانی کنند و امکان یکپارچه‌سازی با حسگرهای حضور و روشنایی روز (Daylight Harvesting) را داشته باشند. این هوشمندی، به کارفرمایان اجازه می‌دهد تا با مدیریت هوشمند انرژی، تا ۳۰ درصد هزینه‌های برق مصرفی روشنایی را کاهش دهند.

ماژولاریتی و انعطاف‌پذیری روشنایی در طول دوره بهره‌برداری پروژه

یکی از بزرگترین نقاط قوت Mag-Air، قابلیت تغییر چیدمان (Reconfigurability) است. معماری فضاها در طول زمان تغییر می‌کند، اما سقف کاذب معمولاً ثابت می‌ماند. نورا با معرفی سیستم‌های مگنتی، به کاربران این اجازه را می‌دهد که در عرض چند ثانیه، موقعیت چراغ‌ها، نوع آن‌ها (از خطی به اسپات یا بالعکس) و حتی زوایای تابش را تغییر دهند، بدون اینکه نیازی به حضور تکنسین برق یا انجام عملیات بنایی باشد. این یعنی، سقف شما زنده است و با نیازهای شما رشد می‌کند.

تفاوت نور عمومی خطی (Diffused) و نور تأکیدی (Accent Spotlights) در بستر یکپارچه

در سیستم Mag-Air، انتخاب با شماست. پروفیل‌ها به گونه‌ای طراحی شده‌اند که می‌توانند ماژول‌های نور خطی (Diffuse) برای روشنایی عمومی فضا و ماژول‌های نور تأکیدی (Accent) برای نمایش آثار هنری یا دیوارها را به صورت همزمان در خود جای دهند. این انعطاف‌پذیری باعث می‌شود که در یک مسیر یکپارچه، هم فضای کار با نور یکنواخت روشن شود و هم نقاط کانونی فضا (Focal Points) با نور متمرکز شاخص شوند. این تضاد نوری، عمق و جذابیت بیشتری به معماری داخلی می‌بخشد.

آزادی چیدمان و قابلیت بازپیکربندی چیدمان نور بدون مداخله در کانال‌های هوا

در سیستم‌های سنتی، چراغ‌ها و دریچه‌های هوا به هم «قفل» شده بودند. اگر چراغی را جابه‌جا می‌کردید، ممکن بود جلوی دریچه هوا را بگیرد. در پلتفرم Mag-Air، ماژول‌های نوری مستقل از جریان هوا حرکت می‌کنند. طراحی هوشمندانه اسلات‌های خروجی و جایگاه مگنتی چراغ‌ها، به گونه‌ای است که شما می‌توانید ماژول نور را حتی «روی» بخش‌هایی که هوا جریان دارد نصب کنید، بدون آنکه خللی در توزیع هوا ایجاد شود. این یعنی آزادی مطلق در طراحی دکوراسیون.

کاورهای مسدودکننده (Blanking Plates) و حفظ پیوستگی بصری شیارها

گاهی اوقات در بخش‌هایی از سقف، نیاز به دریچه هوا یا چراغ نداریم، اما برای حفظ زیبایی‌شناسی، شیار پروفیل باید ادامه یابد. نورا برای این منظور، کاورهای مسدودکننده (Blanking Plates) طراحی کرده است که دقیقاً با همان متریال و رنگ پروفیل اصلی تولید می‌شوند. این کاورها در شیارها قرار می‌گیرند و باعث می‌شوند پروفیل در کل مسیر سقف به صورت یکپارچه و بدون شکست بصری دیده شود. این توجه به جزئیات، همان چیزی است که تفاوت یک اجرای معمولی را با یک شاهکار معماری مشخص می‌کند.

بررسی تطبیقی با استاندارد بین‌المللی EN 12464-1 در فضاهای داخلی

راهنمای جامع طراحی و اجرای سیستم‌های یکپارچه نور و هوا (Mag-Air)

پیروی از استانداردهای بین‌المللی، تضمین‌کننده سلامت و بهره‌وری فضاهای کاری است. استاندارد EN 12464-1 مرجع اصلی در طراحی روشنایی فضاهای داخلی است و نورا تمامی خروجی‌های خود را با این استاندارد کالیبره می‌کند. ما در شبیه‌سازی‌های نورپردازی (DIALux) خود، نه تنها شدت روشنایی را مد نظر قرار می‌دهیم، بلکه شاخص‌های کیفی مانند خیرگی و یکنواختی را نیز در نظر می‌گیریم تا فضایی با استانداردهای جهانی خلق کنیم.

تأمین شدت روشنایی مورد نیاز (Ēm) در ایستگاه‌های کاری و فضاهای اداری مدرن

نورا بر اساس کاربری فضا (اداری، تجاری یا مسکونی)، محاسبات شدت روشنایی را انجام می‌دهد. برای فضاهای اداری، ما بر تامین میزان لوکس استاندارد (طبق EN 12464-1) در ارتفاع کاری (سطح میز) تمرکز می‌کنیم. با استفاده از لنزهای پیشرفته با بهره‌وری بالا (High Efficacy)، سیستم Mag-Air قادر است با مصرف انرژی حداقل، خروجی نوری (Lumens) مورد نیاز را تأمین کند. این یعنی شما فضایی روشن، پرانرژی و مطابق با استانداردهای ارگونومی خواهید داشت که خستگی چشم را به حداقل می‌رساند.

محاسبه لوکس روشنایی بر اساس استاندارد EN 12464-1 | راهنمای جامع برای معماران و مهندسان

کنترل شاخص خیرگی یکپارچه (UGR < 19) در تقاطع خطوط دید و مجاری هوا

خیرگی (Glare) دشمن تمرکز در محیط کار است. سیستم Mag-Air با استفاده از تکنولوژی Dark-Light و لوورهای ضد‌خیرگی، شاخص UGR را به کمتر از ۱۹ محدود کرده است. این یعنی حتی اگر کاربر مستقیماً به چراغ نگاه کند، هیچ‌گونه آزار بصری دریافت نمی‌کند. این موضوع در سیستم‌های ترکیبی که ممکن است زاویه دید چراغ و دریچه با هم تداخل داشته باشند، بسیار حیاتی است. نورا با طراحی دقیق هندسه خروجی، تضمین می‌کند که هیچ منبع نوری در خط دید مستقیم کاربر، آزاردهنده نباشد.

یکنواختی نور (Uo) و عدم ایجاد سایه‌اندازی ناشی از زوایای خروجی دریچه‌ها

یکنواختی نور (Uniformity) به معنای توزیع مساوی نور در سطح کار است. در سیستم‌های ترکیبی، گاهی اوقات دریچه‌های هوا باعث ایجاد سایه‌های ناخواسته می‌شوند. نورا با استفاده از نرم‌افزارهای محاسباتی، چیدمان پروفیل‌ها را به گونه‌ای بهینه‌سازی می‌کند که نور از چندین جهت تابیده شود و هیچ سایه تاریکی در سطح کار ایجاد نگردد. این تعادل نوری، باعث می‌شود فضا بزرگتر، دلبازتر و حرفه‌ای‌تر به نظر برسد.

نقش سیستم‌های یکپارچه در کاهش ردپای کربن و استانداردهای ساختمان پایدار (LEED & WELL)

راهنمای جامع طراحی و اجرای سیستم‌های یکپارچه نور و هوا (Mag-Air)

پایداری (Sustainability) دیگر یک انتخاب نیست، یک ضرورت است. نورا با بهینه‌سازی مصرف انرژی و استفاده از متریال قابل بازیافت، به پروژه‌ها کمک می‌کند تا امتیازات لازم برای دریافت گواهینامه‌های معتبر جهانی مانند LEED و WELL را کسب کنند. سیستم‌های یکپارچه ما، با حذف تجهیزات اضافی و کاهش مصرف انرژی در سیستم‌های تهویه و روشنایی، مستقیماً به کاهش ردپای کربن ساختمان کمک می‌کنند.

هم‌افزایی راندمان انرژی سامانه‌های سرمایشی و بهره‌وری لومن بر وات ال‌ای‌دی

تلفیق نور و هوا در سیستم Mag-Air، بهره‌وری انرژی را در هر دو بخش افزایش می‌دهد. با مدیریت دقیق جریان هوا و کاهش افت فشار، نیاز به انرژی فن‌ها (Fan Power) کمتر می‌شود. از سوی دیگر، با استفاده از چیپ‌های LED با بازدهی بالا (بیش از ۱۴۰ لومن بر وات)، مصرف برق روشنایی نیز به شدت کاهش می‌یابد. این هم‌افزایی، هزینه‌های جاری ساختمان را در طولانی‌مدت به شکل چشمگیری کاهش داده و ساختمان را در مسیر «بهینه انرژی» قرار می‌دهد.

بهبود کیفیت هوای داخل (IAQ) با تهویه خطی در کنار شاخص راحتی دیداری

شاخص راحتی دیداری (Visual Comfort) و کیفیت هوای داخل (IAQ) از ارکان اصلی استانداردهای WELL هستند. سیستم Mag-Air با توزیع یکنواخت هوا و جلوگیری از نقاط کور (Dead Zones) که محل تجمع آلاینده‌هاست، کیفیت هوای محیط را بهبود می‌بخشد. همچنین، نورپردازی با کیفیت بالا و تنظیمات دمای رنگ که با ریتم شبانه‌روزی بدن هماهنگ است، رفاه حال ساکنان را تضمین می‌کند. این یعنی طراحی محیطی که برای سلامتی انسان بهینه شده است.

کاهش مصرف متریال آلومینیوم و اتصالات فلزی در طول عمر مفید ساختمان

استفاده از سیستم‌های یکپارچه به جای سیستم‌های جداگانه، مصرف متریال خام را کاهش می‌دهد. ما با مهندسی معکوس و بهینه‌سازی مقاطع پروفیل، مقدار آلومینیوم مصرفی را به حداقل رسانده‌ایم بدون اینکه از استحکام سازه‌ای کاسته شود. علاوه بر این، با حذف زیرسازی‌های موازی و اتصالات اضافی، وزن سقف کاذب کاهش یافته و پسماندهای ساختمانی (Construction Waste) به حداقل می‌رسد. این رویکردِ «کمتر، بیشتر است»، فلسفه نورا در تولید پایدار است.

پروتکل گام‌به‌گام طراحی و هماهنگی میان‌رشته‌ای (Cross-Disciplinary Coordination)

اجرای موفق Mag-Air مدیون هماهنگی دقیق در فاز طراحی است. ما معتقدیم طراحی، یک فعالیت تیمی است و نورا به عنوان مشاور فنی، از همان ابتدای پروژه در کنار معماران و مهندسین مکانیک قرار می‌گیرد. فرآیند هماهنگی ما شامل برگزاری جلسات مشترک، بررسی نقشه‌ها و استفاده از ابزارهای مدل‌سازی پیشرفته برای اطمینان از هم‌خوانی تمامی سیستم‌هاست.

زمان‌بندی ورود طراح روشنایی به جلسات طراحی مکانیک و معماری داخلی

در پروژه‌های نورا، ما توصیه می‌کنیم طراح روشنایی در «فاز صفر» پروژه وارد شود. ورود زودهنگام به ما اجازه می‌دهد تا هماهنگی‌های لازم برای مسیرهای کانال‌کشی و جای‌گذاری پروفیل‌ها را پیش از نهایی شدن نقشه‌های سقف انجام دهیم. این هم‌زمانی باعث می‌شود که ایده‌های معمارانه با واقعیت‌های فنی مکانیکی همسو شوند و از تغییرات پرهزینه در زمان اجرا جلوگیری شود.

الزامات نقشه‌های هماهنگی کارگاهی (BIM & Combined Services Clash Detection)

استفاده از مدل‌سازی اطلاعات ساختمان (BIM) برای ما یک استاندارد است. ما نقشه‌های هماهنگی کارگاهی (CSD) را با دقت بالا تهیه می‌کنیم که تمامی اجزای مکانیکی، الکتریکی و سازه‌ای در آن مدل شده‌اند. با انجام عملیات Clash Detection (تداخل‌سنجی) در فضای نرم‌افزاری، ما مطمئن می‌شویم که پروفیل Mag-Air با تیرآهن‌ها، لوله‌های اطفای حریق یا داکت‌های اصلی برخورد نخواهد کرد. این دقت مجازی، اجرا را در دنیای واقعی به یک فرآیند بدون تنش تبدیل می‌کند.

تعیین سهم عرضی پروفیل بر اساس محاسبات CFM مکانیک و لوکس دیاگرام الکتریک

عرض پروفیل‌های Mag-Air بر اساس نیازهای فنی هر فضا تعیین می‌شود. اگر فضای شما نیاز به دبی هوای بالایی دارد (CFM بالا)، پروفیل با عرض بزرگتر انتخاب می‌شود تا افت فشار ایجاد نشود. همزمان، اگر نیاز به شدت نور بالایی دارید، فضای داخلی پروفیل برای جانمایی ردیف‌های LED بیشتر (Double Row) طراحی می‌شود. نورا با ترکیب این محاسبات، به یک «تعادل فنی» می‌رسد که در آن نه روشنایی فدای تهویه می‌شود و نه تهویه فدای روشنایی.

جزئیات اجرایی و دیتیل‌های نصب در انواع سقف‌های کاذب

راهنمای جامع طراحی و اجرای سیستم‌های یکپارچه نور و هوا (Mag-Air)

جزئیات اجرایی، تفاوت نورا با دیگران است. هر سقف کاذبی (کناف، تایل فلزی، یا بتن اکسپوز) دیتیل نصب مخصوص به خود را دارد. ما با ارائه نقشه دیتیل نصب دقیق، به پیمانکاران پروژه کمک می‌کنیم تا سیستم را به بهترین شکل ممکن اجرا کنند. این نقشه‌ها شامل تمامی اتصالات، درزگیری‌ها و نحوه تراز کردن پروفیل‌هاست.

نحوه فیکس‌کردن ریل‌های توکار بدون لبه (Trimless) در پنل‌های گچی کناف

برای اجرای تریم‌لس (Trimless) در سقف کناف، پروفیل‌های Mag-Air دارای «بالچه‌های» مشبک هستند که مستقیماً با پیچ به استادهای گالوانیزه سقف متصل می‌شوند. نکته طلایی در اجرای این بخش، استفاده از نوارهای مش فایبرگلاس و بتونه‌های مقاوم در برابر ترک در محل اتصال پروفیل به گچ‌برگ است. نورا دیتیل‌های مخصوص «درزگیری» را ارائه می‌دهد تا پس از نقاشی نهایی، هیچ خط مرزی بین پروفیل و سقف دیده نشود و کار کاملاً یکپارچه و فلاش (Flush) به نظر برسد.

استراتژی نصب در سقف‌های مدولار، رابیتس و سقف‌های بتنی اکسپوز

برای سقف‌های بتنی اکسپوز یا سقف‌های مدولار، نورا براکت‌های آویز قابل تنظیم (Adjustable Hangers) ارائه می‌دهد که اجازه می‌دهد سیستم بدون نیاز به سوراخ‌کاری‌های گسترده، به سقف اصلی متصل شود. در سقف‌های رابیتس نیز، با استفاده از شاسی‌کشی‌های سبک گالوانیزه که توسط ما طراحی شده، پروفیل‌ها تراز شده و نصب می‌گردند. هر چالش معماری، راهکار مهندسی خاص خود را در نورا دارد تا در نهایت، نتیجه کار عالی باشد.

دیتیل اتصال و هوابندی فیزیکی گلویی پلنیوم به لبه پروفیل سقف

هوابندی اتصال پلنیوم به پروفیل، حیاتی‌ترین نقطه اجرایی است. نورا از فلنج‌های اختصاصی با واشرهای نئوپرن استفاده می‌کند که با فشاری یکنواخت، درز بین پلنیوم و پروفیل را می‌بندند. این کار مانع از هرگونه نشت هوای سرد یا گرم به فضای پشت سقف کاذب می‌شود. ما دستورالعمل‌های مرحله‌به‌مرحله‌ای را برای این اتصال ارائه می‌دهیم که تضمین‌کننده یک اتصال ایمن، پایدار و بدون نشتی در تمامی طول پروژه است.

خطاهای رایج اجرایی و چک‌لیست جلوگیری از دوباره‌کاری در پروژه‌ها

دوباره‌کاری در پروژه‌های بزرگ، کابوس کارفرمایان است. نورا با تجربه اجرای صدها پروژه، لیستی از خطاهای رایج را جمع‌آوری کرده و راهکارهای پیشگیرانه ارائه داده است. هدف ما این است که با رعایت این چک‌لیست‌ها، خطا در سایت پروژه به صفر برسد و اجرای سیستم Mag-Air یک فرآیند روان و بدون نقص باشد.

خطای انتخاب پروفیل نامنطبق با فشار استاتیکی کانال‌کشی

بسیاری از پیمانکاران، پروفیل را صرفاً بر اساس ظاهر انتخاب می‌کنند، نه محاسبات فشار. اگر فشار استاتیکی سیستم هوارسانی با طراحی پروفیل همخوانی نداشته باشد، صدا ایجاد می‌شود یا پرتاب هوا کم می‌شود. نورا با ارائه «منحنی مشخصه جریان» برای هر پروفیل، به مهندسان مکانیک کمک می‌کند تا انتخابی دقیق داشته باشند. همیشه پیش از تایید نهایی، منحنی افت فشار را با طراح مکانیک پروژه چک کنید.

آسیب به سیم‌کشی جریان ضعیف در اثر آب‌بندی نادرست پلنیوم

در حین عملیات نصب، اگر پلنیوم به درستی آب‌بندی نشود، امکان نشت رطوبت به داخل ریل‌های برق وجود دارد که منجر به اتصال کوتاه یا آسیب به درایورها می‌شود. چک‌لیست نورا شامل یک مرحله تست فشار هوای (Air Leakage Test) پیش از بستن سقف کاذب است. این تست، هرگونه نشت احتمالی را مشخص می‌کند تا پیش از نهایی شدن کار، رفع شود.

نادیده‌گرفتن دسترسی تعمیر و نگهداری (Maintenance Access) در طول زمان

پروفیل‌های Mag-Air به گونه‌ای طراحی شده‌اند که تمام اجزا از زیر (بدون تخریب) قابل دسترسی باشند، اما گاهی در نصب، روی این دسترسی‌ها با گچ یا رنگ پوشانده می‌شود. ما در نقشه‌های اجرایی، محل‌های دسترسی را علامت‌گذاری می‌کنیم و توصیه می‌کنیم پیمانکاران از پوشاندن این بخش‌ها با مصالح دائمی خودداری کنند تا در آینده، سرویس‌دهی آسان باشد.

ماتریس مقایسه جامع: سیستم تفکیک سنتی در برابر سیستم یکپارچه نور و هوا

آیا Mag-Air گران‌تر است؟ این سوالی است که بسیاری می‌پرسند. پاسخ در «هزینه کل چرخه عمر» (Life Cycle Cost) نهفته است. اگر هزینه‌های نصب جداگانه، تداخلات، دوباره‌کاری‌ها، تعمیرات و مصرف انرژی را در طول ۱۰ سال محاسبه کنید، سیستم Mag-Air نه تنها اقتصادی‌تر است، بلکه ارزش افزوده بسیار بیشتری برای پروژه ایجاد می‌کند.

راهنمای جامع طراحی و اجرای سیستم‌های یکپارچه نور و هوا (Mag-Air)

مقایسه هزینه تمام‌شده چرخه عمر (LCC) به جای تمرکز بر هزینه خرید اولیه

سیستم سنتی ممکن است در خرید اولیه ارزان‌تر به نظر برسد، اما هزینه‌های پنهان آن (هماهنگی‌ها، اصلاحات، مصرف انرژی بالاتر، عمر کوتاه‌تر) بسیار بالاست. Mag-Air با کاهش زمان اجرا، حذف دوباره‌کاری‌ها و کاهش هزینه‌های انرژی، در بلندمدت سرمایه‌گذاری پرسودی است. ما به کارفرمایان توصیه می‌کنیم به جای قیمت واحد، به «هزینه تمام‌شده بهره‌برداری» نگاه کنند.

مقایسه سرعت عملیات نصب و تداخل نیروی انسانی دیسپلین‌های مختلف در کارگاه

در روش سنتی، اکیپ برق، اکیپ کانال‌سازی، اکیپ کناف‌کار و اکیپ نقاش باید با هم هماهنگ باشند که اغلب باعث تداخل و کندی کار می‌شود. با Mag-Air، عملیات نصب به صورت یک «سیستم واحد» پیش می‌رود. سرعت اجرا تا ۴۰ درصد افزایش می‌یابد زیرا هماهنگی‌ها در فاز طراحی انجام شده و اجرا خطی و ساده است.

خروجی زیبایی‌شناسی و تأثیر بر ارزش افزوده نهایی پروژه ساختمانی

در نهایت، زیبایی‌شناسی سیستم Mag-Air، ارزش ملک را افزایش می‌دهد. یک سقف تمیز، مینیمال و یکپارچه، پیامی از «لوکس بودن» و «دقت مهندسی» به مخاطب می‌دهد. پروژه‌هایی که از راهکارهای نورا استفاده می‌کنند، در بازار فروش و اجاره، جذابیت و قیمت بالاتری دارند. این یعنی سرمایه‌گذاری در نور، سرمایه‌گذاری در ارزش ملک است.

پرسش‌های متداول مهندسان مشاور و مجریان (Technical FAQ)

ما در اینجا به پرتکرارترین سوالات فنی که در جلسات با مشاوران و پیمانکاران مطرح می‌شود، پاسخ داده‌ایم. این سوالات نشان‌دهنده ابعاد پیچیده مهندسی است که در طراحی سیستم‌های یکپارچه نورا لحاظ شده است.

آیا گرد و غبار هوای برگشت روی عدسی و چیپ ماژول‌های نوری اثر منفی می‌گذارد؟

خیر. در طراحی Mag-Air، محفظه نوری کاملاً از جریان هوا ایزوله است. حتی اگر از سیستم هوای برگشت استفاده کنید، هوا از یک مسیر کاملاً مجزا و مسدود شده از بخش الکتریکال عبور می‌کند. لنزها نیز دارای پوشش ضد‌الکتریسیته ساکن هستند که گرد و غبار را جذب نمی‌کند.

در صورت نیاز به بالانس هوای فصلی، تنظیم دمپرها به چه صورت انجام می‌شود؟

دمپرهای خطی نورا در داخل پروفیل تعبیه شده‌اند و دسترسی به آن‌ها از طریق اسلات خروجی هوا امکان‌پذیر است. شما با یک ابزار مخصوص، بدون نیاز به باز کردن سقف، می‌توانید میزان دبی هوا را در هر نقطه از پروفیل تنظیم کنید (Balancing).

ماکزیمم طول مجاز تغذیه پیوسته الکتریکی در یک سیستم ترکیبی چقدر است؟

ما سیستم را برای طول‌های تا ۱۰ متر با یک نقطه تغذیه بهینه کرده‌ایم. برای پروژه‌های بزرگتر، از تغذیه میانی (Mid-Point Power Feed) استفاده می‌کنیم تا افت ولتاژ نداشته باشیم. تمام این محاسبات پیش از تولید در نرم‌افزار مهندسی نورا انجام می‌شود.

نتیجه‌گیری و متدولوژی مهندسی نورا در توسعه راهکارهای پروژه‌محور

در پایان، Mag-Air تنها یک پروفیل نیست؛ نمادی از فلسفه نورا در تلفیق تخصص‌های مختلف است. ما معتقدیم آینده معماری در «یکپارچگی» است. نورا با تکیه بر دانش فنی، مهندسی دقیق و نگاه معمارانه، همراه شماست تا چالش‌های سقف‌های مدرن را به فرصت‌هایی برای نمایش قدرت مهندسی و زیبایی‌شناسی تبدیل کند.

گذار از محدودیت‌های تولید انبوه‌سازی به مهندسی سفارشی مقاطع (Custom Tailoring)

نورا مخالف کاتالوگ‌های خشک و غیرقابل تغییر است. ما معتقدیم هر پروژه، امضای خاص خود را دارد. روش کار ما «سفارشی‌سازی» (Custom Tailoring) است. ما بر اساس نقشه‌های معماری شما، پروفیل‌ها را طراحی و تولید می‌کنیم تا دقیقاً با هندسه فضای شما منطبق باشند. این یعنی تولیدِ «راهکار»، نه فقط تولید «کالا».

سرویس جامع مشاوره، محاسبات نور، شبیه‌سازی و تولید در برند نورا

ما همراه شما هستیم؛ از اولین جلسات کانسپت تا تولید، نصب و راه‌اندازی. سرویس‌های نورا شامل محاسبات دقیق فتومتریک، شبیه‌سازی‌های CFD، تهیه نقشه‌های هماهنگی CSD و نظارت بر اجراست. ما مسئولیت عملکرد سیستم را می‌پذیریم تا شما با خیال راحت روی خلق معماری تمرکز کنید.

آینده سقف‌های یکپارچه معماری در افق ۲۰۲۷

افق نورا برای سال ۲۰۲۷، رسیدن به سقف‌های «هوشمندِ خودمختار» است. ما در حال توسعه ادغام سنسورهای کیفیت هوا، اینترنت اشیا (IoT) و هوش مصنوعی در سیستم‌های خود هستیم تا سقف ساختمان بتواند به صورت خودکار شرایط زیستی را برای ساکنان بهینه کند. آینده در دستان ما و شما ساخته می‌شود.

---
