چراغ مگنتی فوق نازک

Q: ۱. درایور چراغ مگ اسکین کجا نصب میشود؟ آیا نیاز به دریچه بازدید در سقف داریم؟

خیر؛ به لطف طراحی مینیاتوری نسل جدید مگ اسکین، درایور اختصاصی آن به صورت درونریلی (In-Track Driver) مستقیماً داخل خود پروفیل قرار گرفته و کاملاً همسطح ریل قفل میشود. بنابراین نیازی به دریچه بازدید یا باکس ترانس خارجی وجود ندارد.

Q: ۲. اگر سقف کناف قبلاً اجرا و نقاشی شده باشد، چگونه میتوان مگ اسکین را توکار و بدون لبه نصب کرد؟

با استفاده از پروفیل رتروفیت (Retrofit)؛ در این روش تنها یک شیار روی کناف موجود ایجاد میشود، پروفیل درون شیار قرار میگیرد و لبههای آن با استفاده از توری درزگیر و بتونه پوشانده و رنگآمیزی میشود. نتیجه نهایی، سطحی کاملاً فلت، مدرن و مشابه تریملس خواهد بود بدون آنکه نیازی به تخریب ساختار سقف باشد.

Q: ۳. تفاوت نسخه روکار ۵ میلیمتری با ریلهای معمولی چیست؟

پروفیل روکار مگ اسکین تنها ۵ میلیمتر ضخامت دارد. این ضخامت ناچیز باعث میشود حتی در نصب روکار روی سقفهای اکسپوز یا بتنی، هیچ سایهای ایجاد نشود و از دید ناظر، حسی کاملاً یکپارچه و نزدیک به چراغهای توکار القا گردد.

Q: ۴. حداکثر طولی که میتوان با یک خط تغذیه در مگ اسکین متصل کرد چقدر است؟

به لطف باسبار مس تقویتشده و ولتاژ 48V DC، میتوانید بسته به توان مصرفی ماژولها تا ۱۰ الی ۱۵ متر ریل پیوسته را بدون افت ولتاژ یا افت شار نوری تغذیه کنید.

Q: ۵. آیا امکان سفارش ریل و ماژولها با رنگهای اختصاصی وجود دارد؟

بله؛ کارخانه نورا امکان تولید و رنگآمیزی پروفیلها و قطعات را در تمامی کدهای استاندارد رال (RAL) و انواع پوششهای آنودایز یا متالیک فراهم کرده است.

MAG‑SKIN

Skin of Light

MAGSKIN

Where Light Meets Air

مشخصه‌های کلیدی در یک نگاه:

تنوع سه‌گانه در پروفیل و نصب: پاسخگوی سقف‌های اکسپوز/بتنی (روکار)، سقف‌های در حال ساخت (تریم‌لس گچی) و سقف‌های اجراشده (رتروفیت شیارزنی با پوشش توری و بتونه).
ضخامت مافوق باریک (Ultra-Low Profile): تنها ۵ میلی‌متر برجستگی در نسخه روکار؛ بدون ایجاد سایه یا حجم بصری مزاحم.
درایور مینیاتوری درون‌ریلی (In-Track): استقرار کامل منبع تغذیه داخل ریل، کاملاً هم‌سطح و بدون نیاز به دریچه بازدید یا باکس برق مجزا.
ایمنی مطلق ۴۸ ولت (Hot-Swappable): جابجایی کاملاً ایمن ماژول‌ها حتی در وضعیت روشن بدون کوچک‌ترین خطر برق‌گرفتگی.
کیفیت نوری تراز اول: بازتولید وفادارانه رنگ‌ها با $\ge 90$ ( $R 9 > 50$ ) و انطباق کامل با استاندارد EN 12464-1.

CRI	BODY COLOR	CCT (K)	LUMINANCE	POWER
≤80	.Bl	W – N – C	380-2800	3-24W

معرفی سیستم روشنایی مگ اسکینMAG-SKIN

سیستم روشنایی خطی مگنتی فوق نازک مگ اسکین (MagSkin) نورا، اوج ظرافت و انعطاف‌پذیری مهندسی در نورپردازی مدرن معماری است. این سیستم با عرض مینیاتوری ۲۰ میلی‌متر و در سه تیپ ساختاریِ روکار (Ultra-Slim 5mm)، توکار تریم‌لس (Trimless Plaster-in) و توکار رتروفیت بتونه‌خور (Retrofit Recessed) طراحی شده تا دست طراحان و مجریان را در هر مرحله از پروژه باز بگذارد.

چراغ فوق نازک مگ اسکین با حذف ترانس‌های خارجی حجیم و استفاده از نسل جدید درایورهای مینیاتوری درون‌ریلی (In-Track Driver)، به یک بستر الکتریکال پیوسته و کاملاً مینیمال تبدیل شده است. این سیستم با بهره‌گیری از ولتاژ ایمن 48V DC به معماران امکان می‌دهد ماژول‌های خطی دیفیوز، ماژول‌های ضدخیرگی دارک‌لایت ( $U GR < 16$ ) و مینی اسپات‌های مگنتی را با یک اشاره دست چیدمان، جابجا یا بازطراحی نمایند.

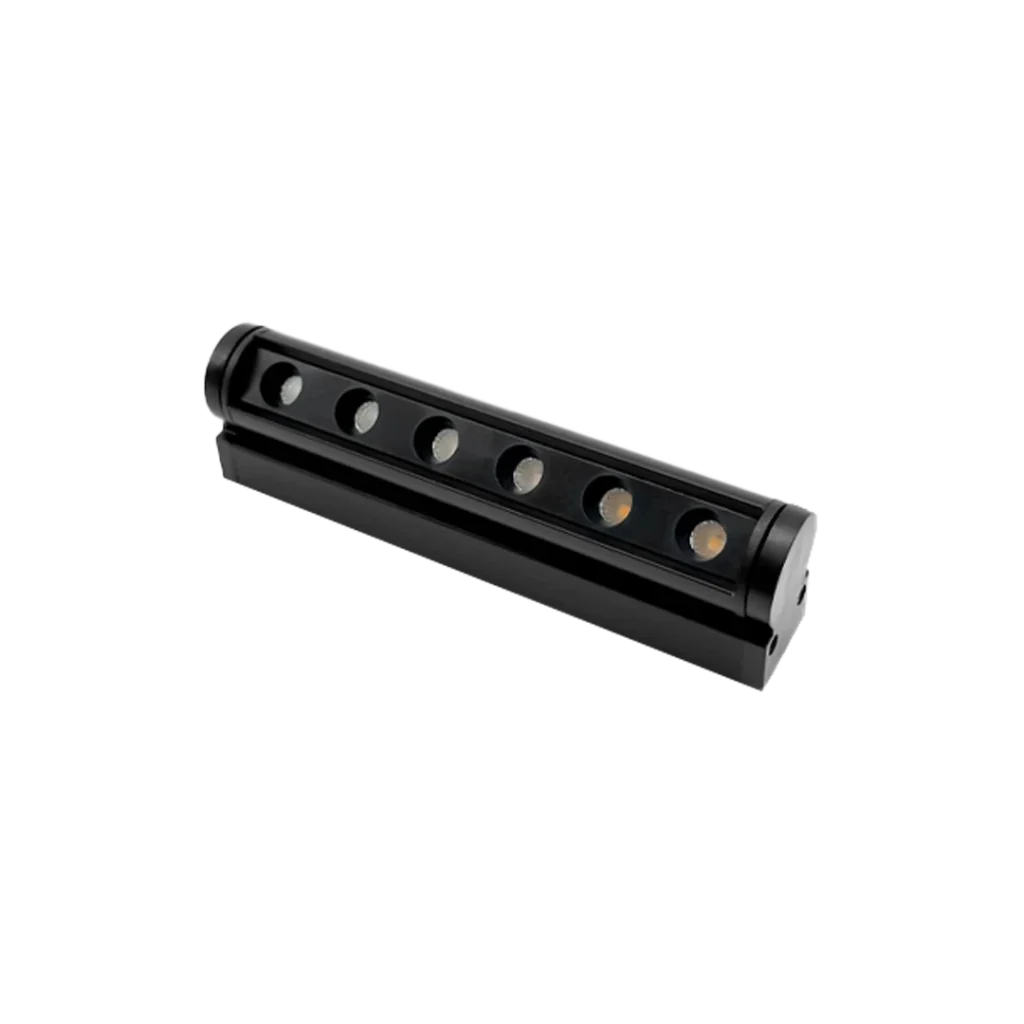

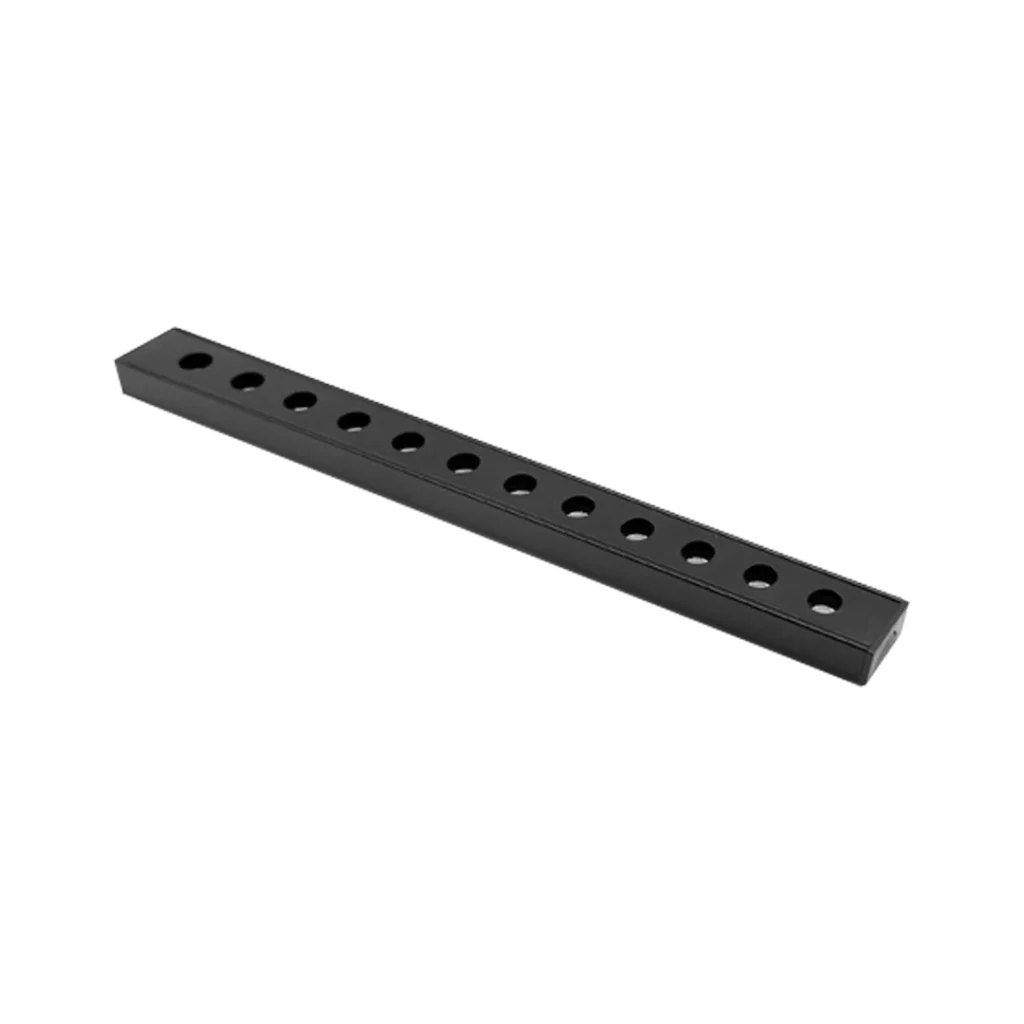

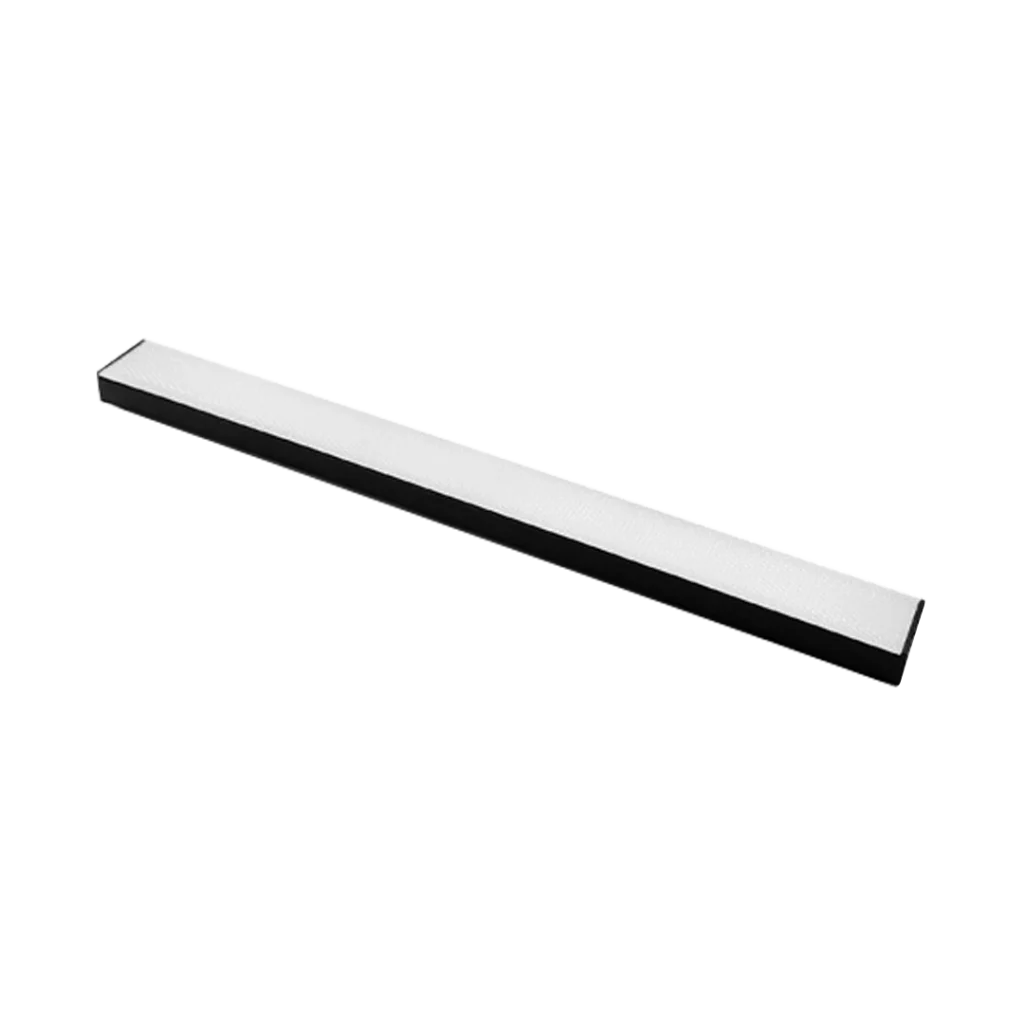

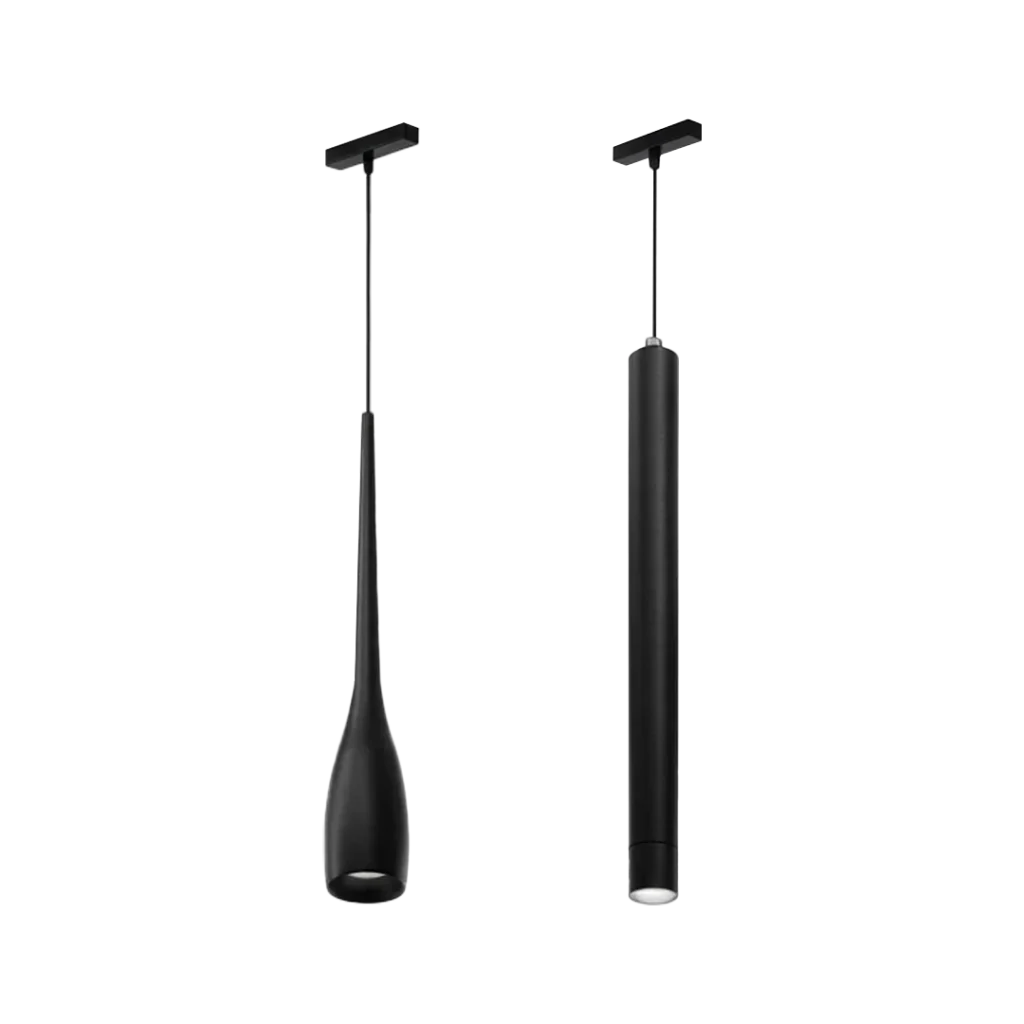

انواع چراغ سیستم روشنایی مگ اسکین

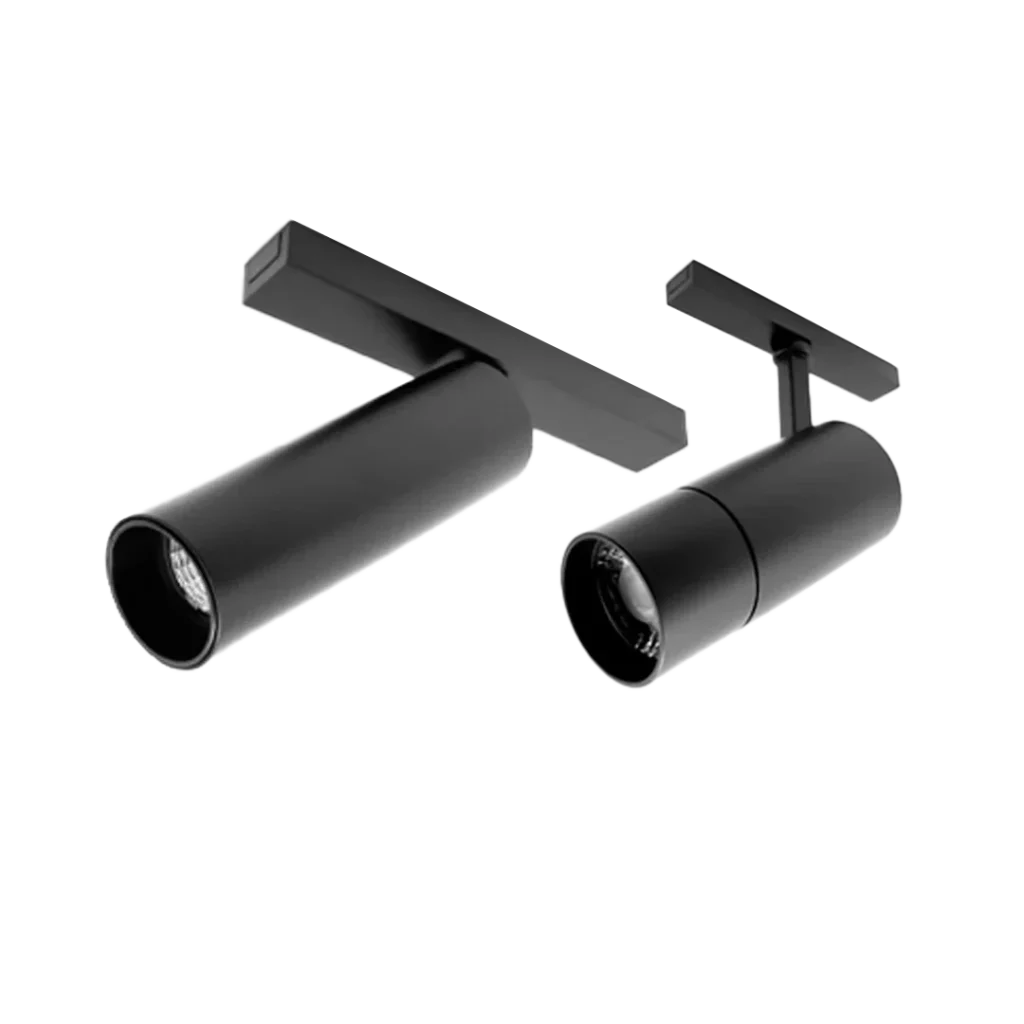

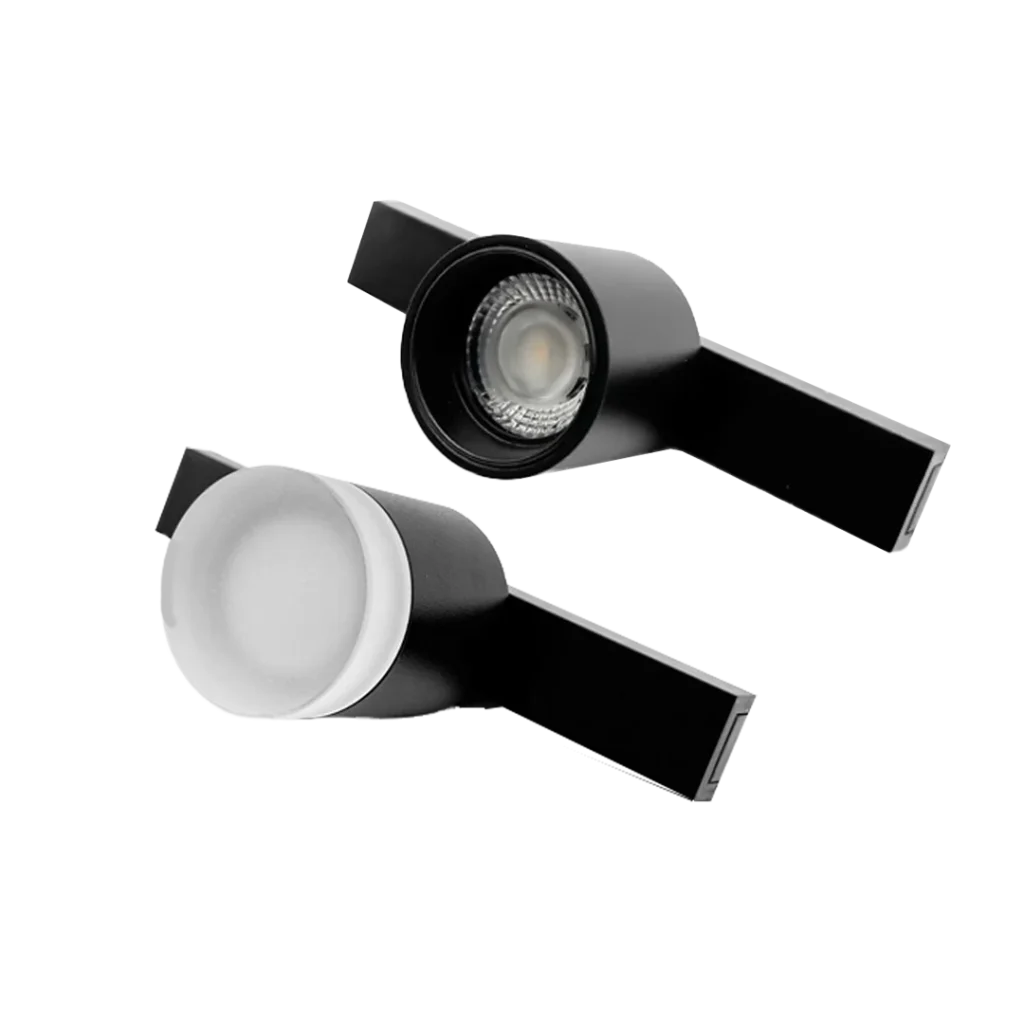

چراغ مگنت مگ اسکین نقطه ای دایره ای 2313-2525

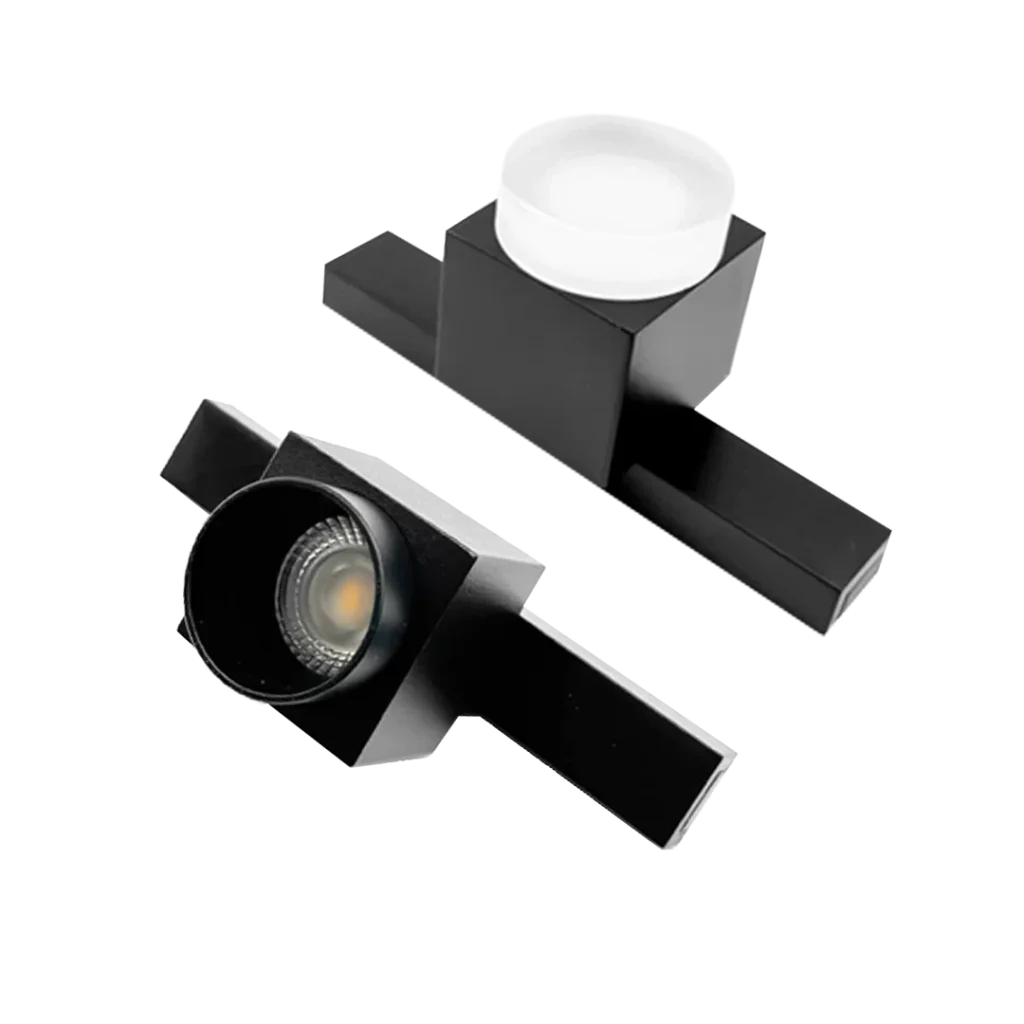

چراغ مگنت مگ اسکین نقطه ای مربعی 2313-2525

مشخصات فنی سیستم روشنایی مگ اسکین

الف) پارامترهای نوری (Photometric Parameters)

شاخص نمود رنگ (CRI): $\ge 90$ با $R 9 > 50$ برای نمایش واقعی بافت‌ها و متریال‌های داخلی.
دمای رنگ نور (CCT): 2700K (Warm White) / 3000K (Warm Natural) / 4000K (Neutral White) / قابلیت پیاده‌سازی سفارشی Tunable White (2700K–6500K).
بهره نوری سیستم (System Efficacy): ۸۵ الی ۱۰۵ لومن بر وات (بسته به نوع اپتیک و ماژول انتخابی).
کنترل خیرگی (Glare Control): $U GR < 16$ در ماژول‌های لوور دارک‌لایت.
زاویه تابش (Beam Angles): ماژول دیفیوزری ۱۱۰ درجه؛ اسپات‌لایت‌های لنزی ۱۵، ۲۴ و ۳۶ درجه.
ثبات رنگی (MacAdam Step): $\le 3$ (تضمین یکنواختی کامل نور بدون چندرنگی در طول پروفیل).

ب) پارامترهای مکانیکی و بدنه (Mechanical & Housing)

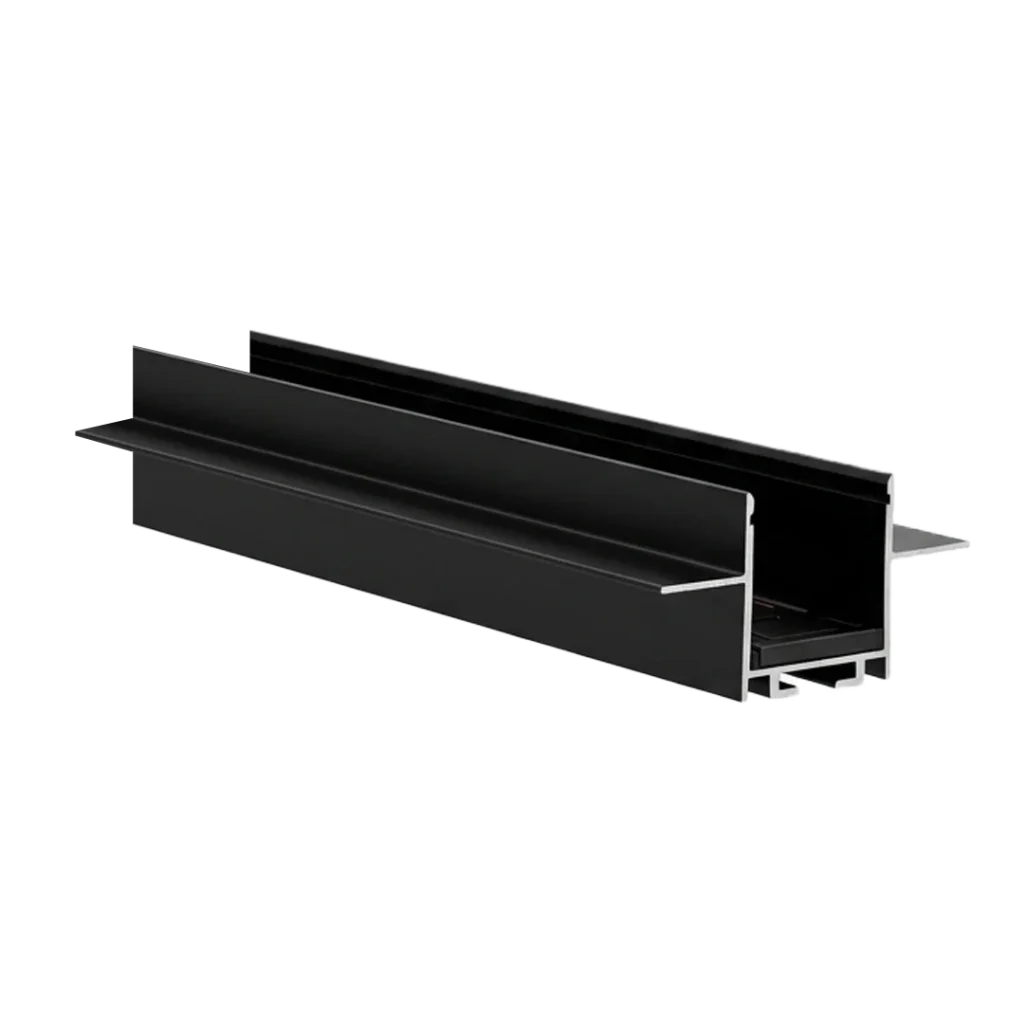

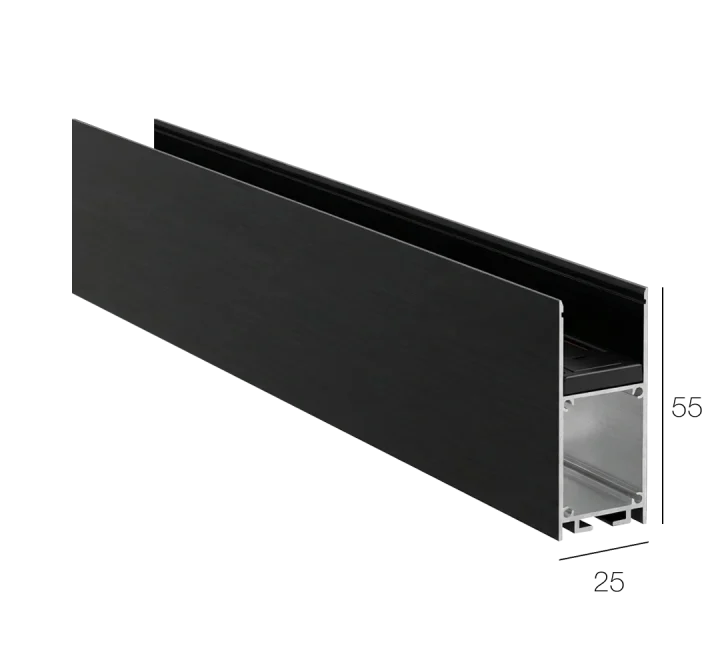

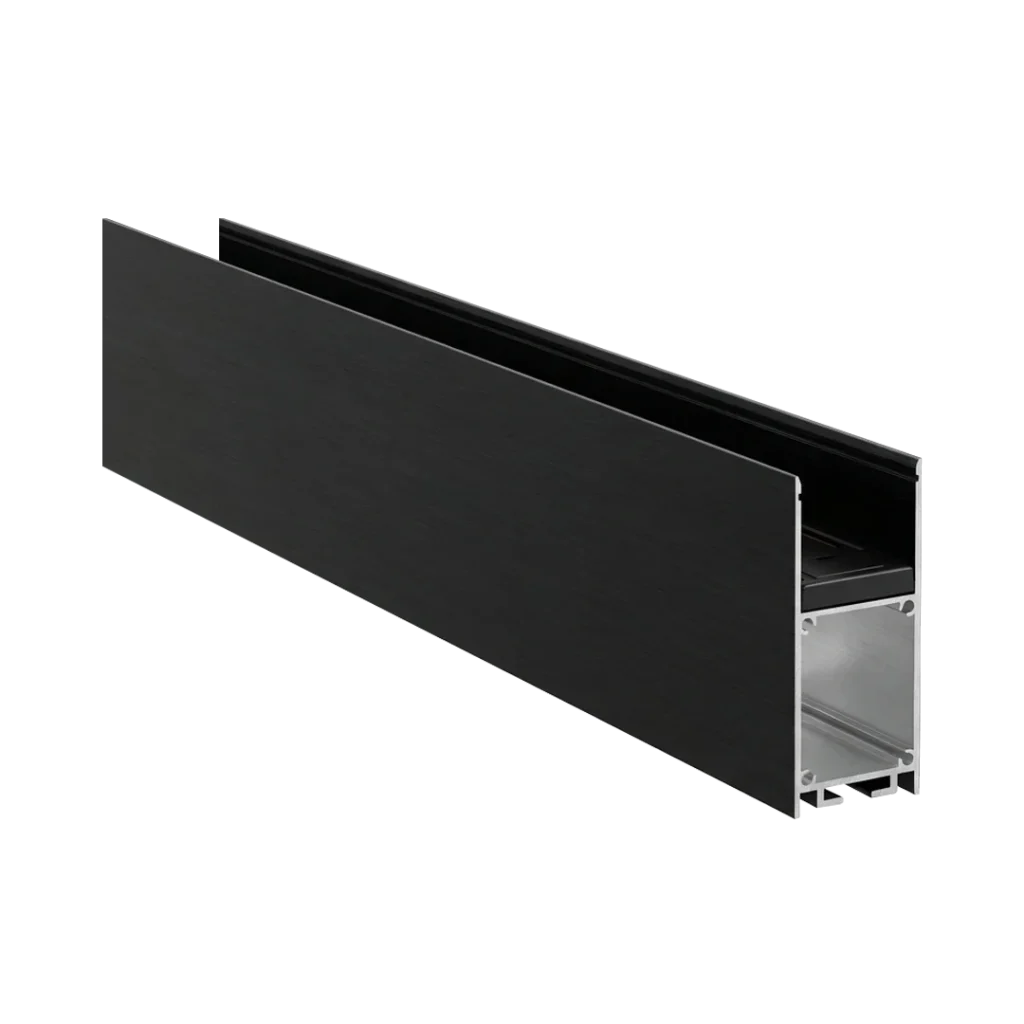

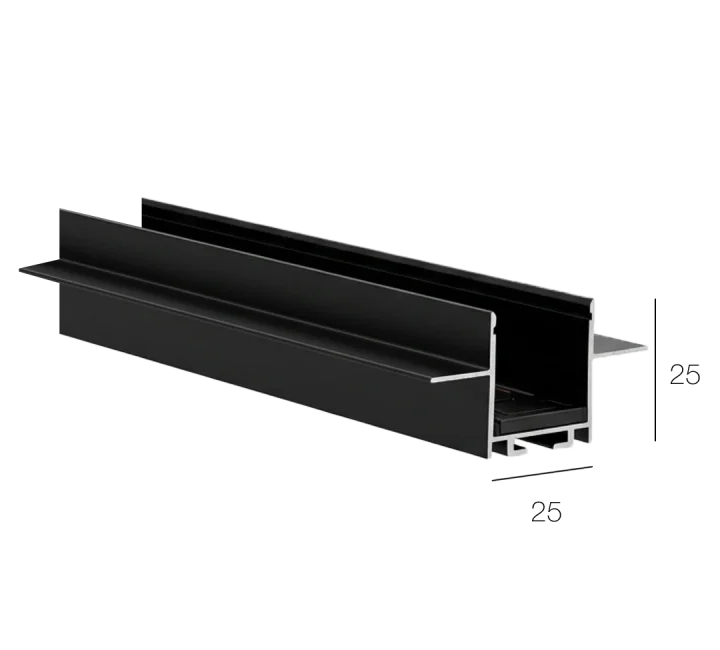

جنس ریل: پروفیل اکستروژن آلومینیوم 6063-T6 با هدایت حرارتی بالا و استحکام ساختاری دقیق.
تیپ‌های بدنه:

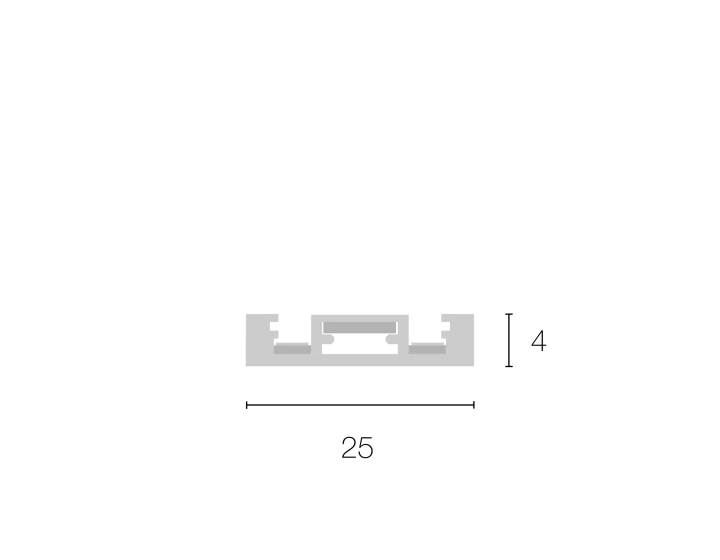

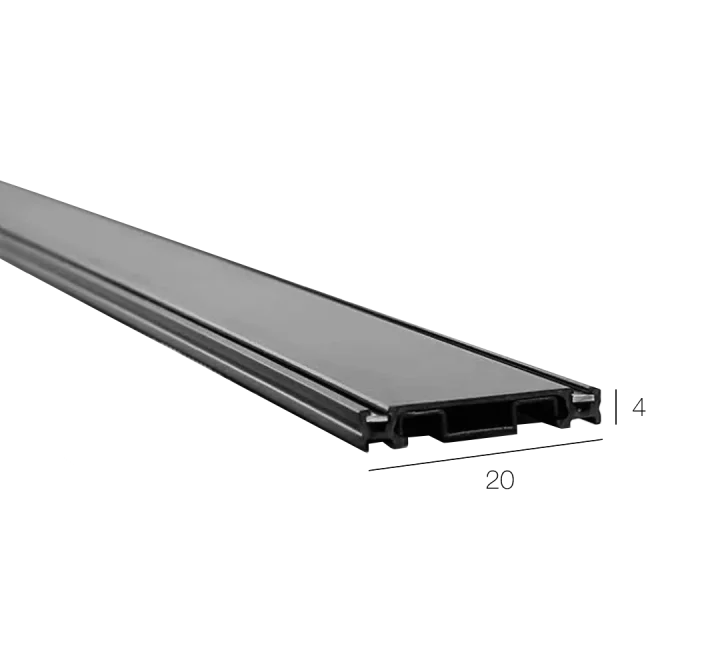

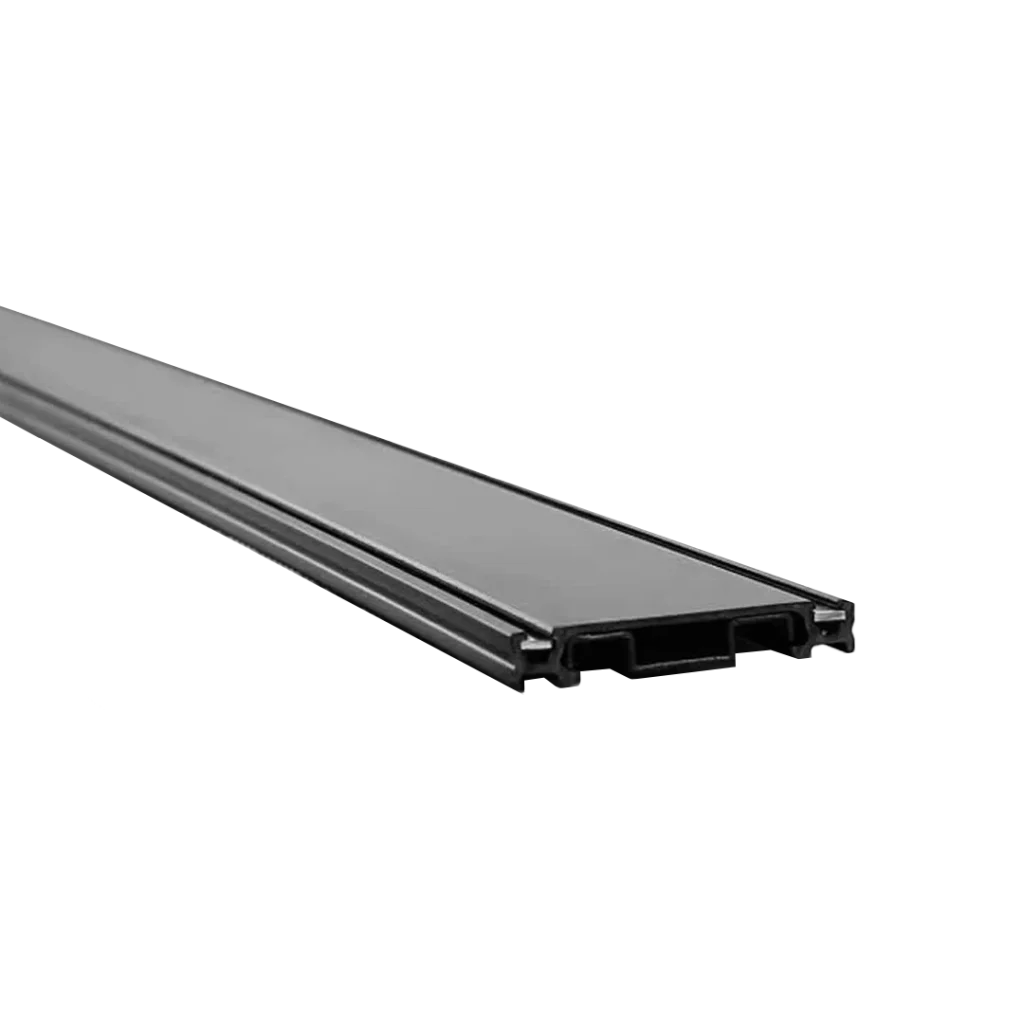

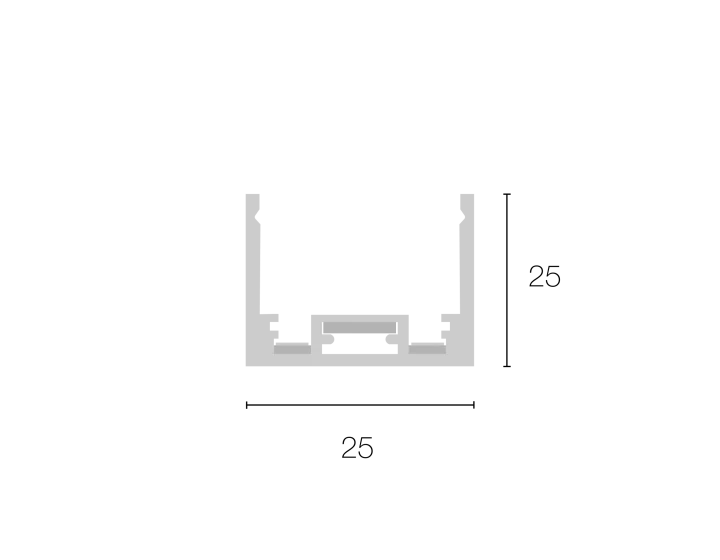

1. روکار (Surface): مقطع فلت با عرض ۲۰ میلی‌متر و ارتفاع ۵ میلی‌متر.

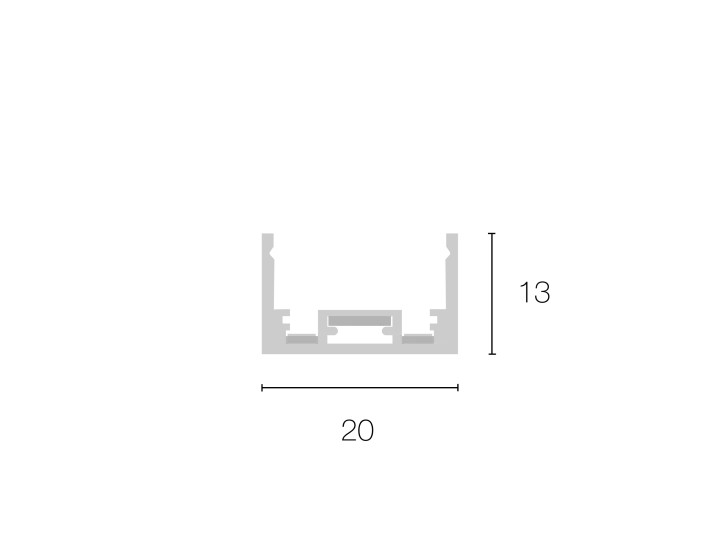

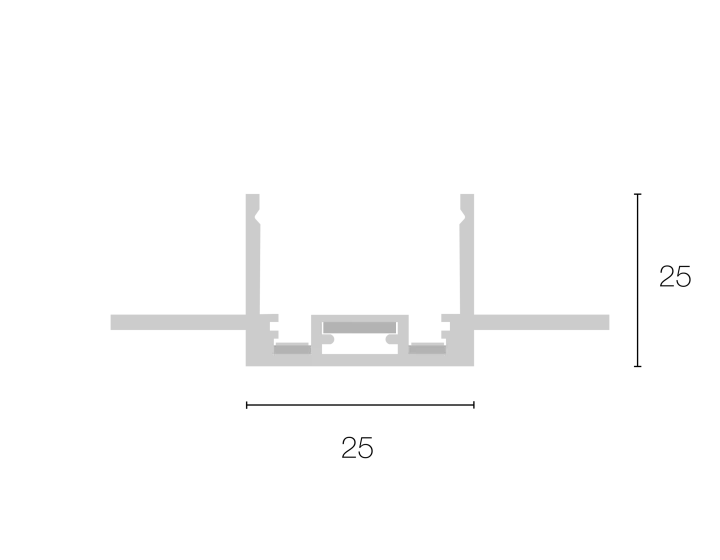

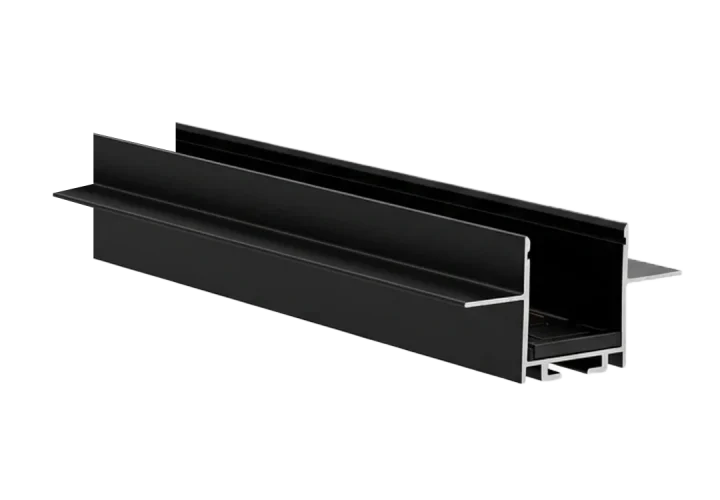

2. توکار تریم‌لس (Trimless Plaster-in): دارای باله‌های پانچ‌شده جهت دفن کامل پشت صفحات کناف و گچ‌کاری یکپارچه.

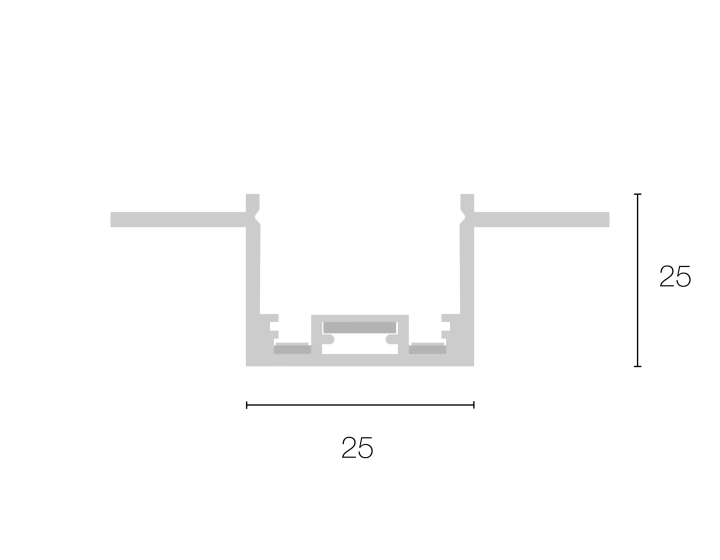

3. توکار رتروفیت لبه‌دار (Retrofit): لبه‌های ظریف میکرو جهت نصب در شیار کناف آماده با قابلیت اتصال توری، بتونه‌کاری و نقاشی برای رسیدن به خط نوری کاملاً فلت.
پوشش و رنگ بدنه: رنگ پودری الکترواستاتیک مات (سفید / مشکی) یا آنودایز اختصاصی نورا با قابلیت سفارشی‌سازی بر اساس کدهای رنگی RAL.
ابعاد شاخه‌ها: شاخه‌های استاندارد ۱ متری، ۲ متری و قابلیت برش میلی‌متری سفارشی در کارخانه نورا.
باس‌بار داخلی (Busbar): شینه مسی رسانای اختصاصی مخفی با عایق پلی‌کربنات نسوز و نوار مگنتی نئودیمیومی پرقدرت.

پارامترهای الکتریکی و درایور (Electrical & Control)

ولتاژ تغذیه سیستم: ۴۸ ولت مستقیم ( $III48V\ DC\ Constant\ Voltage\ Class\ III$ ).
سیستم درایور (Power Supply): درایور مینیاتوری درون‌ریلی (In-Track Driver) که مستقیماً داخل پروفیل قفل شده و کاملاً هم‌سطح ریل قرار می‌گیرد (امکان استفاده از درایور تابلویی متمرکز نیز بر حسب نیاز مدار وجود دارد).
پروتکل‌های کنترل و دیمینگ: On/Off استاندارد، دیم‌پذیر با پروتکل‌های DALI-2، 0-10V، Push-Dim و کنترل بی‌سیم هوشمند Tuya / Zigbee / Casambi.
حفاظت‌های الکتریکی: ایزولاسیون کامل، مجهز به حفاظت اتصال کوتاه، اضافه‌بار (Overload)، افزایش حرارت (OTP) و ولتاژ بیش از حد (OVP).

PRODUCT CODE	DIMENSION (MM) (W-L-H)	CRI	BODY COLOR	CCT (K)	IP	LUMINANCE	POWER
NMLM3010	44 * 300 * 23	≤85	BL	W – N – C	42	1200	10
NMLM4520	44 * 450 * 23	≤85	BL	W – N – C	42	1440	20
NMLM6030	44 * 600 * 23	≤85	BL	W – N – C	42	2400	30

PRODUCT CODE	DIMENSION (MM) (W-L-H)	CRI	BODY COLOR	CCT (K)	IP	LUMINANCE	POWER
NMLM2310	106 * 200 * 23	≤90	BL	W – N – C	42	1000	10
NMLM2312	106 * 300 * 23	≤90	BL	W – N – C	42	1200	12

PRODUCT CODE	DIMENSION (MM) (W-L-H)	CRI	BODY COLOR	CCT (K)	IP	LUMINANCE	POWER
NMBM1106	44 * 110 * 23	≤90	BL	W – N – C	42	720	6
NMBM2212	44 * 220 * 23	≤90	BL	W – N – C	42	1440	12
NMBM3318	44 * 330 * 23	≤90	BL	W – N – C	42	2160	18
NMBM4424	44 * 440 * 23	≤90	BL	W – N – C	42	2880	24

PRODUCT CODE	DIMENSION (MM) (W-L-H)	CRI	BODY COLOR	CCT (K)	IP	LUMINANCE	POWER
NMLM2306	106 * 110 * 23	≤90	BL	W – N – C	42	720	6
NMLM2312	106 * 220 * 23	≤90	BL	W – N – C	42	1440	12
NMLM2318	106 * 330 * 23	≤90	BL	W – N – C	42	2160	18

PRODUCT CODE	DIMENSION (MM) (D-W-H)	CRI	BODY COLOR	CCT (K)	IP	LUMINANCE	POWER
NMLM2306	123 * 23 * Ø50	≤90	BL	W – N – C	42	720	6
NMLM2312	133 * 23 * Ø60	≤90	BL	W – N – C	42	1440	12
NMLM2318	143 * 23 * Ø60	≤90	BL	W – N – C	42	2160	18

PRODUCT CODE	DIMENSION (MM) (D-W-H)	CRI	BODY COLOR	CCT (K)	IP	LUMINANCE	POWER
NMLM2306	123 * 23 * Ø50	≤90	BL	W – N – C	42	720	6
NMLM2312	133 * 23 * Ø60	≤90	BL	W – N – C	42	1440	12
NMLM2318	143 * 23 * Ø60	≤90	BL	W – N – C	42	2160	18

PRODUCT CODE	DIMENSION (MM) (D-W-H)	CRI	BODY COLOR	CCT (K)	IP	LUMINANCE	POWER
NMLM2306	123 * 23 * Ø50	≤90	BL	W – N – C	42	720	6
NMLM2312	133 * 23 * Ø60	≤90	BL	W – N – C	42	1440	12
NMLM2318	143 * 23 * Ø60	≤90	BL	W – N – C	42	2160	18

PRODUCT CODE	DIMENSION (MM) (W-L-H)	CRI	BODY COLOR	CCT (K)	IP	LUMINANCE	POWER
NMSM5006	150 * 23 * Ø50	≤90	BL	W – N – C	42	720	6
NMSM5012	300 * 23 * Ø50	≤90	BL	W – N – C	42	1440	12

تجهیزات جانبی سیستم روشنایی مگ اسکین

PRODUCT CODE	DIMENSION (MM) (W-L-H)	CRI	BODY COLOR	CCT (K)	IP	LUMINANCE	POWER
NMFM2090	18 * 88 * 16	–	BL	–	42	–	–

PRODUCT CODE	DIMENSION (MM) (W-L-H)	CRI	BODY COLOR	CCT (K)	IP	LUMINANCE	POWER
NMPM4100	35 * 240 * 23	–	BL	–	42	–	100
NMPM6200	35 * 260 * 23	–	BL	–	42	–	200
NMPM8300	44 * 280 * 23	–	BL	–	42	–	300

مزایا و برتری‌ سیستم روشنایی مگ اسکین

انعطاف بی‌نظیر با ۳ الگوی نصب مهندسی:

مدل روکار (Surface):

با ارتفاع ۵ میلی‌متر، بدون نیاز به شیار یا تخریب روی سقف‌های اکسپوز، بتنی و چوبی.

مدل تریم‌لس (Trimless):

هم‌پیوند با زیرسازی کناف در پروژه‌های در حال ساخت برای داشتن خط نوری بدون هیچ‌گونه فریم یا لبه قابل مشاهده.

مدل رتروفیت بتونه‌خور (Retrofit):

راهکاری نجات‌بخش برای پروژه‌های بازسازی و سقف‌های کنافِ اجراشده؛ کافی است سقف شیارزنی شود، پروفیل در شیار بنشیند و لبه‌های آن با توری فایبرگلاس و بتونه ماستیک کاور شده و رنگ‌آمیزی گردد تا خروجی نهایی، کاملاً بدون فریم و هم‌سطح سقف شود.

حذف باکس و دریچه بازدید با درایور In-Track:

درایور اختصاصی نورا درون همان محفظه ریل ۲۰ میلی‌متری قرار گرفته و هم‌سطح آن قفل می‌شود؛ بنابراین نیاز به دریچه بازدیدهای نازیبا در سقف کاملاً حذف می‌گردد.

کاهش حداکثری وزن بصری سقف:

مقطع باریک ۲۰ میلی‌متری تمرکز چشم را روی خلوص فضا نگه می‌دارد.
تغییر منعطف سناریوی نوری بدون ابزار: ماژول‌ها در کسری از ثانیه اضافه، جابجا یا بازآرایی می‌شوند.

مهار حرارتی و طول عمر صنعتی:

هیت‌سینک پیوسته آلومینیوم ۶۰۶۳ به همراه چیپ‌های استاندارد L80/B10 با طول عمر بیش از ۵۰,۰۰۰ ساعت.

کاربردها و فضاهای مناسب سیستم روشنایی مگ اسکین

واحدهای مسکونی مدرن و لوکس:

نشیمن، تی‌وی‌وال، راهروها، آشپزخانه و فضاهای خواب مینیمال.

پروژه‌های بازسازی (Renovation):

استفاده از مدل رتروفیت بتونه‌خور برای تبدیل سقف‌های قدیمی کناف به خطوط نوری مدرن تریم‌لس، بدون نیاز به بازسازی کل سقف.

گالری‌های هنری و شوروم‌های بوتیک:

برای نورپردازی متغیر و تغییر چیدمان آسان مینی اسپات‌ها.
دفاتر اداری مدرن و استودیوهای معماری: بالای میزهای کار و جلسات با تأمین نور استاندارد ضدخیرگی (UGR<16).

سقف‌های اکسپوز، بتنی و چوبی:

اتصال شکیل نسخه روکار با حداقل فاصله (۵ میلی‌متر) از سطح تمام‌شده.

مشاوره فنی و امکان‌ سنجی پروژه

«راهکار نورا، متناسب با جزئیات معماری و مدار الکتریکی پروژه شما مهندسی می‌شود.»

پیش از سفارش، تیم فنی و مهندسی نورا در کنار شماست تا نقشه‌های اتوکد، محاسبات بارگذاری توان، انتخاب متراژ بهینه پروفیل‌ها (روکار، تریم‌لس یا رتروفیت) و شبیه‌سازی فوتومتریک DIALux را متناسب با الزامات استاندارد EN 12464-1 آماده سازد.

تولید سفارشی سیستم روشنایی مگ اسکین

در نورا، چراغ فوق نازک مگ اسکین فراتر از یک ریل استاندارد، ابزاری برای خلق جزئیات منحصر‌به‌فرد معماری است:

Schematic

Mahskin Lighting System

- شخصی‌سازی کامل رنگ بدنه و ریل: رنگ‌آمیزی بدنه ریل و ماژول‌ها در تمامی کدهای RAL (سفید، مشکی، طوسی، بژ، برنز، شامپاینی و انواع رنگ‌های متالیک/بافت‌دار) جهت انطباق ۱۰۰٪ با پالت متریال سقف و دیوار معمار.
- پوشش و پرداخت اختصاصی لبه‌ها: در مدل‌های سفارشی، امکان ایجاد لبه‌های تقویت‌شده جهت درگیر شدن بهتر بتونه و عدم ترک‌خوردگی در درازمدت فراهم است.
- اتصالات هندسی بدون درز: تولید سفارشی کنج‌های L شکل سقفی-دیواری، اتصالات T و تقاطع‌های + با خط نوری یکنواخت و بدون شکست.
- سناریوهای نوری و کنترلی خاص: سفارشی‌سازی ترکیب اسپات و لاینر و ادغام با پروتکل‌های هوشمند ساختمانی (BMS / KNX / DALI).

Lighting Design

Be creative in compositions

از ترکیبهای پیشنهاد شده الهام بگیرید و چیدمان چراغها را به آن ترتیب که میخواهید در فضا ادغام کنید.

ادغام با سنسورها:
تعبیه سنسورهای حرکتی (PIR) و سنسورهای نور محیطی (Daylight Harvesting) مستقیماً در ماژول‌های ریل برای بهینه‌سازی مصرف انرژی.

Body Colors

Wide colour range

رنگ پروفیل (RAL Customization):
امکان پوشش پروفیل با هر رنگی از طیف RAL برای تطبیق کامل با رنگ سقف یا دکوراسیون داخلی.

دانلود فایل‌های فنی و مدل‌های سه‌ بعدی 3D

دانلود کاتالوگ و دیتاشیت جامع MagSkin (PDF)
دانلود فایل‌های فوتومتریک سنجش نور (IES / LDT) جهت شبیه‌سازی در DIALux / Relux
دانلود آبجکت‌های سه‌بعدی 3D CAD / Revit / 3ds Max / SketchUp برای رندرینگ
دانلود نقشه‌های جزئیات اجرایی، مقاطع و دیتیل نصب DWG (AutoCAD Details)

DOWNLOAD technical files with NOORA constructor pro

2D FILES

DOWNLOAD DWG | PDF

3D FILES

DOWNLOAD FBX | MAX | 3DS | SKP | DXF

PHOTOMETRIC FILES

DOWNLOAD IES | LDT

(PDF) TECHNICAL

DOWNLOAD DATASHEET | INSTALLATION

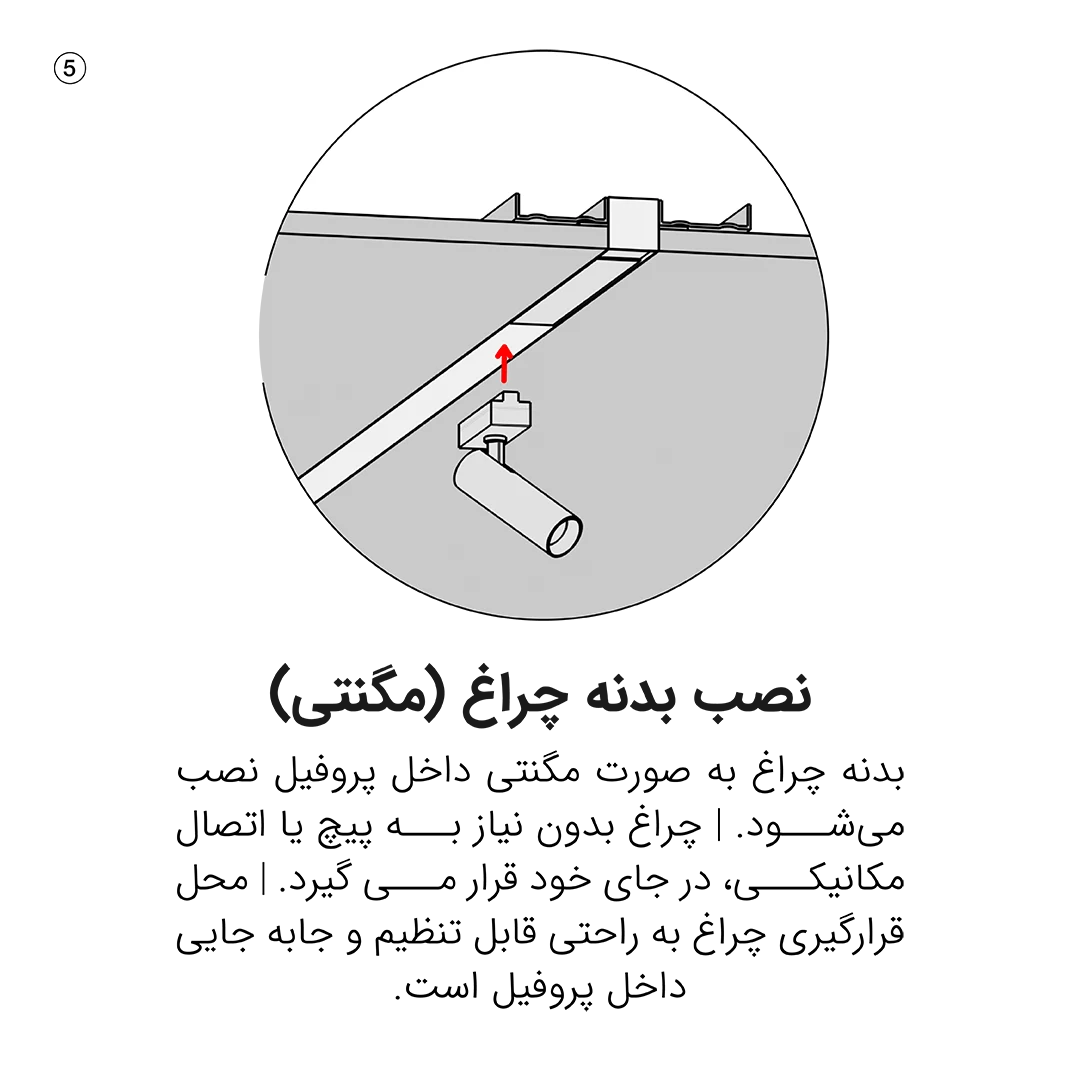

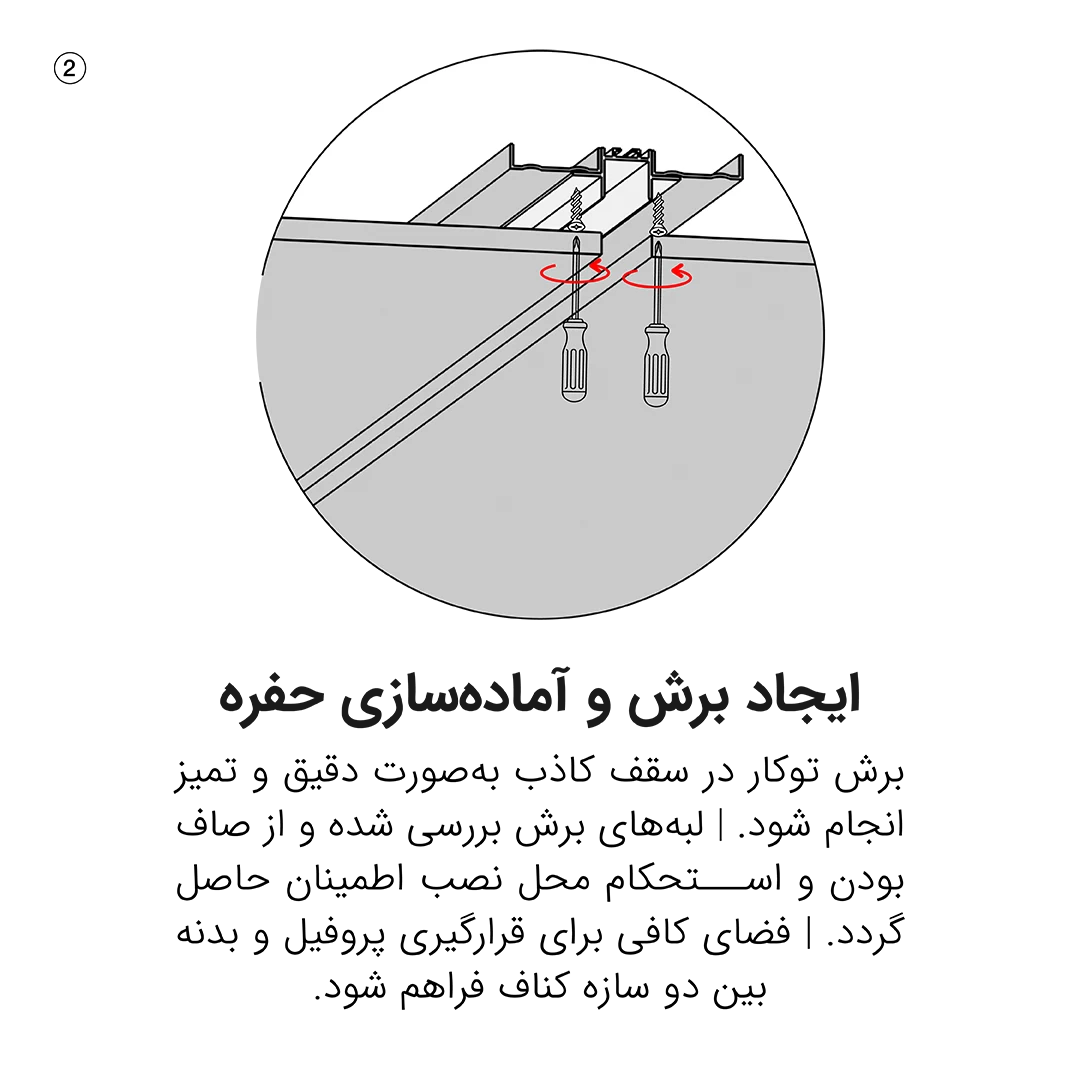

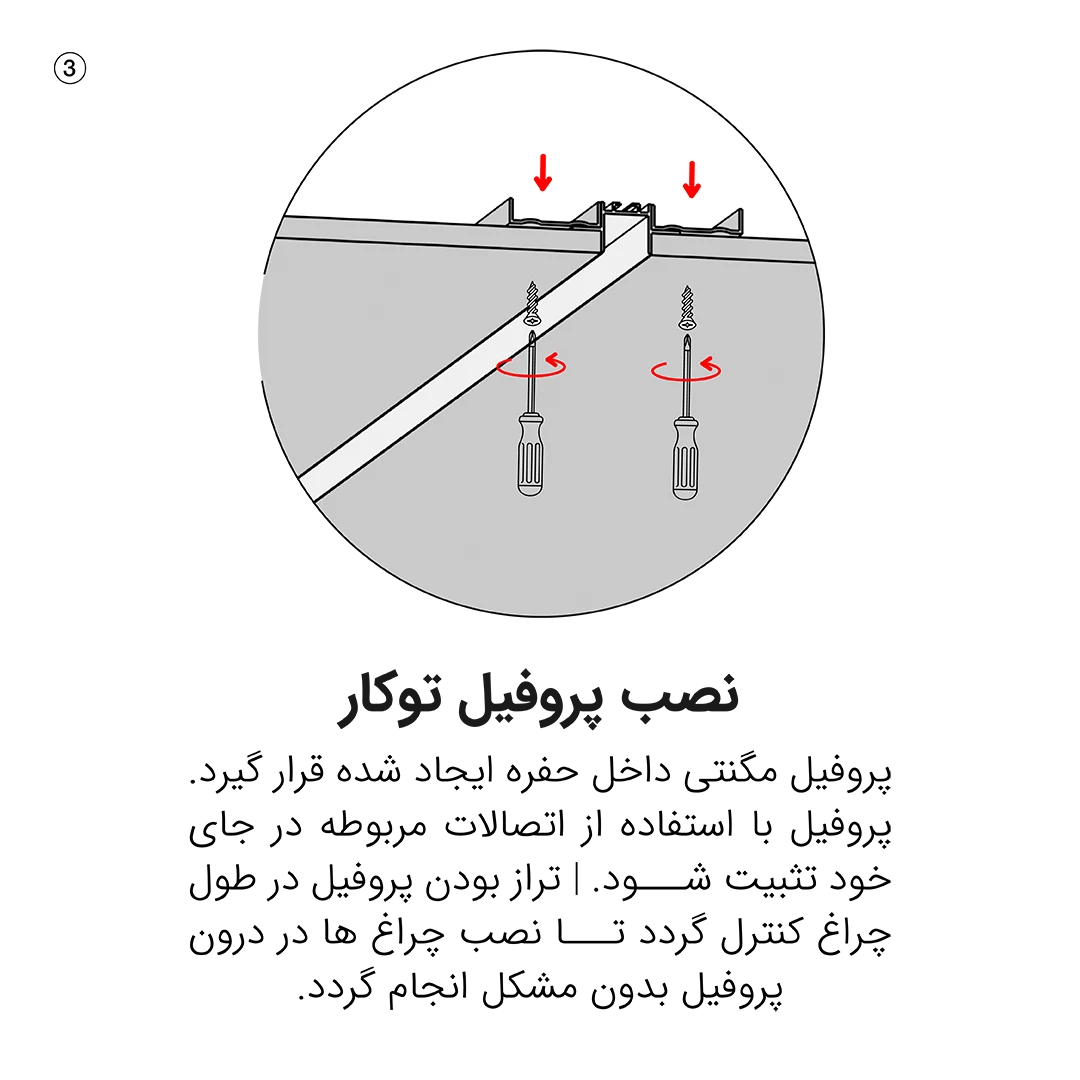

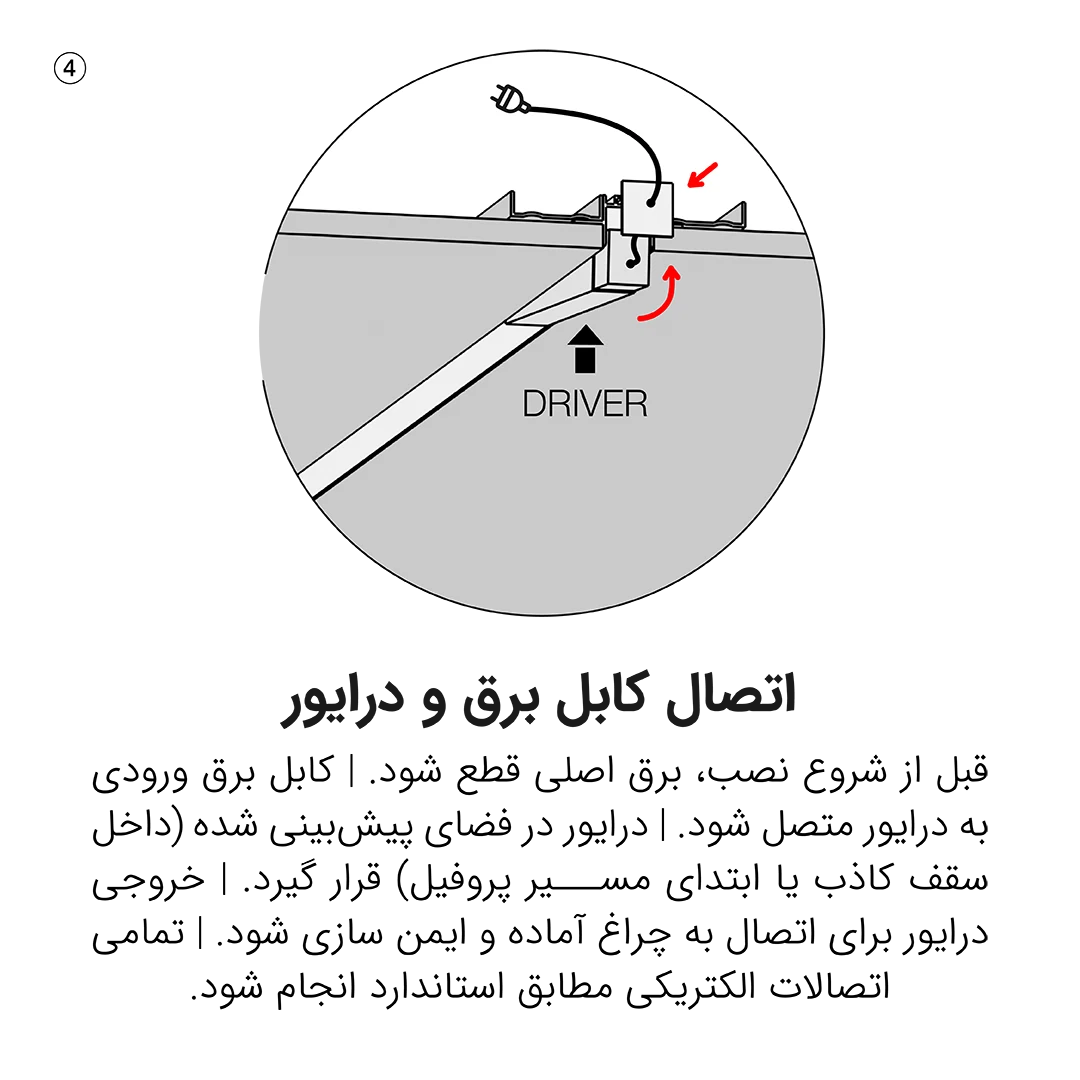

راهنمای نصب و راه‌اندازی

INSTALLATION

Fast and Easy Installation

نصب سیستم 2647 نیازمند رعایت دقیق دستورالعمل‌های فنی است تا عملکرد مغناطیسی و ایمنی الکتریکی تضمین شود

گالری تصاویر پروژه‌های مرتبط

سوالات متداول سیستم روشنایی مگ اسکین

در این بخش به سوالات رایج معماران، مهندسان برق و کارفرمایان پاسخ داده شده است. این پرسش‌ها به شما کمک می‌کند تصمیم‌گیری آگاهانه‌تری برای پروژه خود داشته باشید.

۱. درایور چراغ مگ اسکین کجا نصب می‌شود؟ آیا نیاز به دریچه بازدید در سقف داریم؟

خیر؛ به لطف طراحی مینیاتوری نسل جدید مگ اسکین، درایور اختصاصی آن به صورت درون‌ریلی (In-Track Driver) مستقیماً داخل خود پروفیل قرار گرفته و کاملاً هم‌سطح ریل قفل می‌شود. بنابراین نیازی به دریچه بازدید یا باکس ترانس خارجی وجود ندارد.

۲. اگر سقف کناف قبلاً اجرا و نقاشی شده باشد، چگونه می‌توان مگ اسکین را توکار و بدون لبه نصب کرد؟

با استفاده از پروفیل رتروفیت (Retrofit)؛ در این روش تنها یک شیار روی کناف موجود ایجاد می‌شود، پروفیل درون شیار قرار می‌گیرد و لبه‌های آن با استفاده از توری درزگیر و بتونه پوشانده و رنگ‌آمیزی می‌شود. نتیجه نهایی، سطحی کاملاً فلت، مدرن و مشابه تریم‌لس خواهد بود بدون آنکه نیازی به تخریب ساختار سقف باشد.

۳. تفاوت نسخه روکار ۵ میلی‌متری با ریل‌های معمولی چیست؟

پروفیل روکار مگ اسکین تنها ۵ میلی‌متر ضخامت دارد. این ضخامت ناچیز باعث می‌شود حتی در نصب روکار روی سقف‌های اکسپوز یا بتنی، هیچ سایه‌ای ایجاد نشود و از دید ناظر، حسی کاملاً یکپارچه و نزدیک به چراغ‌های توکار القا گردد.

۴. حداکثر طولی که می‌توان با یک خط تغذیه در مگ اسکین متصل کرد چقدر است؟

به لطف باس‌بار مس تقویت‌شده و ولتاژ 48V DC، می‌توانید بسته به توان مصرفی ماژول‌ها تا ۱۰ الی ۱۵ متر ریل پیوسته را بدون افت ولتاژ یا افت شار نوری تغذیه کنید.

۵. آیا امکان سفارش ریل و ماژول‌ها با رنگ‌های اختصاصی وجود دارد؟

بله؛ کارخانه نورا امکان تولید و رنگ‌آمیزی پروفیل‌ها و قطعات را در تمامی کدهای استاندارد رال (RAL) و انواع پوشش‌های آنودایز یا متالیک فراهم کرده است.

شرایط گارانتی، نگهداری و استانداردهای کیفی

۵ سال گارانتی بی‌قیدوشرط نورا: شامل بدنه آلومینیومی، اتصالات مکانیکی، شینه‌های مسی، درایورهای درون‌ریلی In-Track و چیپ‌های نوری LED.
۱۰ سال خدمات تأمین قطعات و پشتیبانی: امکان ارتقا، تغییر یا اضافه کردن ماژول‌های نوری جدید در تمام طول عمر پروژه.
پشتیبانی فنی در محل: حضور کارشناسان نورا برای نظارت بر نصب، راه‌اندازی درایورها و تحویل نهایی نورپردازی پروژه.

موارد تحت پوشش گارانتی

نقص عملکرد ماژول LED
ایراد در درایور (طبق برند و شرایط نصب)
ایرادات ساخت بدنه یا اتصالات داخلی
عدم تطابق عملکرد با دیتاشیت تاییدشده پروژه

شرایط استفاده از گارانتی

نصب توسط تیم نورا یا نصاب تاییدشده
رعایت دستورالعمل‌های نصب و الکتریکال
استفاده از سیستم کنترل مطابق مشخصات فنی
عدم اعمال تغییرات غیرمجاز در ساختار چراغ

خدمات پس از فروش

پشتیبانی فنی پروژه‌محور
امکان تامین قطعات جایگزین
همراهی تیم نورا در توسعه یا اصلاح مسیر نوری پروژه
به‌روزرسانی فایل‌های فنی در صورت تغییرات اجرایی
