سیستم روشنایی چرمی مگ لوکس
MAGLUX
Leather Bound. Light Unbound
MAGLUX
Where Light Meets Air
| CRI | BODY COLOR | CCT (K) | LUMINANCE | POWER |
|---|---|---|---|---|
| ≤80 | .Bl | W – N – C | 380-2800 | 3-24W |

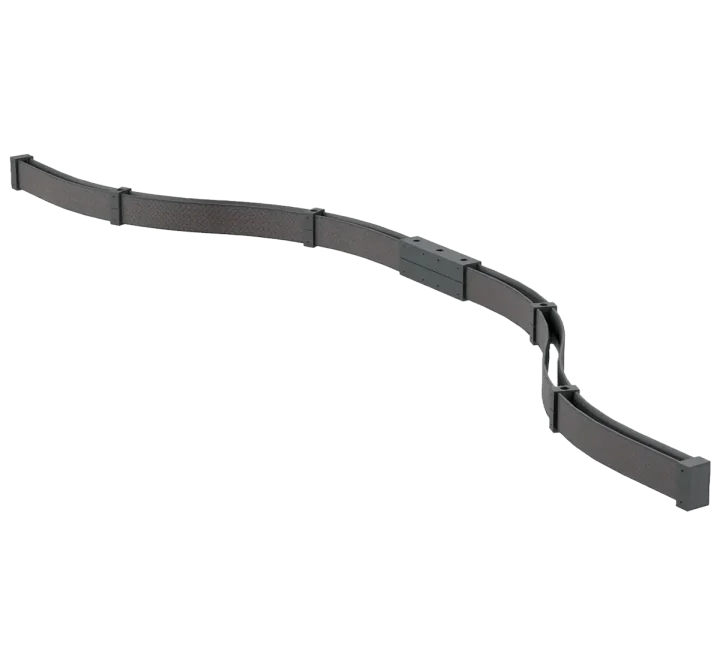

معرفی سیستم روشنایی چرمی مگ لوکس MAGLUX

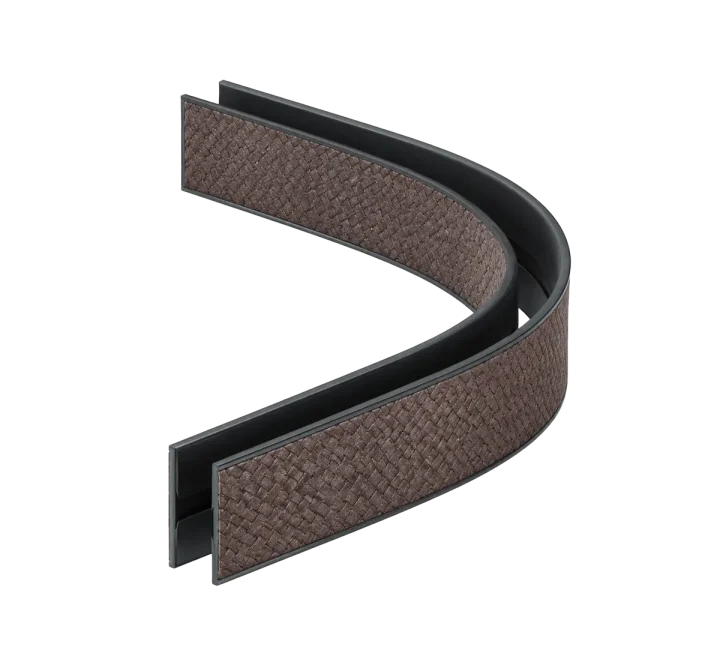

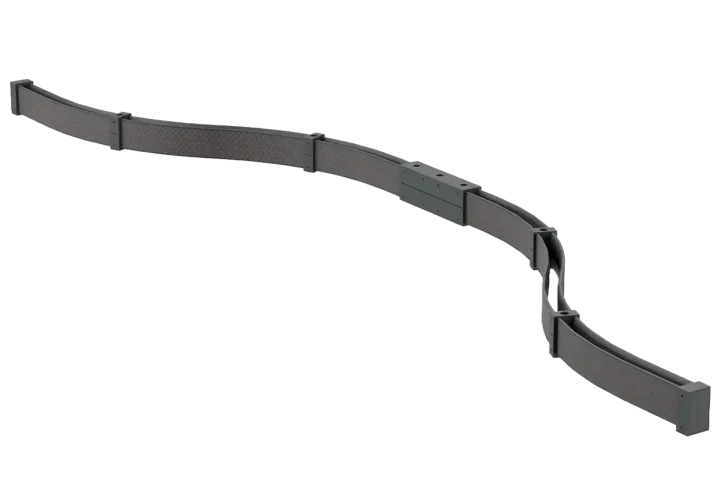

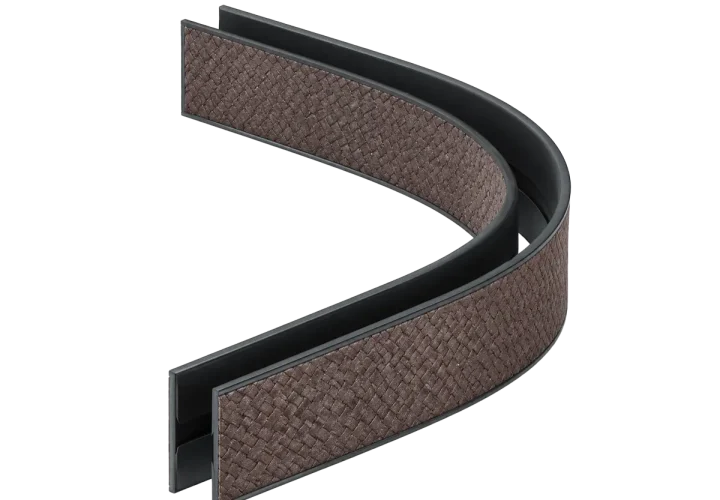

سیستم روشنایی چرمی مگ لوکس (MagLux) نورا، تلاقی ظرافت بافت‌های طبیعی و مهندسی پیشرفته‌ی نورپردازی معماری است. این سیستم مبتنی بر پروفیل‌های انعطاف‌پذیر با روکش چرم طبیعی قهوه‌ای (Brown Leather) و سیستم ولتاژ ایمن 48V DC طراحی شده تا پاسخی معمارانه به فضاهایی با هویت لوکس، سیال و مجسمه‌گون باشد. بر خلاف سیستم‌های صلب متداول، MagLux ساختار خطی خشک را شکسته و اجازه می‌دهد مسیر هدایت جریان الکتریکی و نور، به‌صورت معلق (Pendant)، سطحی (Surface) یا دیواری (Wall-mount) در فضا امتداد یابد. این آزادی عمل فرمی، بدون تحمیل بار بصری سنگین، مسیر نور را به عنصری دکوراتیو و معمارانه تبدیل میکند.
قلب تپنده‌ی سیستم MagLux، اتصال مکانیکی و مغناطیسی امن ماژولها بر بستر هادی‌های ۴۸ ولت است.

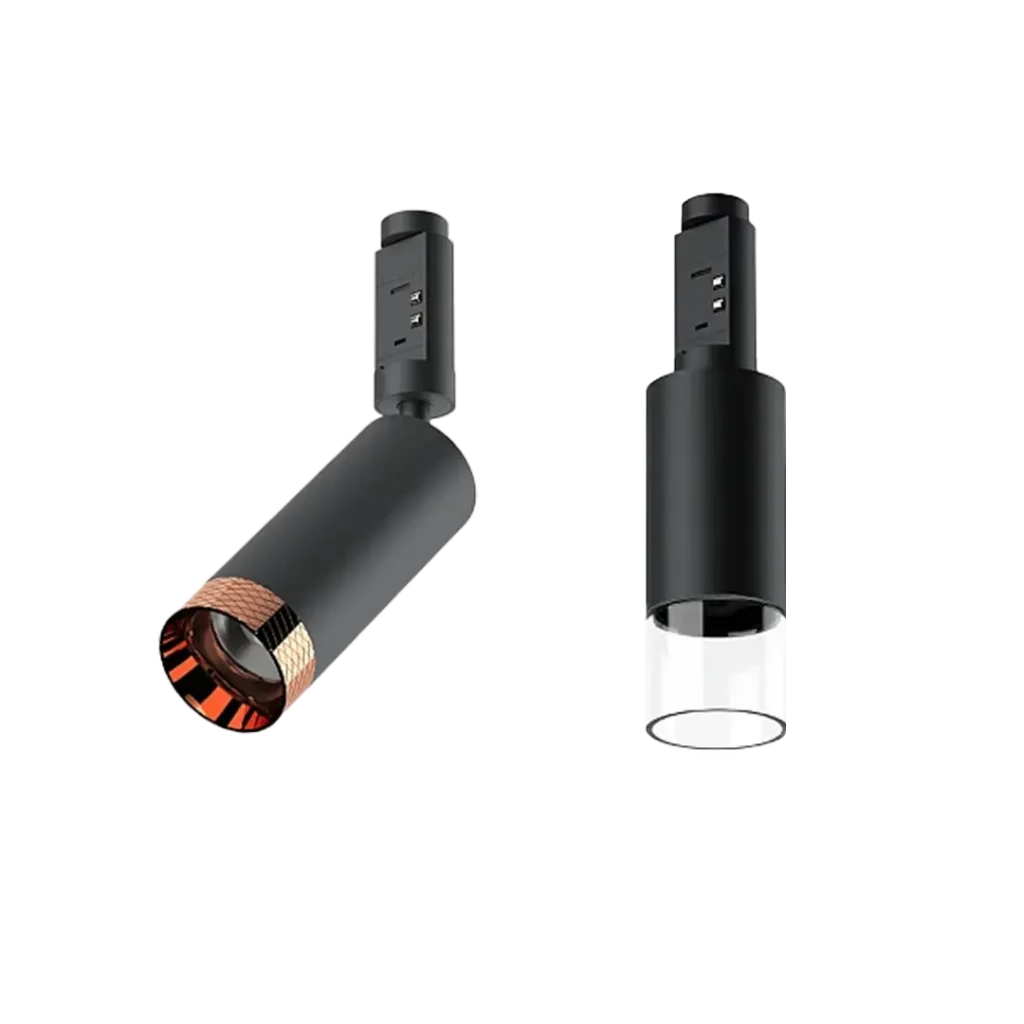

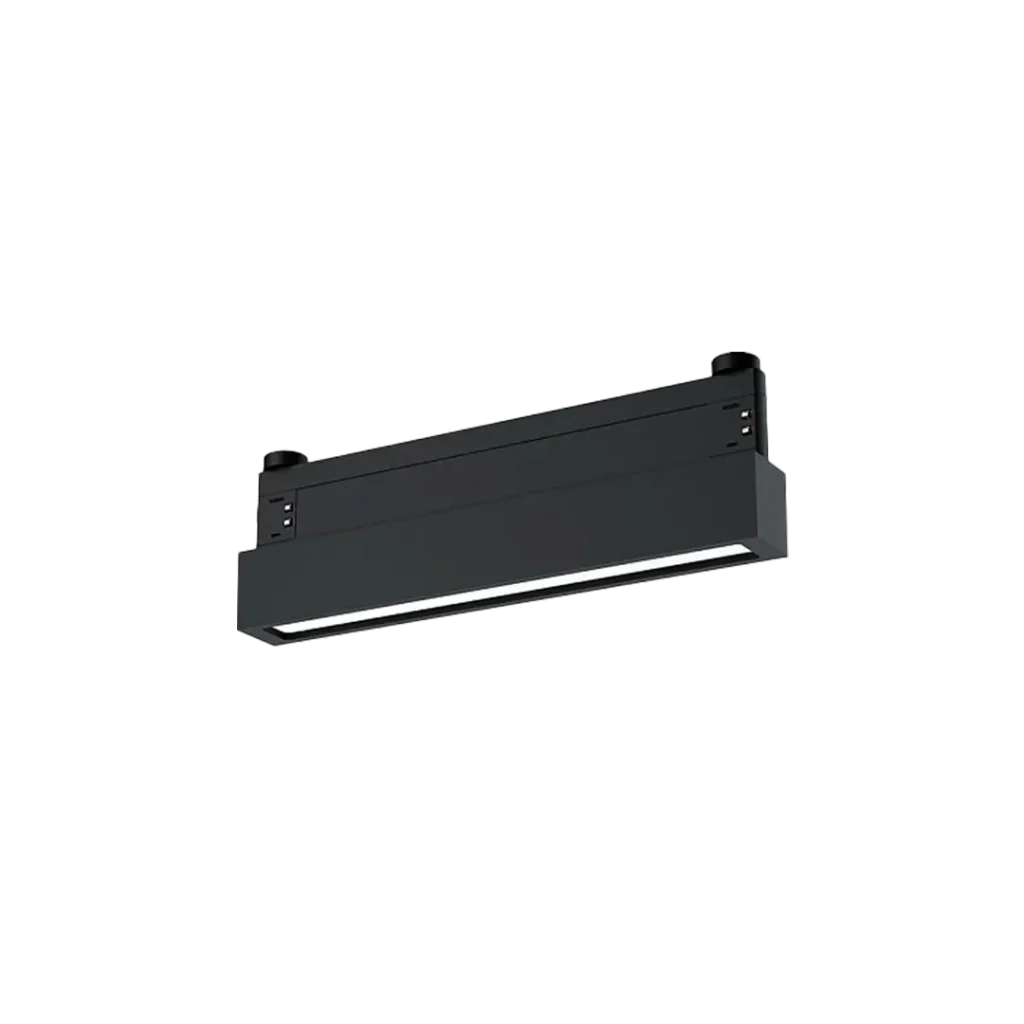

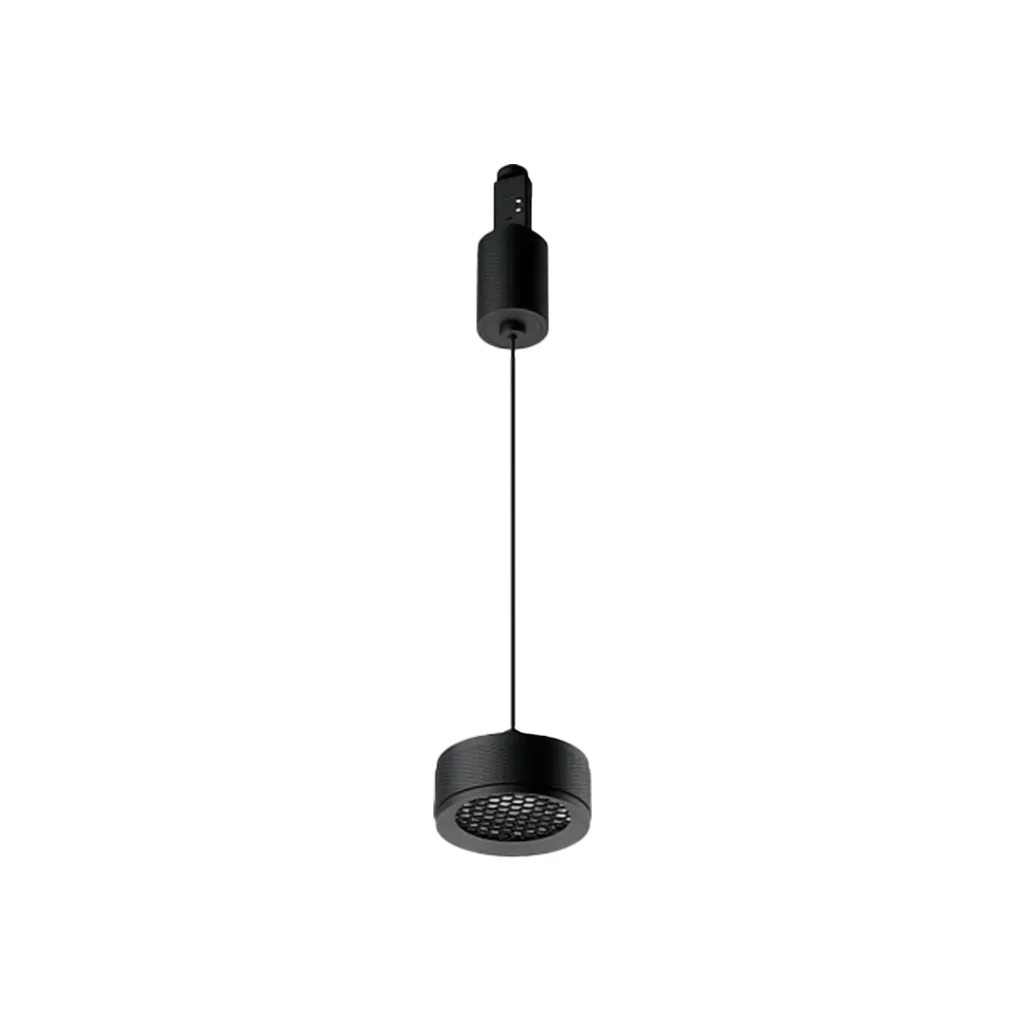

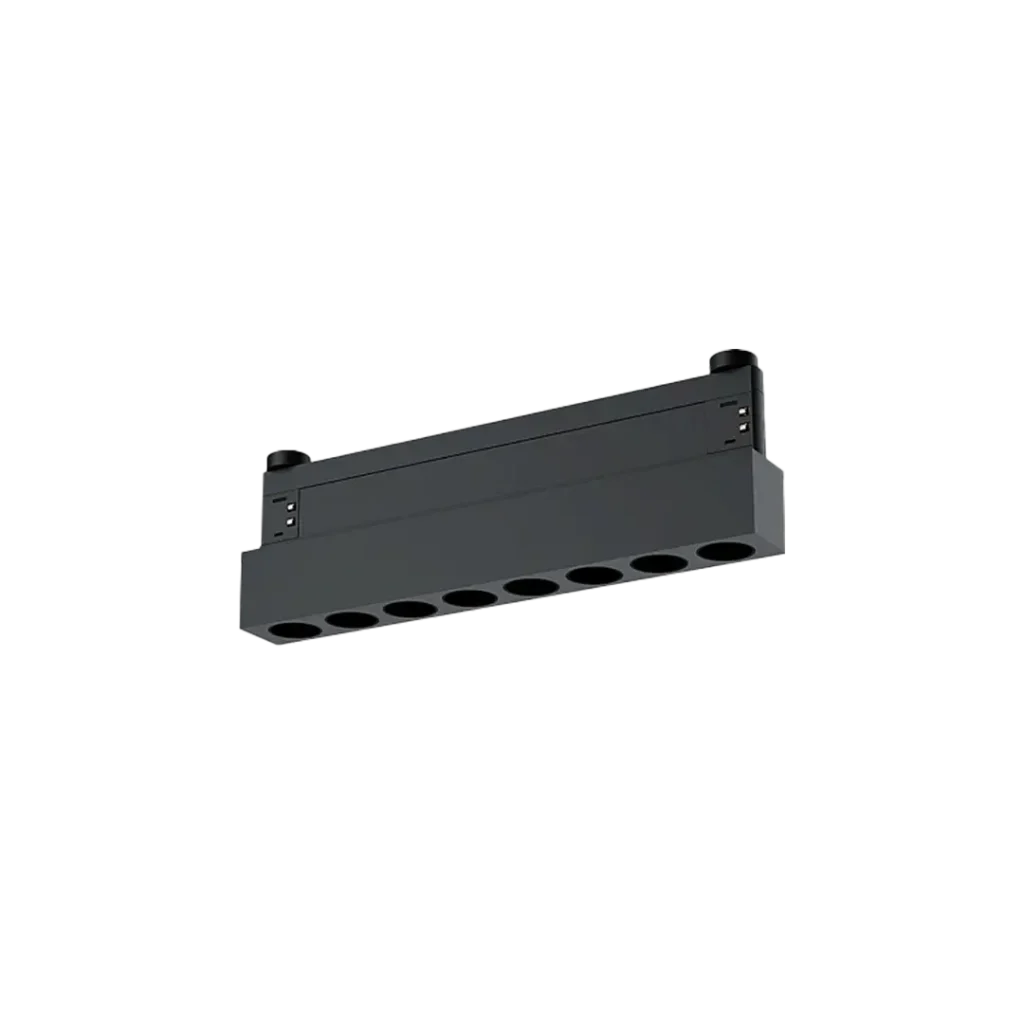

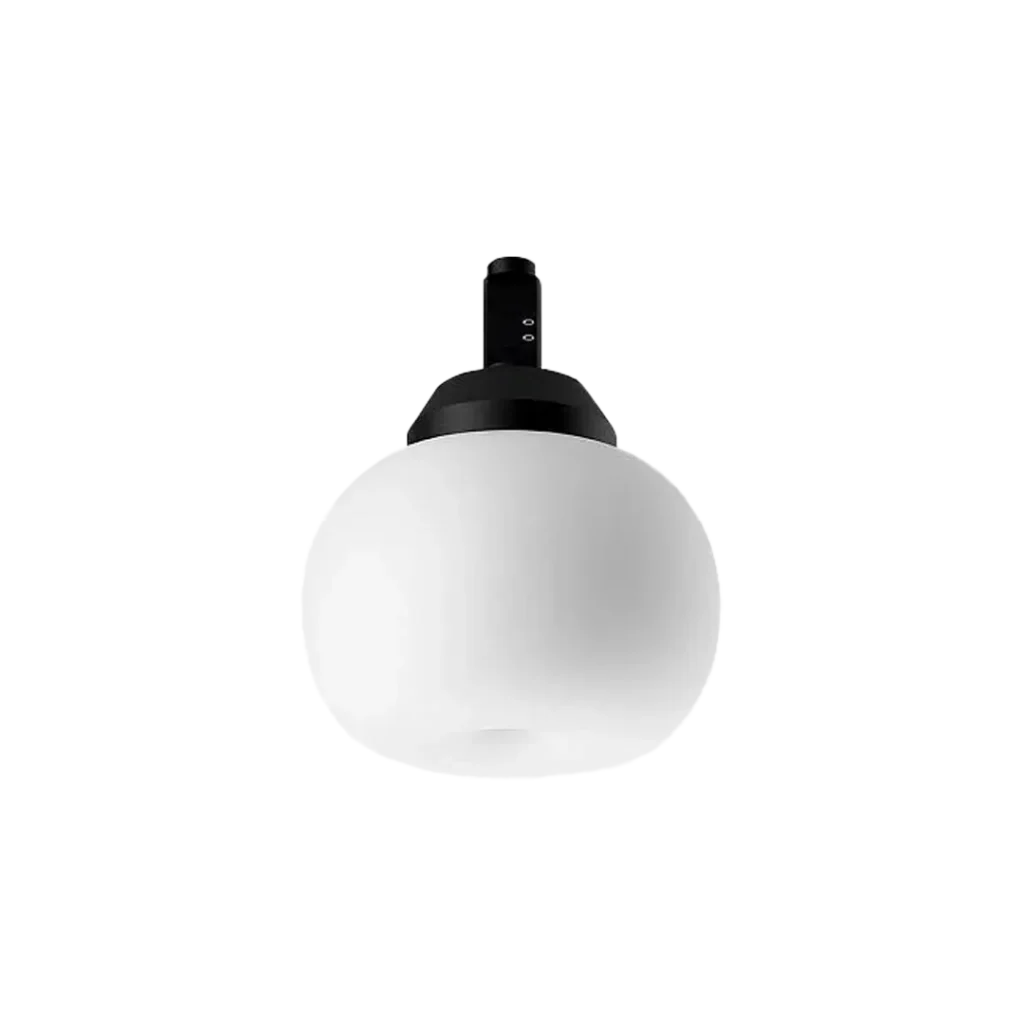

انواع چراغ سیستم روشنایی چرمی مگ لوکس
مشخصات فنی سیستم روشنایی چرمی مگ لوکس
مشخصات الکتریکال و سیستم کنترل:
- ولتاژ ورودی: 48V DC ایمن (SELV) با قابلیت اتصال به درایورهای ریموت و توکار استاندارد
- توان مصرفی ماژولها: بازه توانی متنوع از ۵ تا ۲۴ وات متناسب با طول و نوع ماژول (خطی، اسپات، بلتی و…)
- پروتکل‌های کنترل روشنایی: سازگار با سیستم‌های هوشمند ساختمان (BMS) شامل DALI-2، Zigbee، Tuya، 0-10V و RF
- ضریب توان (Power Factor): PF≥0.95\text{PF} \ge 0.95 برای بهینه‌سازی مصرف انرژی و کاهش تلفات شبکه
متریال، ساختار بدنه و فینیشینگ:
- بدنه اصلی ریل: آلومینیوم اکسترود شده با آلیاژ مهندسی (EN AW-6063) و پوشش رنگ پودری الکترواستاتیک مشکی مات ضد خش
- روکش دکوراتیو: تسمه چرمی طبیعیِ فرآوری‌شده به رنگ قهوه‌ای گرم (طراحی اختصاصی انطباق‌پذیر با سبک‌های مدرن و کلاسیک)
- قطعات و فینیشینگ ماژولها: در سه طیف متالیک شاخص شامل نقره‌ای (Silver)، مسی (Copper) و مشکی (Black)
- سیستم اتصال مغناطیسی: مکانیزم قفل‌شونده مغناطیسی قدرتمند با پین‌های طلا‌کاری‌شده جهت ایمنی و هدایت الکتریکی پایدار
پارامترهای اپتیکی و عملکرد نوری
- شاخص تفکیک رنگ (CRI): CRI≥90\text{CRI} \ge 90 (و گزینه‌های سفارشی CRI≥95\text{CRI} \ge 95) جهت بازنمایی دقیق و طبیعی رنگ بافت چرم و اجزای داخلی
- دمای رنگ نور (CCT): ۲۷۰۰K (آفتابی)، ۳۰۰۰K (گرم)، ۴۰۰۰K (طبیعی) و فناوری Tunable White در مدل‌های سفارشی
- بهره نوری (Luminous Efficacy): ۸۵ تا ۱۱۰ لومن بر وات بر اساس نوع منبع نوری (LEDهای ماژولار مبتنی بر چیپ‌های معتبر جهانی LM-80)
- زاویه تابش ماژولها: متغیر از ۱۵ و ۲۴ درجه (برای اسپات‌ها) تا ۱۲۰ درجه (برای ماژول‌های خطی و نشر عمومی)
| PRODUCT CODE | DIMENSION (MM) (W-L-H) | CRI | BODY COLOR | CCT (K) | IP | LUMINANCE | POWER |
|---|---|---|---|---|---|---|---|
| NMLM3010 | 44 * 300 * 23 | ≤85 | BL | W – N – C | 42 | 1200 | 10 |
| NMLM4520 | 44 * 450 * 23 | ≤85 | BL | W – N – C | 42 | 1440 | 20 |
| NMLM6030 | 44 * 600 * 23 | ≤85 | BL | W – N – C | 42 | 2400 | 30 |
| PRODUCT CODE | DIMENSION (MM) (W-L-H) | CRI | BODY COLOR | CCT (K) | IP | LUMINANCE | POWER |
|---|---|---|---|---|---|---|---|
| NMBM1106 | 44 * 110 * 23 | ≤90 | BL | W – N – C | 42 | 720 | 6 |
| NMBM2212 | 44 * 220 * 23 | ≤90 | BL | W – N – C | 42 | 1440 | 12 |
| NMBM3318 | 44 * 330 * 23 | ≤90 | BL | W – N – C | 42 | 2160 | 18 |
| NMBM4424 | 44 * 440 * 23 | ≤90 | BL | W – N – C | 42 | 2880 | 24 |
| PRODUCT CODE | DIMENSION (MM) (D-W-H) | CRI | BODY COLOR | CCT (K) | IP | LUMINANCE | POWER |
|---|---|---|---|---|---|---|---|
| NMLM2306 | 123 * 23 * Ø50 | ≤90 | BL | W – N – C | 42 | 720 | 6 |
| NMLM2312 | 133 * 23 * Ø60 | ≤90 | BL | W – N – C | 42 | 1440 | 12 |
| NMLM2318 | 143 * 23 * Ø60 | ≤90 | BL | W – N – C | 42 | 2160 | 18 |
| PRODUCT CODE | DIMENSION (MM) (W-L-H) | CRI | BODY COLOR | CCT (K) | IP | LUMINANCE | POWER |
|---|---|---|---|---|---|---|---|
| NMSM5006 | 150 * 23 * Ø50 | ≤90 | BL | W – N – C | 42 | 720 | 6 |
| NMSM5012 | 300 * 23 * Ø50 | ≤90 | BL | W – N – C | 42 | 1440 | 12 |
| PRODUCT CODE | DIMENSION (MM) (W-L-H) | CRI | BODY COLOR | CCT (K) | IP | LUMINANCE | POWER |
|---|---|---|---|---|---|---|---|
| NMSM5006 | 150 * 23 * Ø50 | ≤90 | BL | W – N – C | 42 | 720 | 6 |
| NMSM5012 | 300 * 23 * Ø50 | ≤90 | BL | W – N – C | 42 | 1440 | 12 |
تجهیزات جانبی سیستم روشنایی چرمی مگ لوکس
| PRODUCT CODE | DIMENSION (MM) (W-L-H) | CRI | BODY COLOR | CCT (K) | IP | LUMINANCE | POWER |
|---|---|---|---|---|---|---|---|
| NMPM4100 | 35 * 240 * 23 | – | BL | – | 42 | – | 100 |
| NMPM6200 | 35 * 260 * 23 | – | BL | – | 42 | – | 200 |
| NMPM8300 | 44 * 280 * 23 | – | BL | – | 42 | – | 300 |
مزایا و برتری سیستم روشنایی چرمی مگ لوکس
مزیت رقابتی MagLux رهایی از هندسه‌های صلب بدون سازش در کیفیت فنی است:
تلفیق چرم و فلز:
حضور چشم‌نواز تسمه چرمی قهوه‌ای در کنار فینیش‌های متالیک ماژولها، غنای لمسی و بصری را ارتقا می‌دهد.
انعطاف هندسی نامحدود:
قابلیت فرم‌دهی منحنی، خطی و تعلیق چندگانه روی سقف و دیوار.
تنوع ماژول‌های مگنتی:
ترکیب ماژول‌های خطی، اسپات، بلید و گوی بدون تداخل الکتریکی و با اتصال کلیکی ایمن.
تغذیه ایمن 48V DC:
بدون خطر شوک الکتریکی و با بازده انرژی عالی در خطوط طولانی.
کیفیت بصری عالی:
کنترل دقیق فلیکر (Flicker-Free) و تطابق بصری کامل با استاندارد EN 12464-1.
کاربردها و فضاهای مناسب سیستم روشنایی چرمی مگ لوکس
مگلوکس برای پروژه‌هایی قابل بررسی است که در آنها ظاهر چراغ، انعطاف چیدمان و کیفیت نور به یک اندازه اهمیت دارند. انتخاب تعداد و نوع ماژولها باید با توجه به ابعاد فضا، ارتفاع نصب، رنگ سطوح و فعالیت کاربران انجام شود.
ماژول‌های مرجع بررسی‌شده دارای درجه حفاظت IP20 هستند و برای محیط‌های داخلی خشک در نظر گرفته میشوند. استفاده در فضای باز، محیط مرطوب یا محل در معرض پاشش آب، به محصولی با درجه حفاظت متناسب نیاز دارد.
برای فضاهای کاری نیز دستیابی به روشنایی کافی و آسایش بصری باید از طریق محاسبات پروژه ارزیابی شود؛ انتخاب یک چراغ به‌تنهایی، انطباق کل فضا با الزامات روشنایی را تضمین نمیکند.
فضاهای مسکونی و ویلاهای لوکس
سالن‌های غذاخوری و نشیمن‌های معلق
لابی هتل‌ها و رستوران‌های تجملاتی
بوتیک‌ها، گالری‌ها و فضاهای نمایشگاهی معماری
مشاوره فنی و امکان سنجی پروژه
انتخاب چیدمان مناسب در سیستم MagLux به ارزیابی دقیق ارتفاع سقف، وزن تعلیق و محاسبات افت ولتاژ نیاز دارد. مهندسان دپارتمان روشنایی نورا آماده‌اند تا نقشه‌های اتوکد و مدل سه‌بعدی پروژه‌تان را بررسی کرده و راهکار بهینه تعلیق و توزیع درایور را تدوین نمایند. با تکمیل این فرم، گزارش محاسبات نوری استاندارد، کد قطعات پیشنهادی و دیاگرام کامل وایرینگ الکتریکال اختصاصی را دریافت کنید.
تولید سفارشی سیستم روشنایی چرمی مگ لوکس
نورا سیستم MagLux را دقیقاً بر مبنای اقتضائات طرح شما تولید میکند؛ از تنظیم سفارشی طول تسمه چرمی و رنگ‌بندی اتصالات فلزی بر اساس پالت رنگی فضا گرفته تا سفارشی‌سازی زوایای تابش اپتیک‌ها، توان ماژولها و تعریف پروتکل‌های درایور اکسترنال برای تلفیق با سیستم خانه هوشمند پروژه.

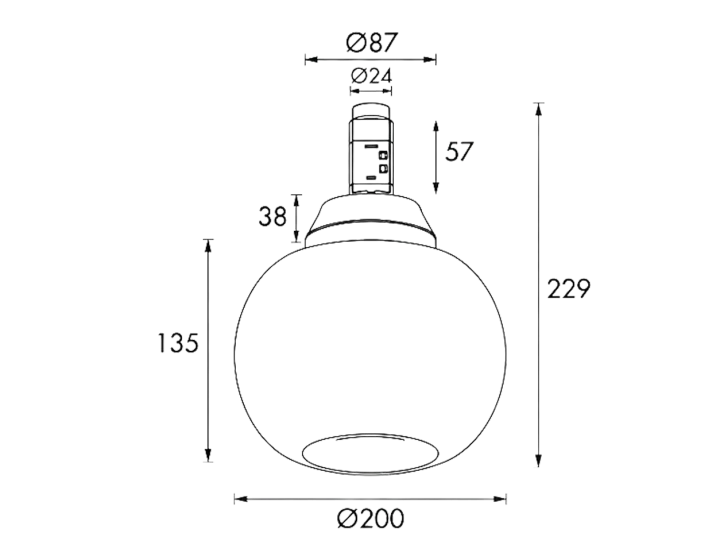

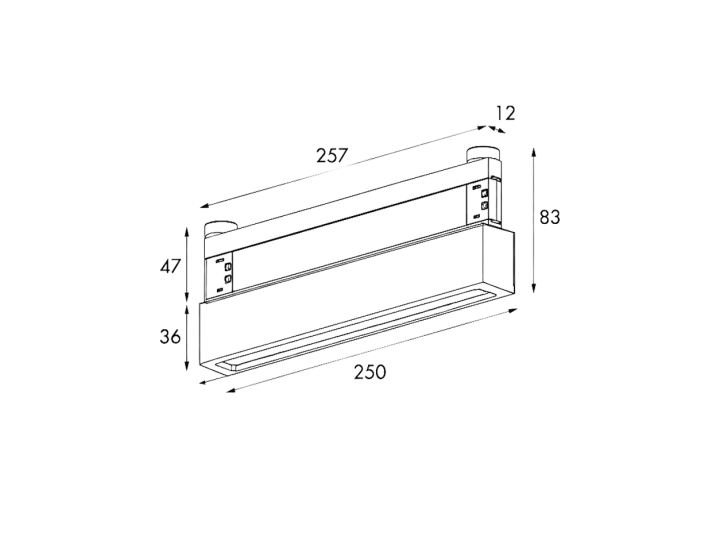

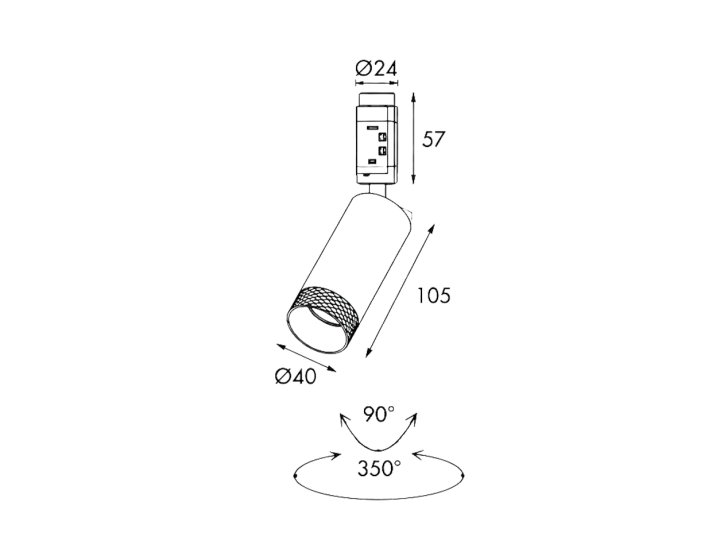

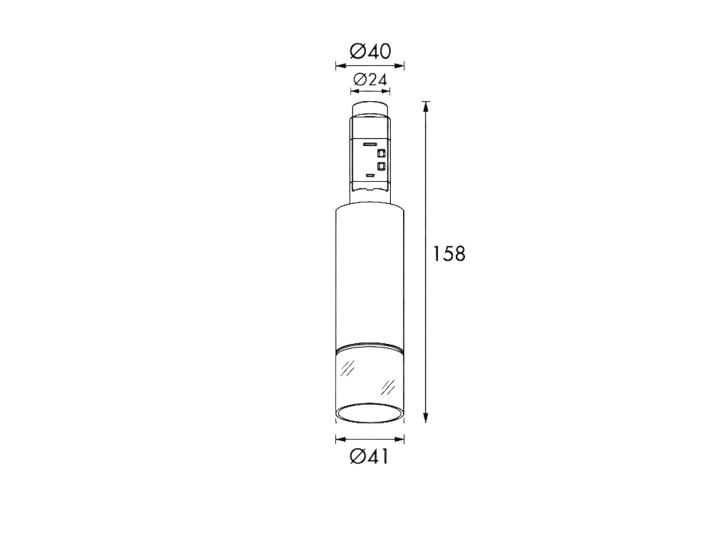

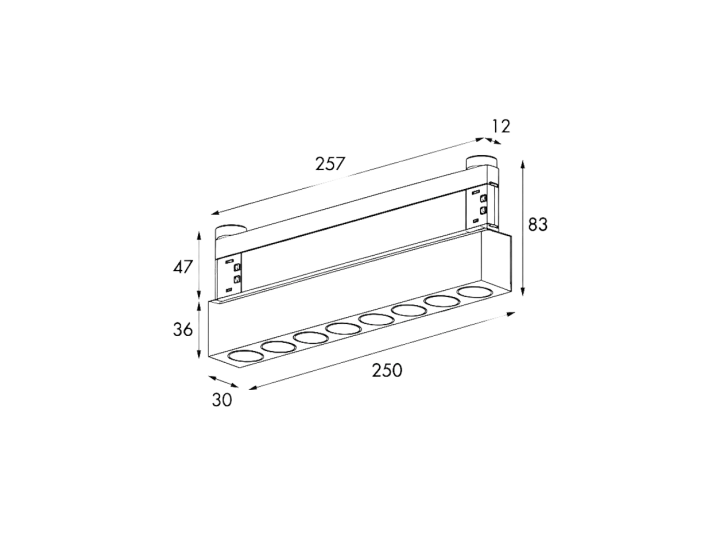

Schematic
MagLux Lighting System
در پروژه‌های معماری، ابعاد و فرم مسیر روشنایی باید با هندسه فضا و جزئیات اجرایی هماهنگ باشد. نورا درخواست‌های سفارشی‌سازی مگلوکس را بر اساس نیاز پروژه بررسی میکند تا مشخصات ظاهری، نوری و اجرایی محصول در یک طرح هماهنگ تعریف شوند.
پوشش چرمی قهوه‌ای، ویژگی معرفی‌شده برای مگلوکس است. درخواست تغییر رنگ، بافت یا سایر جزئیات پوشش، پس از بررسی نمونه متریال، امکان ساخت و شرایط نگهداری ارزیابی میشود.
فرایند سفارش با دریافت نقشه و نیازهای پروژه آغاز میشود. پس از امکان‌سنجی، مشخصات فنی و ظاهری، دامنه تأمین، هزینه و زمان تحویل در پیشنهاد پروژه مشخص خواهند شد. تولید بر مبنای نقشه و مشخصات تأییدشده انجام میشود.

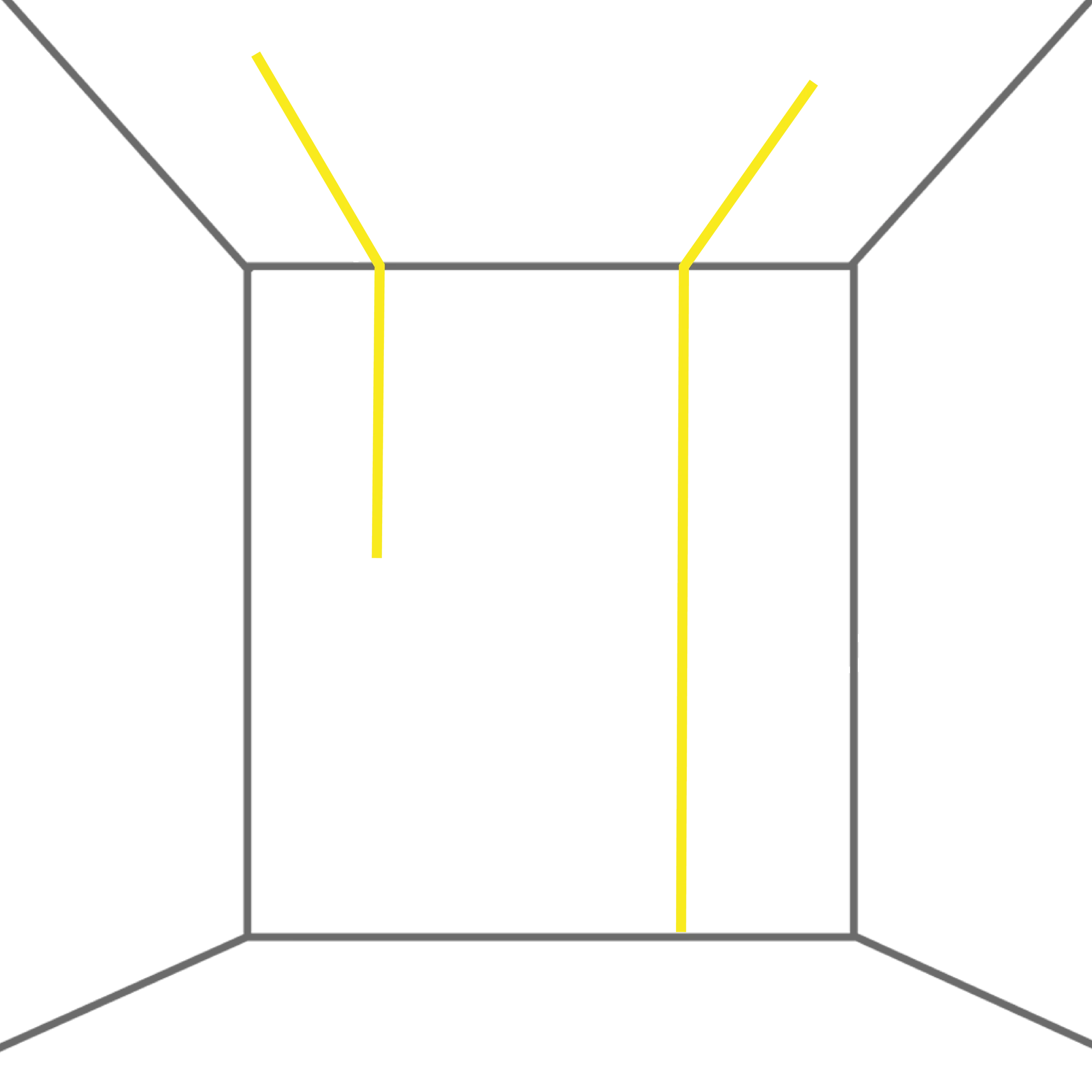

Lighting Design
Be creative in compositions
از ترکیبهای پیشنهاد شده الهام بگیرید و چیدمان چراغها را به آن ترتیب که میخواهید در فضا ادغام کنید.
ادغام با سنسورها:
تعبیه سنسورهای حرکتی (PIR) و سنسورهای نور محیطی (Daylight Harvesting) مستقیماً در ماژول‌های ریل برای بهینه‌سازی مصرف انرژی.
Body Colors
Wide colour range
رنگ پروفیل (RAL Customization):
امکان پوشش پروفیل با هر رنگی از طیف RAL برای تطبیق کامل با رنگ سقف یا دکوراسیون داخلی.
دانلود فایل‌های فنی و مدل‌های سه بعدی 3D
برای معماران و طراحان نورپردازی که از نرم‌افزارهای محاسباتی استفاده می‌کنند، دسترسی به دیتای دقیق فنی اولین گام است. شما می‌توانید فایل‌های زیر را برای استفاده در پروژه‌های خود دانلود کنید:
- فایل‌های IES: برای محاسبات دقیق روشنایی در نرم‌افزارهای حرفه‌ای نظیر Dialux.
- فایل‌های BIM/Revit: مدل‌های سه‌بعدی دقیق برای ادغام در مدل‌سازی‌های معماری و تأسیساتی.
- کاتالوگ فنی (Datasheet): شامل جزئیات ابعادی، منحنی‌های پخش نور و اطلاعات نصب.
DOWNLOAD technical files with NOORA constructor pro
2D FILES
DOWNLOAD DWG | PDF
3D FILES
DOWNLOAD FBX | MAX | 3DS | SKP | DXF
PHOTOMETRIC FILES
DOWNLOAD IES | LDT
(PDF) TECHNICAL
DOWNLOAD DATASHEET | INSTALLATION
راهنمای نصب و راه‌اندازی
INSTALLATION
Fast and Easy Installation
نصب سیستم مگ لوکس نیازمند رعایت دقیق دستورالعمل‌های فنی است تا عملکرد مغناطیسی و ایمنی الکتریکی تضمین شود
گالری تصاویر پروژه‌های مرتبط
در گالری مگلوکس، نحوه قرارگیری مسیر روشنایی در فضا، ترکیب ماژولها و ارتباط پوشش چرمی با متریال معماری نمایش داده میشود. نماهای عمومی، نقش سیستم در طراحی داخلی را نشان می‌دهند و تصاویر نزدیک، جزئیات ساخت و اتصال چراغها را قابل بررسی می‌کنند.
سوالات متداول سیستم روشنایی چرمی مگ لوکس
در این بخش به سوالات رایج معماران، مهندسان برق و کارفرمایان پاسخ داده شده است. این پرسش‌ها به شما کمک میکند تصمیم‌گیری آگاهانه‌تری برای پروژه خود داشته باشید.
تفاوت مگلوکس با یک چراغ ثابت چیست؟
در مگلوکس، میتوان چند نوع ماژول سازگار را روی مسیر ترکیب کرد و موقعیت آنها را متناسب با طراحی نور تغییر داد. این ویژگی برای فضاهایی با چند نیاز نوری یا چیدمان قابل تغییر مفید است.
آیا تمام چراغهای مگنتی ۴۸ ولت به مگلوکس متصل میشوند؟
خیر. یکسانبودن ولتاژ، سازگاری را تضمین نمیکند. شکل اتصال، ابعاد مسیر، آرایش کنتاکتها، قطبیت و روش کنترل باید با سیستم مطابقت داشته باشند.
آیا سیستم 48 ولت ایمن است؟
بله، استفاده از 48 ولت DC یکی از استانداردهای ایمنی جهانی در سیستم‌های مگنتی است که خطر برق‌گرفتگی را به صفر می‌رساند.
آیا مگلوکس میتواند نور اصلی فضا را تأمین کند؟
بسته به ابعاد فضا، ارتفاع نصب، شار نوری و ترکیب ماژولها، میتوان آن را برای مشارکت در روشنایی عمومی طراحی کرد. کافیبودن نور باید با محاسبات بررسی شود و در بعضی پروژهها به منابع مکمل نیاز خواهد بود.
نور ۳۰۰۰ کلوین مناسبتر است یا ۴۰۰۰ کلوین؟
نور ۳۰۰۰ کلوین ظاهر گرمتری دارد و معمولاً برای فضاهای نشیمن و پذیرایی بررسی میشود. نور ۴۰۰۰ کلوین ظاهر خنثیتری دارد و میتواند برای برخی فضاهای کاری و تجاری مناسب باشد. انتخاب نهایی به مصالح، کاربری و سایر منابع نور وابسته است.بسته به ابعاد فضا، ارتفاع نصب، شار نوری و ترکیب ماژولها، میتوان آن را برای مشارکت در روشنایی عمومی طراحی کرد. کافیبودن نور باید با محاسبات بررسی شود و در بعضی پروژهها به منابع مکمل نیاز خواهد بود.
آیا سیستم مستقیماً به برق شهر متصل میشود؟
خیر. مسیر با ولتاژ نامی ۴۸ ولت کار میکند و به منبع تغذیه سازگار نیاز دارد. اتصال برق ورودی و تجهیزات حفاظتی باید توسط فرد متخصص انجام شود.
شرایط گارانتی، نگهداری و استانداردهای کیفی
ما به کیفیت خروجی کارمان اعتماد داریم. چراغهای مگ اسمارت نورا با رعایت استانداردهای EN 12464-1 (برای روشنایی فضاهای داخلی) تولید میشوند.
- گارانتی تعویض و خدمات: ارائه گارانتی رسمی نورا برای درایورها و ماژول‌های نوری.
- نگهداری آسان: سیستم مگنتی به گونه‌ای طراحی شده که دسترسی به قطعات و جابه‌جایی آنها بدون نیاز به تخصص پیچیده امکان‌پذیر باشد.
- طول عمر: استفاده از چیپ‌های باکیفیت و سیستم هیت‌سینک آلومینیومی که طول عمر بالای ۵۰،۰۰۰ ساعت را تضمین میکند.
