معرفی چراغ مگنتی مگ شیلد MAGSHIELD
چراغ خطی مگنتی ضدآب مگشیلد (Noora MagShield)، پاسخی فناورانه و مهندسی به یکی از بزرگ‌ترین چالش‌های معماران و طراحان روشنایی است: انتقال زیبایی‌شناسی مینیمال چراغ مگنتی داخلی به فضاهای مرطوب، نیمه‌باز و فضای بیرونی (Outdoor / Wet Locations).
مگشیلد یک پلتفرم مولتی‌ترک ۴۸ ولت ماژولار است که با بهرهگیری از هوزینگ آلومینیوم آنودایز مقاوم در برابر خوردگی، اتصالات مگنتی با قفل مضاعف مکانیکی (Dual Mechanical-Magnetic Lock)، و درزگیری چندلایه پلیمری به همراه شیلدهای محافظ دیفیوزر، استاندارد حفاظتی IP65/IP54 را تامین میکند. این سیستم به معماران و مهندسان اجازه می‌دهد تا بدون نگرانی از نفوذ آب، گردوغبار، بخار کلردار و پاشش آب، تداوم خطوط نورپردازی مینیمال را از لابی و فضاهای داخلی به استخرها، بالکن‌ها، روف‌گاردن، سایبان‌های نما و رواق‌های ورودی امتداد دهند.
انواع چراغ چراغ مگنتی مگ شیلد
مشخصات فنی چراغ مگنتی مگ شیلد

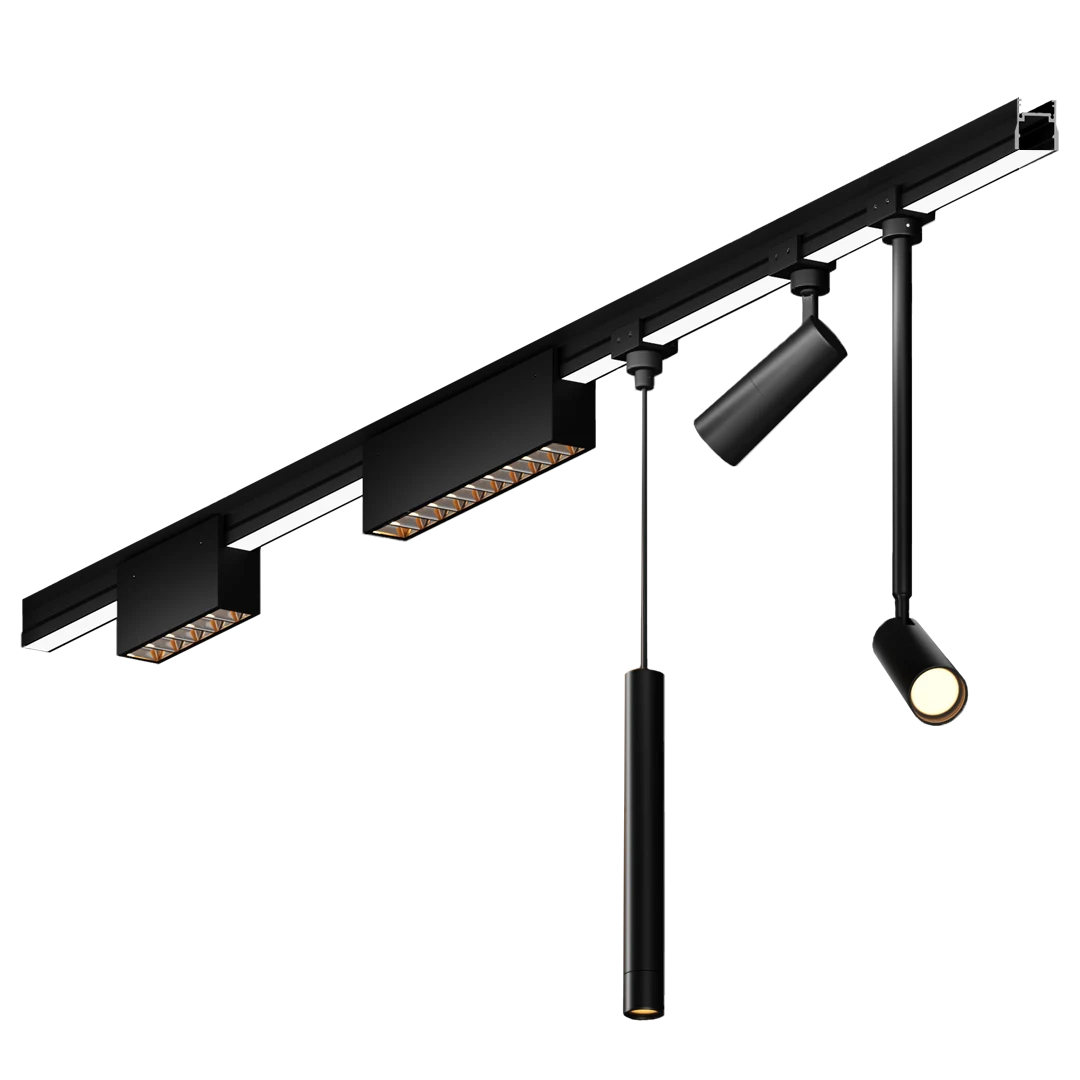

جدول تیپولوژی ماژول‌های نوری مگشیلد
| نام ماژول | کد محصول | نوع ماژول و نحوه نوردهی | توان (W) | شار نوری (Lm) | درجه تابش (Beam Angle) | CRI | ابعاد تقریبی (mm) | درجه حفاظت |
|---|---|---|---|---|---|---|---|---|

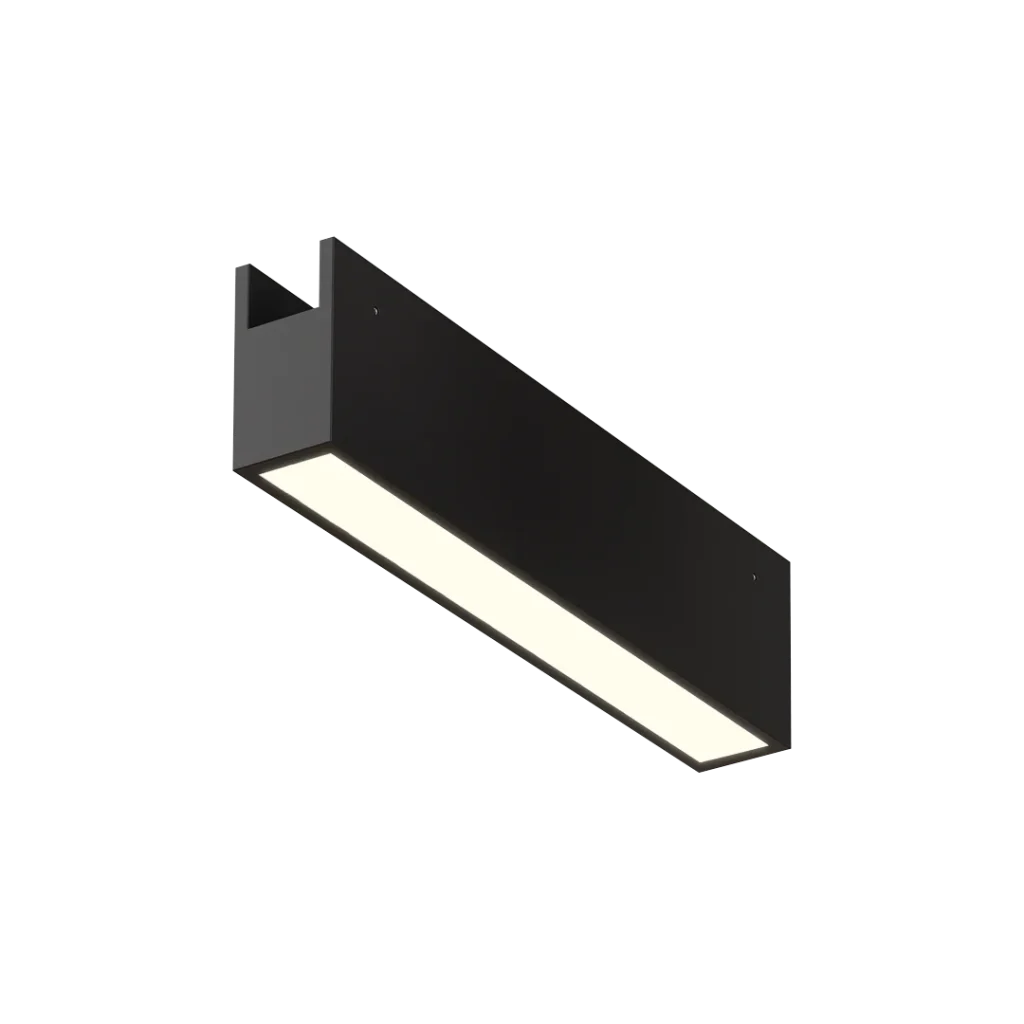

| MagShield Linear Diffuser | NMSL-L600 | خطی متوالی با شیلد آب‌بند ضد UV | 15W / 25W | 1400 – 2400 | 110° (یکنواخت) | >90 | 600×32×45 | IP65 |

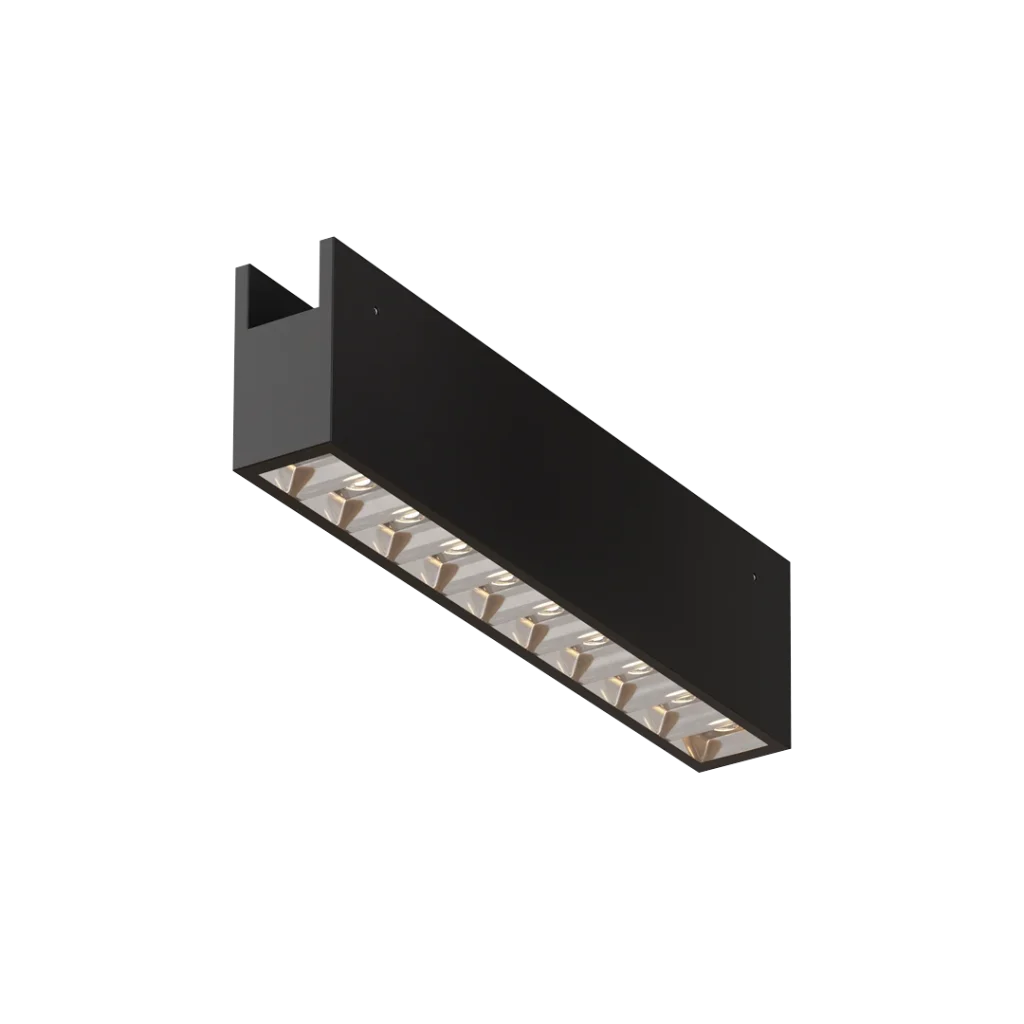

| MagShield Linear Spot | NMSL-D300 | خطی نقطه‌ای دارک‌لایت ضدخیره | 12W / 18W | 1050 – 1650 | 24° / 36° / 48° | >92 | 300×32×45 | IP65 |

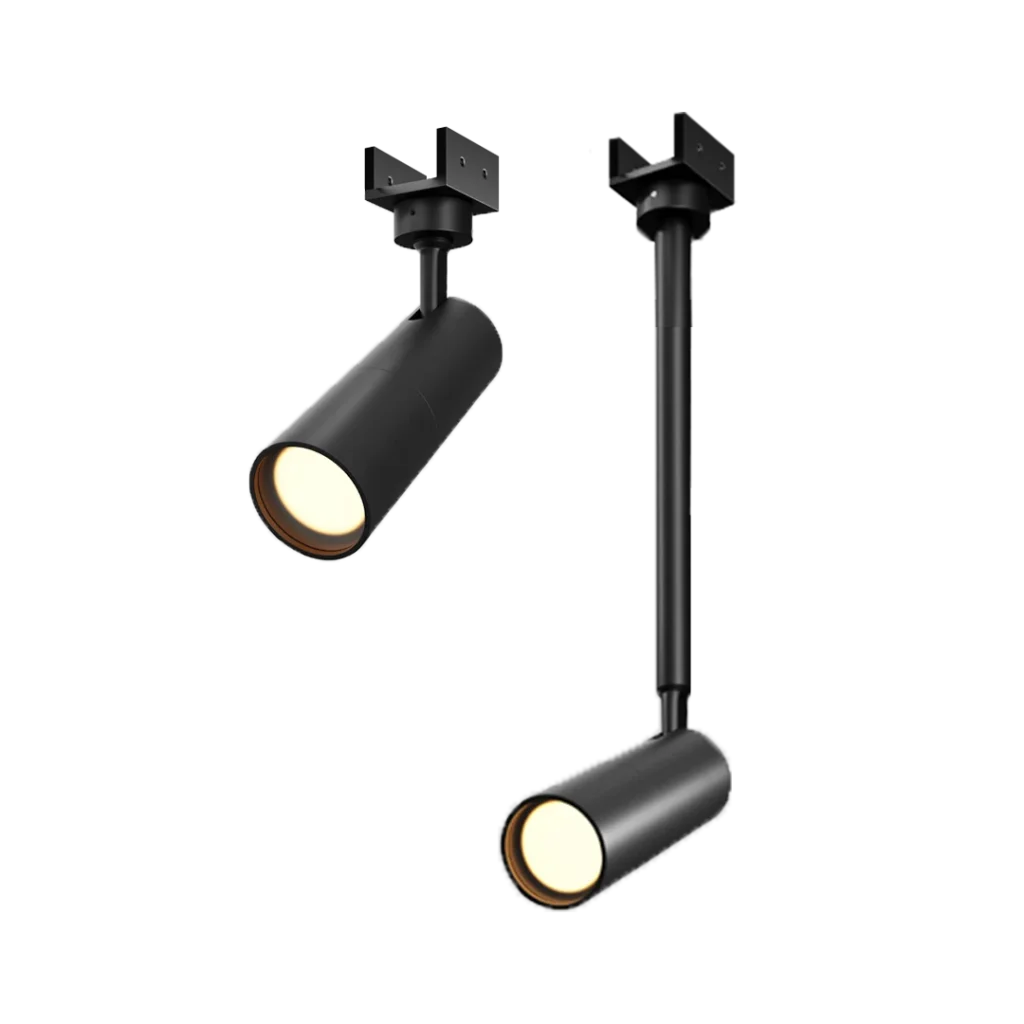

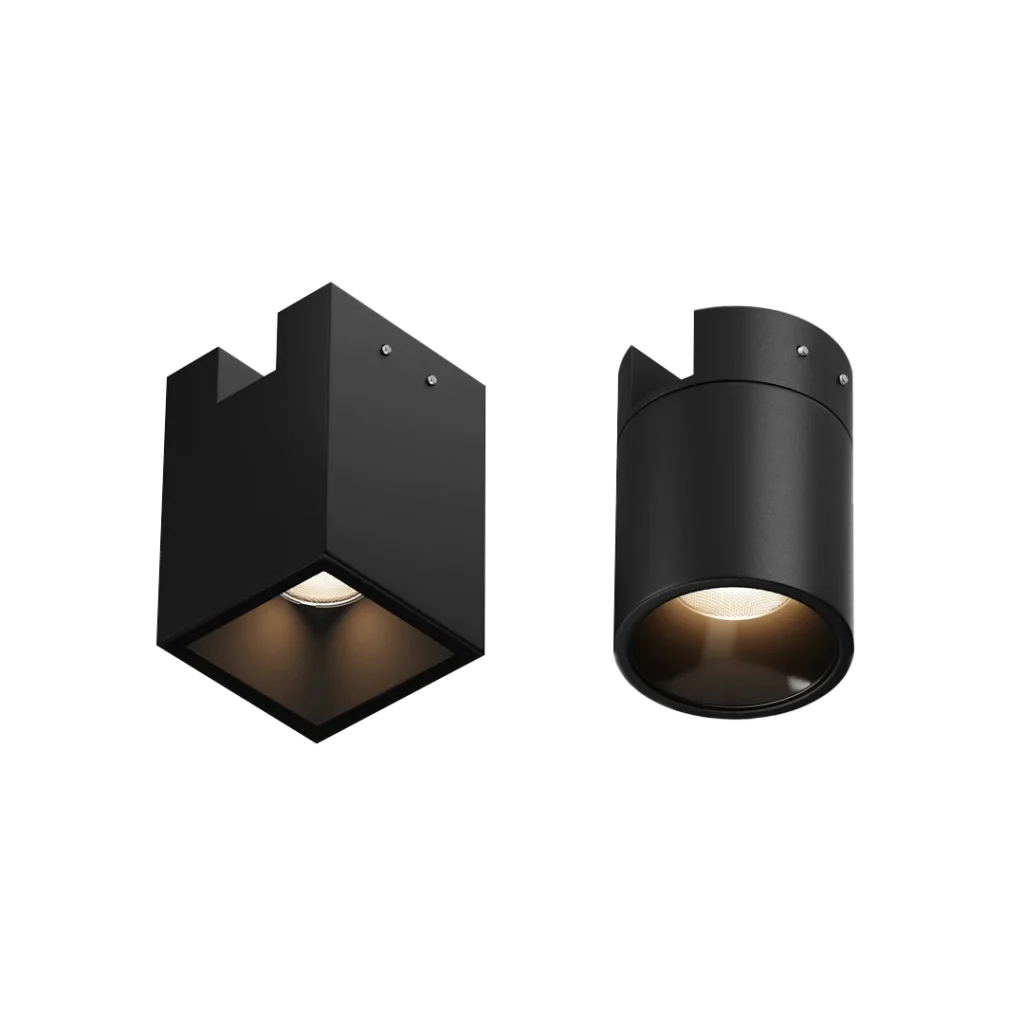

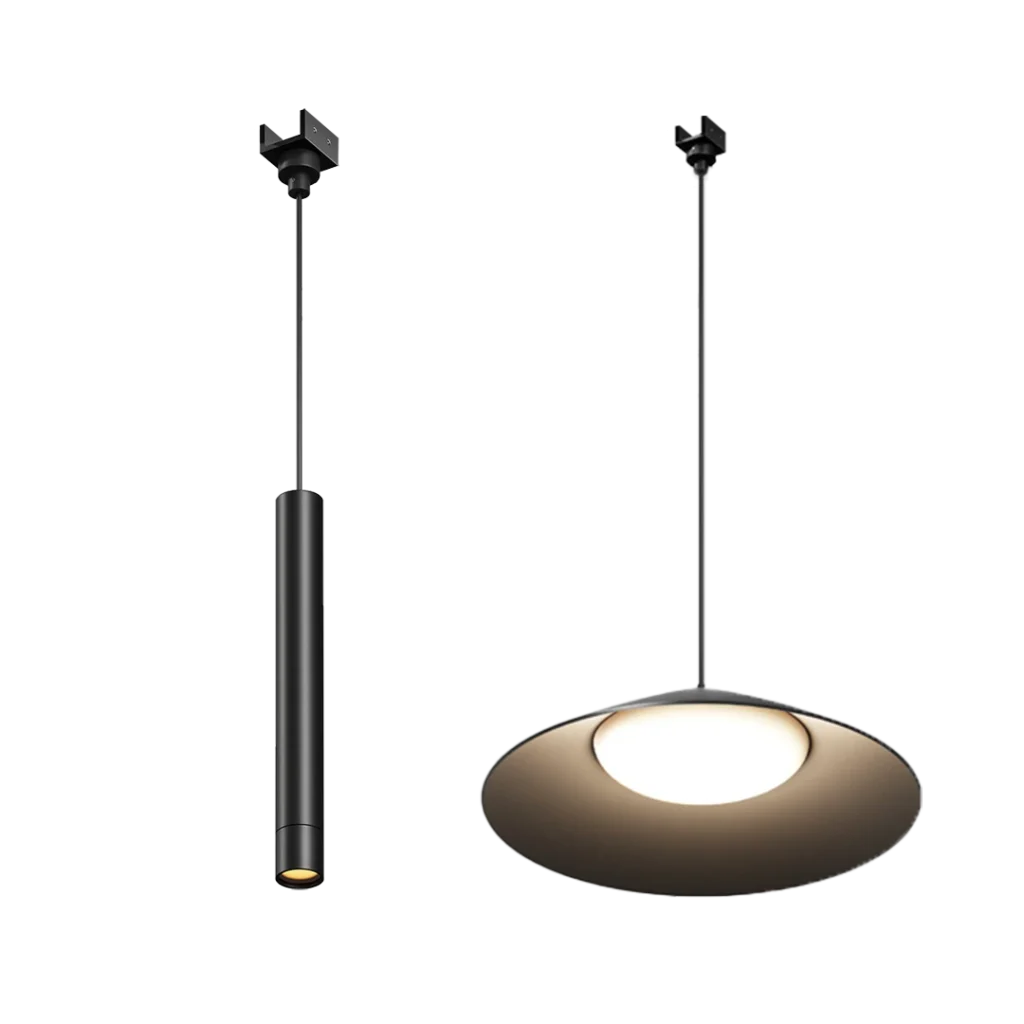

| MagShield Spot Cylindrical | NMSS-C050 | اسپات استوانه‌ای متحرک (350°/90°) | 10W / 15W | 900 – 1350 | 15° / 24° / 36° | >95 | Ø50×110 | IP65 |
| MagShield Pendant | NMSP-P040 | چراغ آویز اسپات دکوراتیو فضای باز | 8W / 12W | 720 – 1100 | 24° / 38° | >90 | Ø40×250 | IP65 |
| MagShield Dot Accent | NMSD-D030 | ماژول میکرو اسپات نقطه‌ای متمرکز | 4W / 6W | 360 – 550 | 15° / 30° | >92 | 120×32×40 | IP65 |
مشخصات سیستمی و بدنه:
پارامترهای الکتریکی:
- ولتاژ تغذیه 48V DC ایزوله (Safety Extra-Low Voltage – SELV)، مجهز به برد محافظت در برابر Surge، پولاریته معکوس و اضافه‌ولتاژ.
پارامترهای کیفی نور:
- CRI>90 (با سفارشی‌سازی CRI>97 R9>80)، پایداری گام مک‌آدم MacAdam Ellipse < 3 SDCM، گزینه‌های دمای رنگ نوری (CCT): 2700K, 3000K, 4000K و قابلیت سفارشی‌سازی Tunable White (2700K–6500K). طول عمر اسمی L80/B10 > 60,000 ساعت.
متریال بدنه و مقاومت فیزیکی:
آلومینیوم اکسترود 6063-T5 با عملیات پیش‌رنگ شیمیایی و پوشش الکترواستاتیک مقاوم در برابر اشعه UV و اسپری نمک (Saline Resistance مناسب محیط‌های ساحلی). ضریب مقاومت ضربه IK08.
نوع ریل و نحوه نصب:
- ارائه در سه ساختار:
- ریل توکار تریم‌لس (Trimless Plaster-in) مخصوص زیرسازی سقف کناف بیرونی (Aquapanel / Cement Board).
- ریل توکار فریم‌دار (Flanged Recessed) با گسکت آب‌بند محیطی.
- ریل روکار و آویز اکسترود تقویت‌شده با اتصالات پیچی و بست‌های استیل 316.
پروتکلهای کنترلی: قابلیت کنترل On/Off، DALI-2 (قابلیت آدرسدهی مجزا به هر چراغ با چیدمان آزاد)، 0-10V و ماژول‌های کنترل هوشمند Zigbee/Casambi وایرلس.
| PRODUCT CODE | DIMENSION (MM) (W-L-H) | CRI | BODY COLOR | CCT (K) | IP | LUMINANCE | POWER |
|---|---|---|---|---|---|---|---|
| NMLM3010 | 44 * 300 * 23 | ≤85 | BL | W – N – C | 42 | 1200 | 10 |
| NMLM4520 | 44 * 450 * 23 | ≤85 | BL | W – N – C | 42 | 1440 | 20 |
| NMLM6030 | 44 * 600 * 23 | ≤85 | BL | W – N – C | 42 | 2400 | 30 |
| PRODUCT CODE | DIMENSION (MM) (W-L-H) | CRI | BODY COLOR | CCT (K) | IP | LUMINANCE | POWER |
|---|---|---|---|---|---|---|---|
| NMBM1106 | 44 * 110 * 23 | ≤90 | BL | W – N – C | 42 | 720 | 6 |
| NMBM2212 | 44 * 220 * 23 | ≤90 | BL | W – N – C | 42 | 1440 | 12 |
| NMBM3318 | 44 * 330 * 23 | ≤90 | BL | W – N – C | 42 | 2160 | 18 |
| NMBM4424 | 44 * 440 * 23 | ≤90 | BL | W – N – C | 42 | 2880 | 24 |
| PRODUCT CODE | DIMENSION (MM) (D-W-H) | CRI | BODY COLOR | CCT (K) | IP | LUMINANCE | POWER |
|---|---|---|---|---|---|---|---|
| NMLM2306 | 123 * 23 * Ø50 | ≤90 | BL | W – N – C | 42 | 720 | 6 |
| NMLM2312 | 133 * 23 * Ø60 | ≤90 | BL | W – N – C | 42 | 1440 | 12 |
| NMLM2318 | 143 * 23 * Ø60 | ≤90 | BL | W – N – C | 42 | 2160 | 18 |
| PRODUCT CODE | DIMENSION (MM) (D-W-H) | CRI | BODY COLOR | CCT (K) | IP | LUMINANCE | POWER |
|---|---|---|---|---|---|---|---|
| NMLM2306 | 123 * 23 * Ø50 | ≤90 | BL | W – N – C | 42 | 720 | 6 |
| NMLM2312 | 133 * 23 * Ø60 | ≤90 | BL | W – N – C | 42 | 1440 | 12 |
| NMLM2318 | 143 * 23 * Ø60 | ≤90 | BL | W – N – C | 42 | 2160 | 18 |
| PRODUCT CODE | DIMENSION (MM) (W-L-H) | CRI | BODY COLOR | CCT (K) | IP | LUMINANCE | POWER |
|---|---|---|---|---|---|---|---|
| NMSM5006 | 150 * 23 * Ø50 | ≤90 | BL | W – N – C | 42 | 720 | 6 |
| NMSM5012 | 300 * 23 * Ø50 | ≤90 | BL | W – N – C | 42 | 1440 | 12 |
تجهیزات جانبی چراغ مگنتی مگ شیلد
| PRODUCT CODE | DIMENSION (MM) (W-L-H) | CRI | BODY COLOR | CCT (K) | IP | LUMINANCE | POWER |
|---|---|---|---|---|---|---|---|
| NMFM2090 | 18 * 88 * 16 | – | BL | – | 42 | – | – |
مزایا و برتری چراغ مگنتی مگ شیلد
تداوم بصری از فضای داخلی به خارجی (Seamless In-Out Transition)
با مگشیلد دیگر نیازی به تغییر زبان طراحی روشنایی در گذر از سالن به تراس یا روف‌گاردن نیست؛ همان ظرافت سیستمهای مگنتی مدرن با مقاومت محیطی صنعتی در فضای باز اجرا می‌شود.
عایق‌بندی چندلایه مهندسی و شیلد یکپارچه (Sealed Optic Shielding)
برخلاف ریل‌های مگنتی معمول که مدار داخلی آن‌ها در معرض هواست، در مگشیلد ریل دارای درزگیرهای فشرده EPDM بوده و چراغ‌های خطی از پشت شیلدهای محافظ PMMA اکستروژن ضد اشعه فرابنفش نورافشانی می‌کنند؛ بدون زردشدگی، کدر شدن یا نفوذ میعانات گازی.
قفل مغناطیسی-مکانیکی دوگانه (Dual Lock Safety)
برای جلوگیری از هرگونه سقوط تصادفی در اثر وزش بادهای شدید فضاهای خارجی یا تنش‌های حرارتی، هر چراغ علاوه بر آهنرباهای نئودیمیومی پرقدرت، دارای مکانیزم قفل کلیکی فشاری استیل ضدزنگ است.
نهایت آزادی در جابجایی بدون افت عایق‌بندی
ماژول‌ها را میتوان در هر نقطه از ریل جاگذاری، کم یا زیاد کرد و شیلدهای پوششی فاصله خالی بین چراغها را کاملاً پلمپ و آب‌بند نگه می‌دارند.
ایمنی حداکثری افراد و تجهیزات (48V Safe Operation)
کاربری سیستم در نواحی مرطوب مانند استخرها و آب‌نماها خطر شوک الکتریکی ایجاد نخواهد کرد؛ زیرا تمام بستر با ولتاژ فوق‌ایمن 48V DC تغذیه می‌شود.
کاربردها و فضاهای مناسب چراغ مگنتی مگ شیلد
استخرهای سرپوشیده و مجموعه‌های اسپا (Indoor Pools & Spas):
مقاوم در برابر کلر معلق در فضا، تبخیر دائم و بخار آب اشباع، با حذف خطر برق‌گرفتگی.نماهای مدرن، رواق‌ها و ورودی ساختمان‌ها (Canopies & Façades):
تاکید بر خطوط نما، سقف‌های زیر کنسول و تامین روشنایی هدایت‌کننده ورودی لابی‌ها.روف‌گاردن، تراس‌های لوکس و پنت‌هاوس‌ها:
ایجاد سناریوهای منعطف نوری برای هم‌نشینی‌های شبانه، باربیکیو و فضای سبز خصوصی با قابلیت ضد گردوغبار و باران.ویلاهای ساحلی و اقلیم‌های شرجی:
بدنه مقاوم در برابر خوردگی و فرسایش نمکی برای پروژه‌های شمال و جنوب کشور.فضاهای نیمه‌باز هتل‌ها و رستوران‌های دارای حیاط یا پاسیو:
هماهنگ‌سازی نور تاکیدی بالای میزها با نور عمومی محیطی در فضای باز.
مشاوره فنی و امکان سنجی پروژه
درخواست بررسی مهندسی پروژه مگشیلد:
سیستمهای روشنایی ولتاژ پایین در فضاهای باز نیازمند محاسبه دقیق افت ولتاژ (Voltage Drop) بر اساس طول مسیر ریل، جانمایی منابع تغذیه 48 ولت ایزوله و محاسبه درجه حرارت محیطی هستند. تیم مهندسی نورا آماده است نقشه‌های کاد یا بستر مدلسازی سقف پروژه شما را بررسی و دیاگرام سیم‌کشی اختصاصی همراه با لیست محاسباتی ارائه دهد.
تولید سفارشی چراغ مگنتی مگ شیلد
نورا به عنوان تولیدکننده تخصصی سیستمهای روشنایی پروژه‌محور، مگشیلد را بر اساس ابعاد و متریال سقف پروژه شما بهینه‌سازی میکند:
Schematic
MagShield Lighting System
- ساخت ریل با طول‌های غیرمتعارف و قطعات زاویه‌ای سفارشی (کنج‌های سقف به دیوار یا چرخش‌های غیر ۹۰ درجه آب‌بند).
- رنگ‌آمیزی بدنه با کد رنگ رال (RAL) دلخواه معمار پروژه (شامل رنگ‌های مات پودری معماری: مشکی زبر سنباده‌ای، سفید شنی، آنتراسیت، بتنی و برنز).
- امکان استفاده از چیپ‌های تخصصی CRI>97 و کلوین‌های خاص معماری (مانند 2400K برای فضاهای آرامش‌بخش ویلایی).
- طراحی و تولید اتصالات اتصال به سقف‌های لوور چوبی، ترموود و سقف‌های بتن اکسپوز به همراه جعبه منبع تغذیه دفنی یا مخفی.

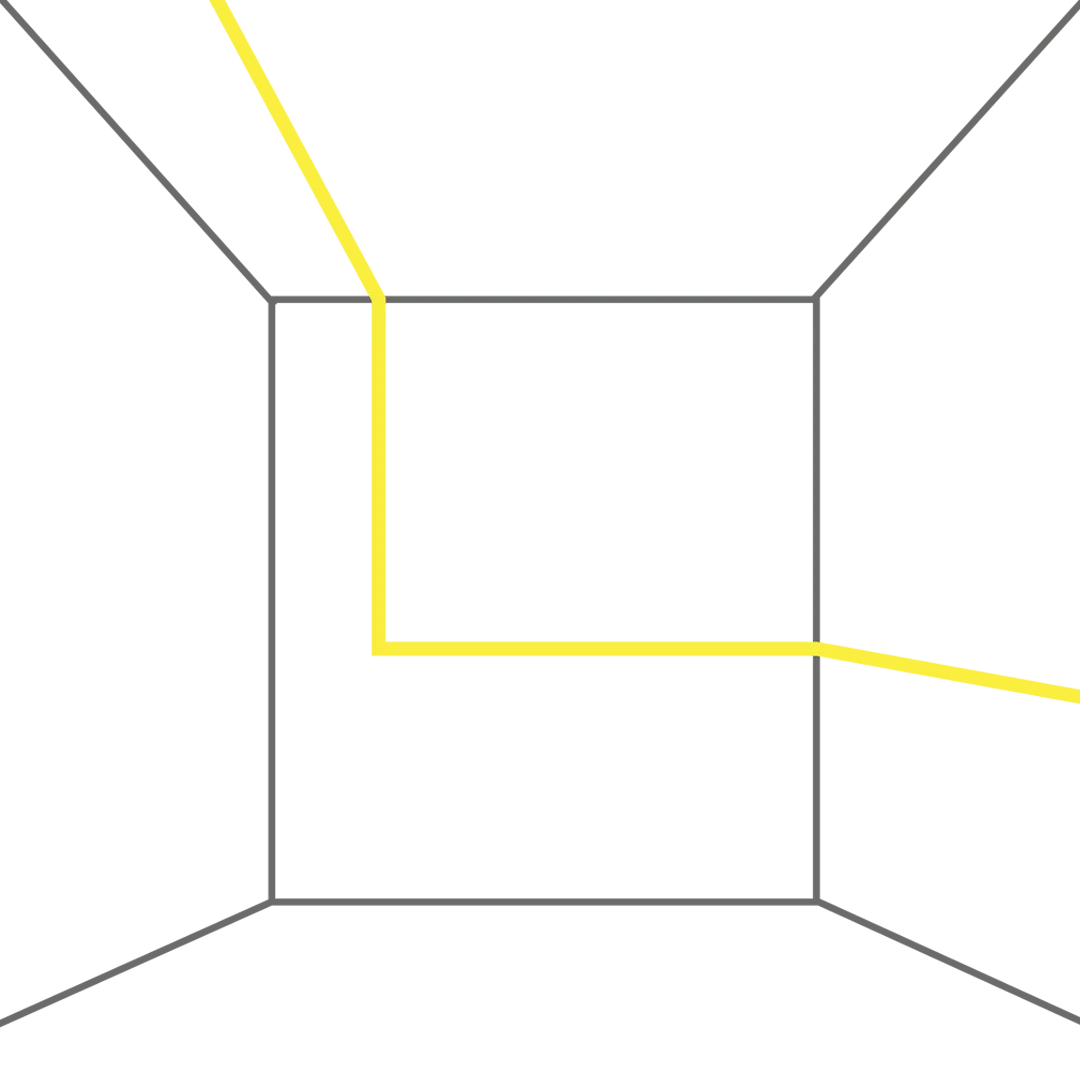

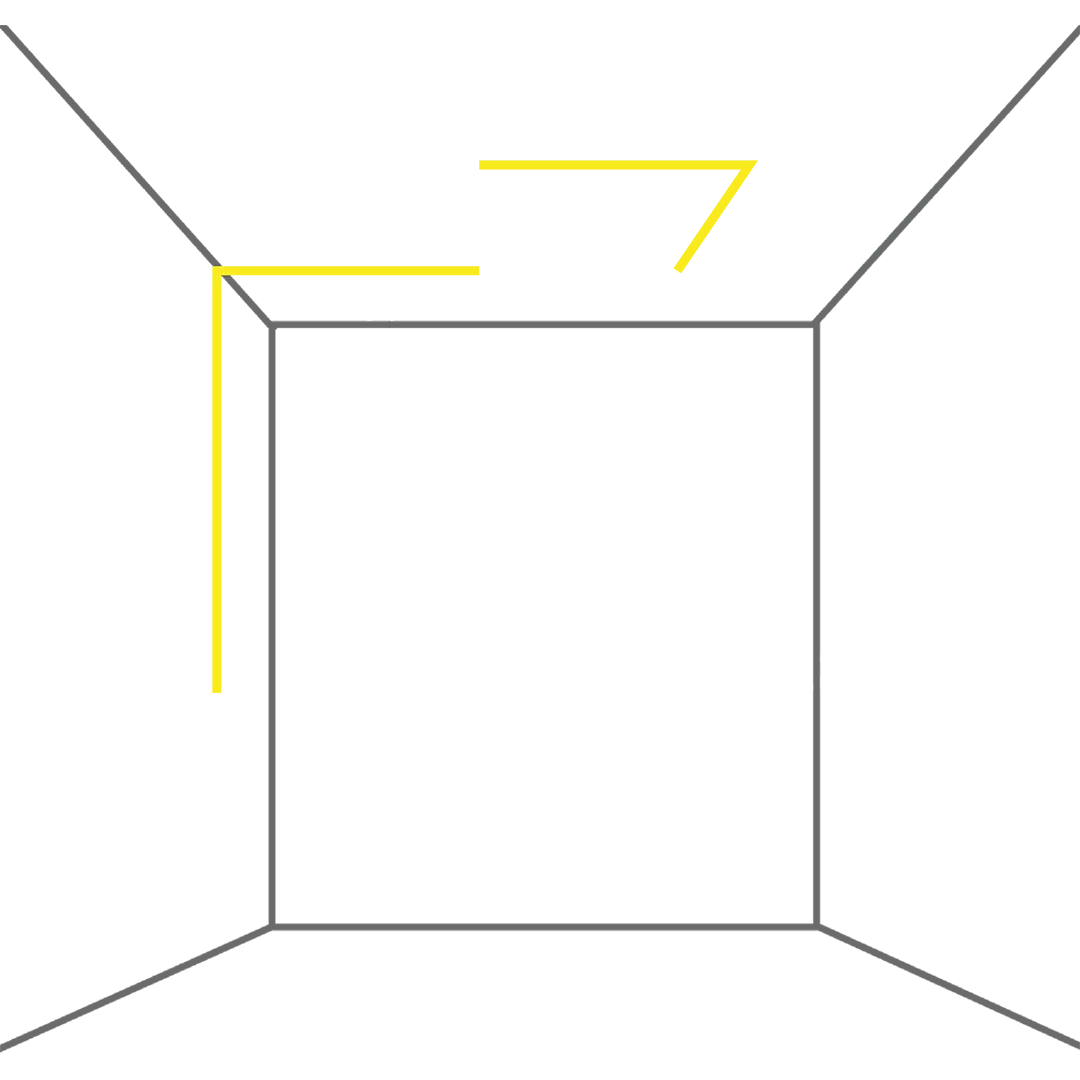

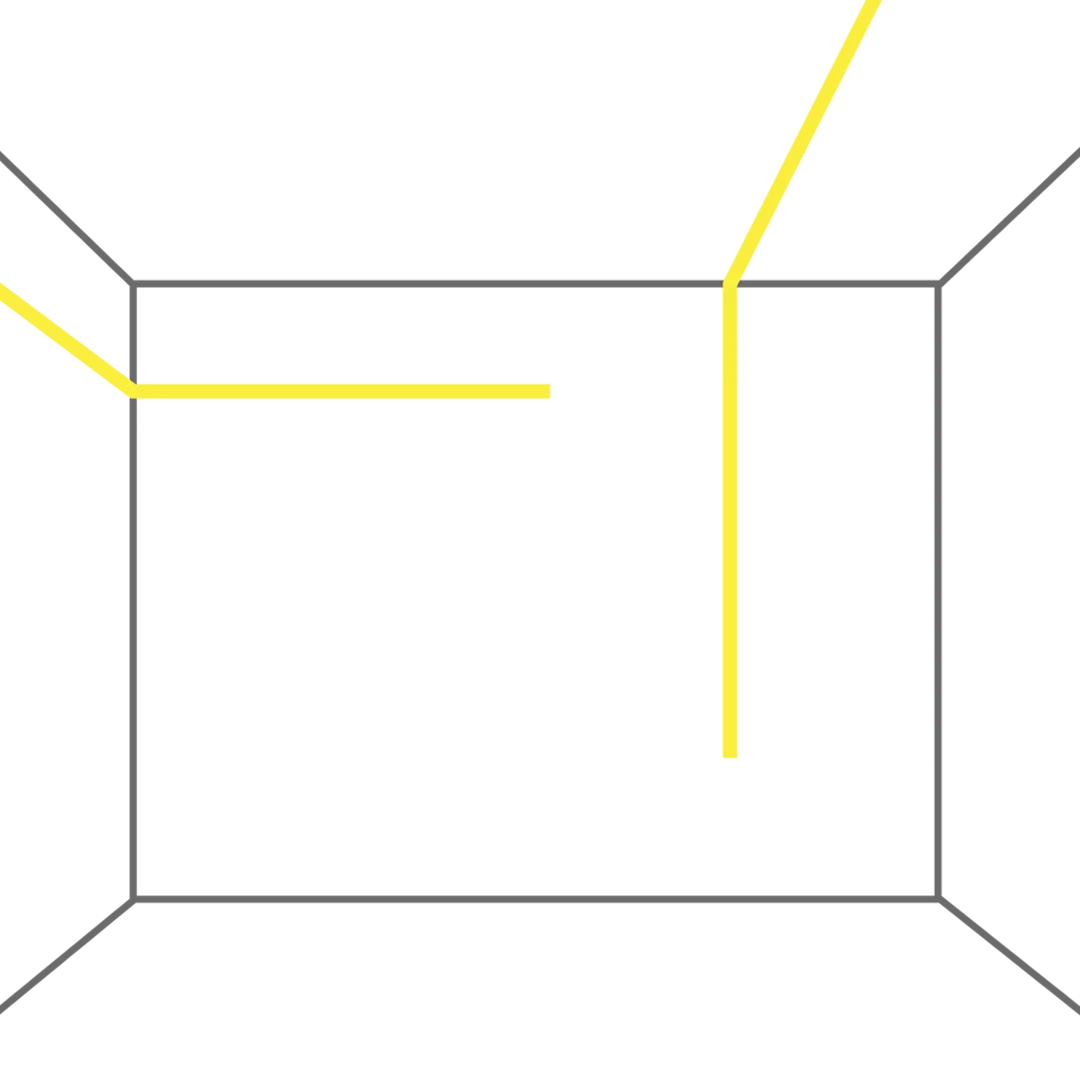

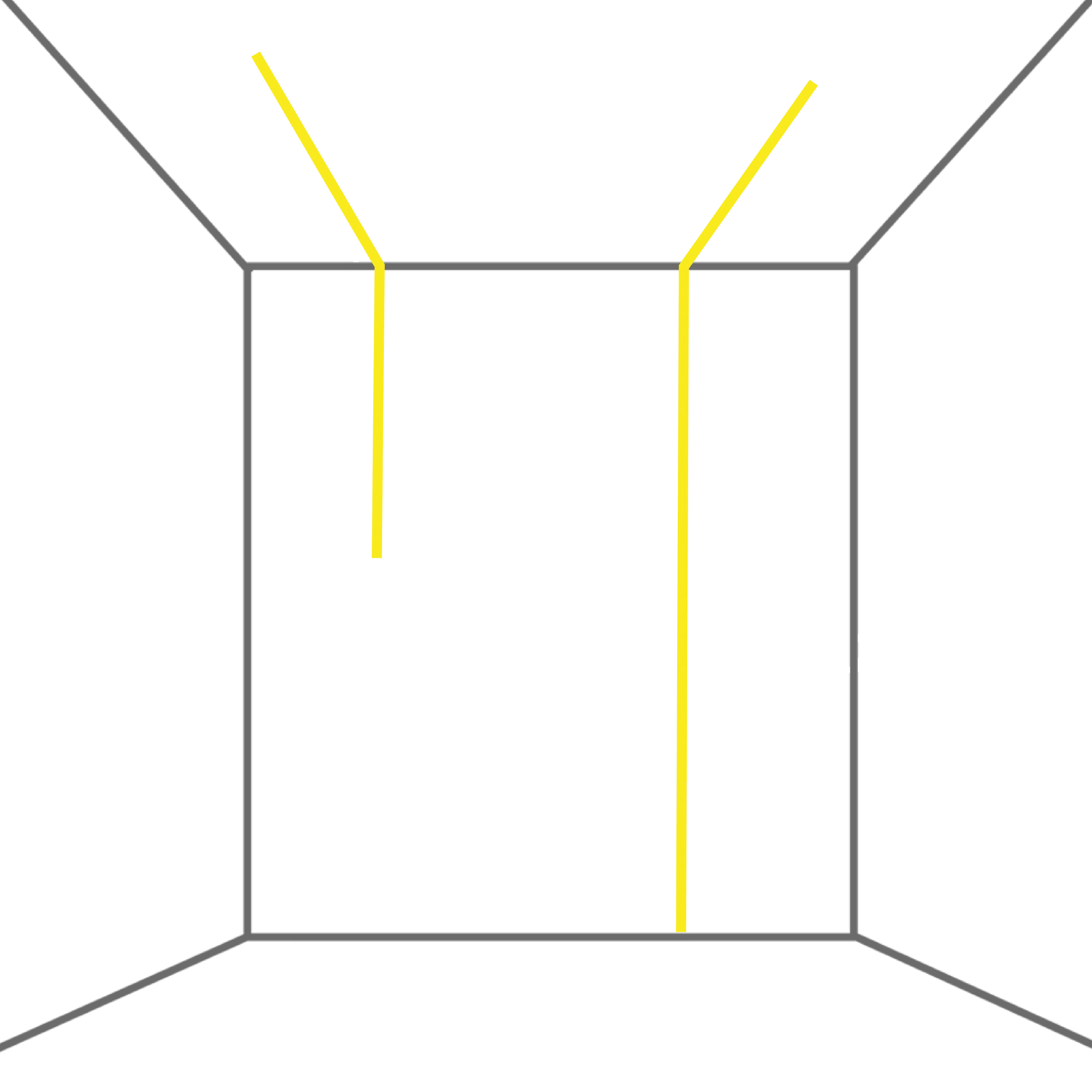

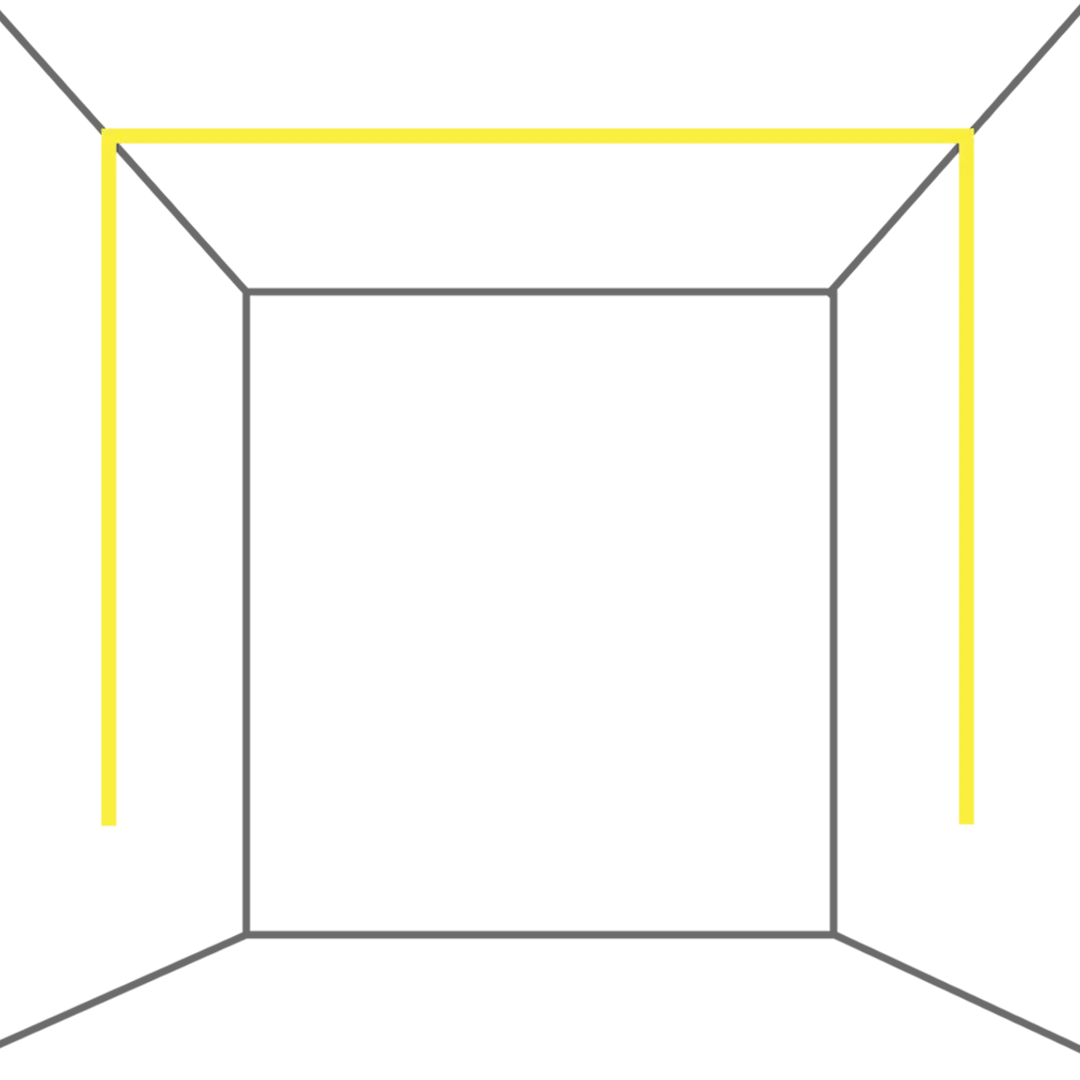

Lighting Design
Be creative in compositions
از ترکیبهای پیشنهاد شده الهام بگیرید و چیدمان چراغها را به آن ترتیب که میخواهید در فضا ادغام کنید.
ادغام با سنسورها:
تعبیه سنسورهای حرکتی (PIR) و سنسورهای نور محیطی (Daylight Harvesting) مستقیماً در ماژول‌های ریل برای بهینه‌سازی مصرف انرژی.
Body Colors
Wide colour range
رنگ پروفیل (RAL Customization):
امکان پوشش پروفیل با هر رنگی از طیف RAL برای تطبیق کامل با رنگ سقف یا دکوراسیون داخلی.
دانلود فایل‌های فنی و مدل‌های سه بعدی 3D
- دانلود برگه اطلاعات فنی و مشخصات مهندسی (Datasheet PDF)
- دانلود فایل‌های فتومتریک توزیع نور (.IES / .LDT) جهت محاسبات Dialux Evo
- دانلود مدل سه‌بعدی و آبجکت‌های معماری (.DWG / .RVT برای Revit / .SKP برای SketchUp / .3DS)
- دانلود دیاگرام و نقشه اتصالات الکتریکی و سیم‌کشی ریل‌های 48V آب‌بند
DOWNLOAD technical files with NOORA constructor pro
2D FILES
DOWNLOAD DWG | PDF
3D FILES
DOWNLOAD FBX | MAX | 3DS | SKP | DXF
PHOTOMETRIC FILES
DOWNLOAD IES | LDT
(PDF) TECHNICAL
DOWNLOAD DATASHEET | INSTALLATION
راهنمای نصب و راه‌اندازی
INSTALLATION
Fast and Easy Installation
نصب این سیستم نیازمند رعایت دقیق دستورالعمل‌های فنی است تا عملکرد مغناطیسی و ایمنی الکتریکی تضمین شود
گالری تصاویر پروژه‌های مرتبط
سوالات متداول چراغ مگنتی مگ شیلد
در این بخش به سوالات رایج معماران، مهندسان برق و کارفرمایان پاسخ داده شده است. این پرسش‌ها به شما کمک میکند تصمیم‌گیری آگاهانه‌تری برای پروژه خود داشته باشید.
آیا در مگشیلد میتوان در آینده ماژول جدیدی به ریل اضافه کرد بدون اینکه خاصیت ضدآب بودن از بین برود؟
بله؛ به دلیل طراحی ماژولار، با جدا کردن کاور شیلد روی ریل و افزودن چراغ جدید، کاورهای شیلد متناسب با طول خالی برش خورده و به کمک گسکتهای لبه‌ای، پلمپ ریل مجدداً با استاندارد IP65 برقرار می‌شود.بله، با استفاده از سیستم Mag-Air، ما می‌توانیم دریچه‌های هوای مزاحم را حذف کرده و آن‌ها را در اسلات‌های کناری پروفیل مگ اسمارت یکپارچه کنیم.
حداکثر طول مجاز ریلکشی مداوم با یک ورودی تغذیه چقدر است؟
با توجه به سیستم 48 ولت، با کابل‌های استاندارد ورودی میتوان تا ۱۰ الی ۱۵ متر ریلکشی ممتد با مجموع بار حداکثر ۲۰۰ وات در یک خط داشت، بدون اینکه با افت شار نوری در انتهای خط مواجه شویم.
آیا گاز کلر استخرها باعث زنگ‌زدگی یا کدر شدن اتصالات مس ریل نمیشود؟
خیر؛ اتصالات مسی هادی مگشیلد با پوشش محافظ نیکل-طلا آبکاری شده‌اند و بدنه آلومینیومی نیز دارای فرآیند آنودایزینگ ضخیم و رنگ ضدخوردگی گرید دریایی است.بله، استفاده از 48 ولت DC یکی از استانداردهای ایمنی جهانی در سیستمهای مگنتی است که خطر برق‌گرفتگی را به صفر می‌رساند.
شرایط گارانتی، نگهداری و استانداردهای کیفی
- ضمانت طلایی نورا: ۵ سال ضمانت بی قید و شرط چیپ LED، درایور و قطعات الکترونیکی، به همراه ۱۰ سال تضمین تامین قطعات و ماژول‌های نوری سازگار.
- مطابقت با استانداردهای مرجع:
- استانداردهای عایق‌بندی و حفاظت محیطی: IEC 60529 (IP65 / IP54)
- استانداردهای ایمنی تجهیزات روشنایی: IEC 60598-1 / IEC 60598-2-1
- ایمنی ولتاژ فوق‌پایین: SELV Class III
- تست پایداری رنگ و دوام نوری: LM-80 / TM-21
