محاسبات روشنایی یکی از مهمترین مراحل طراحی نور در پروژههای معماری است؛ مرحلهای که مشخص میکند یک فضا به چه مقدار نور، چه نوع چراغ، چه زاویه پخش، چه چیدمان، چه توان مصرفی و چه کیفیت بصری نیاز دارد. در پروژههای حرفهای، انتخاب چراغ نباید بر اساس ظاهر، وات یا حدس تجربی انجام شود؛ بلکه باید بر پایه کاربری فضا، استاندارد روشنایی، مشخصات فوتومتریک چراغ، ارتفاع نصب، رنگ و بازتاب سطوح، یکنواختی، کنترل خیرگی و الزامات اجرایی باشد.

محاسبات روشنایی پلی میان معماری، عملکرد انسانی، زیباییشناسی و مهندسی برق است. اگر این مرحله درست انجام شود، نتیجه فقط «روشن شدن فضا» نیست؛ بلکه نوری دقیق، راحت، ایمن و هماهنگ با معماری است.

در این راهنمای تخصصی از نورا | Noora Lighting با مفهوم محاسبات روشنایی، پارامترهای اصلی مانند لوکس، لومن، کندلا، UGR، CRI و زاویه پخش، فرمولهای کاربردی، مراحل طراحی، استانداردهای پیشنهادی و روش انتخاب چراغ آشنا میشوید.

پاسخ کوتاه

محاسبات روشنایی فرآیندی مهندسی برای تعیین مقدار، کیفیت و توزیع نور موردنیاز در یک فضا است. این فرآیند بر اساس کاربری فضا، سطح کار، مقدار لوکس موردنیاز، مشخصات فوتومتریک چراغ، زاویه پخش، ارتفاع نصب، یکنواختی، کنترل خیرگی، ضریب نگهداری و توان مصرفی انجام میشود. هدف نهایی، تبدیل نیاز معماری به یک راهکار روشنایی قابلاندازهگیری و قابلاجرا است.

محاسبات روشنایی چیست و چرا ضروری است؟

محاسبات روشنایی یعنی تعیین دقیق مقدار و کیفیت نور موردنیاز یک فضا بر اساس فعالیت انجامشده در آن. نور فقط برای دیدن نیست؛ بر تمرکز، آسایش بصری، ایمنی، ادراک رنگ، کیفیت فضا، هویت برند و مصرف انرژی اثر مستقیم دارد.

محاسبه پیش از خرید چراغ انجام میشود تا مشخص شود چه چراغی با چه شار نوری، زاویه تابش، دمای رنگ، شاخص نمود رنگ، توان و چیدمانی مناسب است. نیاز نوری یک دفتر کار، گالری هنری، اتاق بیمار، لابی هتل یا فروشگاه یکسان نیست. هدف، خارجکردن تصمیمها از حالت حدسی و تبدیل آنها به دادههای قابلاندازهگیری است. نبود محاسبات به کمبود نور، خیرگی، سایههای آزاردهنده، مصرف انرژی بالا، انتخاب نادرست چراغ و هزینه دوبارهکاری میانجامد. در پروژه‌های نورا، محاسبات روشنایی بخشی از فرآیند طراحی است، نه مرحله‌ای تزئینی.

تعریف به زبان ساده

محاسبات روشنایی یعنی پاسخ دقیق به این پرسشها:

• فضا به چه مقدار نور نیاز دارد؟
• نور روی کدام سطح یا فعالیت متمرکز شود؟
• چند چراغ لازم است و با چه فاصله و زاویهای نصب شوند؟
• آیا نور یکنواخت، راحت و بدون خیرگی است؟
• مصرف انرژی سیستم چقدر است و آیا طرح با معماری و اجرا هماهنگ است؟

هدف محاسبه نور در پروژه معماری

ایجاد تعادل میان سه عامل: نیاز عملکردی فضا، کیفیت بصری و معماری، و امکانپذیری اجرایی و مصرف انرژی.

آموزش جامع روشنایی | اصول پایه طراحی روشنایی + دانلود کتاب رایگان (pdf)

تفاوت روشن کردن فضا با طراحی روشنایی حرفه‌ای

محاسبات روشنایی چیست؟ راهنمای تخصصی تعیین لوکس، انتخاب چراغ و طراحی نور

روشنکردن فضا یعنی نصب چراغ تا محیط تاریک نباشد؛ اما طراحی حرفهای یعنی کنترل دقیق شدت، جهت، کیفیت رنگ، سایه، خیرگی، یکنواختی، مصرف انرژی و هماهنگی با معماری. فضایی با چراغ زیاد ممکن است همچنان طراحی ضعیفی داشته باشد.



چرا محاسبات باید پیش از خرید و نصب انجام شود؟

انتخاب چراغ بدون محاسبه، اغلب خطا در تعداد، نوع، زاویه، توان و چیدمان ایجاد میکند؛ خطاهایی که اصلاح آنها پس از نصب معمولاً هزینهبر است و گاهی نیاز به تغییر سقف، سیمکشی یا تعویض چراغ دارد.

پیامدهای نبود محاسبات روشنایی

• روشنایی کمتر یا بیشتر از نیاز
• خیرگی و خستگی چشم
• توزیع نامناسب نور و مصرف انرژی غیرضروری
• انتخاب اشتباه چراغ و عدم انطباق با استانداردها
• کاهش کیفیت تجربه کاربر و افزایش هزینه اصلاحات

چرا محاسبه روشنایی فقط تعیین تعداد چراغ نیست؟

یکی از خطاهای رایج، تقلیل محاسبات به یک فرمول ساده برای تعیین تعداد چراغ است. تعداد چراغ فقط یکی از خروجیهای طراحی است، نه کل آن. فرمول سادهای مانند:

N=مساحت×لوکسلومن چراغN = \frac{مساحت \times لوکس}{لومن\ چراغ}N=لومن چراغمساحت×لوکس​

ممکن است برای تخمین اولیه مفید باشد، اما در طراحی حرفهای کافی نیست؛ زیرا زاویه پخش، ارتفاع نصب، ضریب بهره، ضریب نگهداری، بازتاب سطوح، خیرگی، یکنواختی و توزیع واقعی نور را در نظر نمیگیرد.

محدودیتهای فرمول ساده «مساحت × لوکس ÷ لومن»

• توزیع نور و زاویه پخش را بررسی نمیکند.
• اثر ارتفاع نصب را سادهسازی میکند.
• ضریب بهره و نگهداری را نادیده میگیرد.
• درباره خیرگی و یکنواختی اطلاعاتی نمیدهد.
• برای فضاهای پیچیده دقیق نیست.

بنابراین این روش نقطه شروع است، نه مبنای نهایی طراحی.

چرا دو چراغ با لومن یکسان عملکرد یکسانی ندارند؟

دو چراغ ۳۰۰۰ لومن با زاویه ۲۴ و ۶۰ درجه، خروجی کاملاً متفاوتی روی سطح ایجاد میکنند. چراغ باریک نور را متمرکزتر و برای نور تأکیدی یا ارتفاع بیشتر مناسب است؛ چراغ باز نور را نرمتر و گستردهتر پخش میکند. لومن فقط مقدار کل نور تولیدشده را نشان میدهد، نه نحوه رسیدن نور به سطح.

محاسبه لوکس روشنایی بر اساس استاندارد EN 12464-1 | راهنمای جامع برای معماران و مهندسان

نقش معماری، ارتفاع سقف و رنگ سطوح

سطوح روشن، نور را بهتر بازتاب میدهند و بهره نوری فضا را افزایش میدهند؛ اما متریالهای تیره و سقفهای بلند، نور مؤثر روی سطح کار را کاهش میدهند. یک چراغ مشابه در دو پروژه هممساحت میتواند نتایج کاملاً متفاوتی بدهد.

تفاوت نور عمومی، وظیفهای و تأکیدی

• نور عمومی: روشنایی پایه فضا
• نور وظیفهای: برای فعالیت مشخص مانند مطالعه، آشپزی یا معاینه
• نور تأکیدی: برجستهسازی عناصر معماری، محصول یا اثر هنری

طراحی حرفهای معمولاً ترکیبی از این لایههاست.

چهار لایه اصلی در محاسبات حرفهای

1. لایه استانداردی: لوکس، CRI، UGR و یکنواختی بر اساس کاربری
2. لایه اپتیکی: کندلا، زاویه تابش، لنز و توزیع نور
3. لایه الکتریکی: توان، جریان، PF و کنترل روشنایی
4. لایه معماری و اجرایی: ارتفاع نصب، متریال و کاربری واقعی

پارامترهای اصلی در محاسبات روشنایی

محاسبات روشنایی چیست؟ راهنمای تخصصی تعیین لوکس، انتخاب چراغ و طراحی نور

این پارامترها زبان مشترک طراح روشنایی، معمار، مهندس برق، تولیدکننده و مجری هستند. مهمترینها عبارتاند از: لوکس، لومن، کندلا، زاویه پخش، یکنواختی، خیرگی، UGR، CRI، CCT، ضریب نگهداری، ضریب بهره، ضریب انعکاس، ارتفاع نصب و سطح کار. ممکن است لوکس متوسط مناسب باشد اما خیرگی زیاد، نارضایتی ایجاد کند؛ یا لومن بالا باشد اما اپتیک نامناسب، نور کافی به سطح هدف نرساند. پس پارامترها باید همزمان تحلیل شوند.

لوکس (Lux)

واحد روشنایی سطح است و نشان میدهد چه مقدار نور به یک متر مربع میرسد:

1 lux=1 lumen/m21\ lux = 1\ lumen/m^21 lux=1 lumen/m2

اگر ۱۰۰۰ لومن یکنواخت روی ۱۰ متر مربع پخش شود: E=100010=100 luxE = \frac{1000}{10} = 100\ luxE=101000​=100 lux. کاربرد آن تعیین لوکس مناسب برای میز کار، کف، کانتر، قفسه یا مسیر حرکت است. خطای رایج: تصور یکسانبودن لوکس کل فضا؛ در حالی که هر سطح کاربری، لوکس مخصوص خود را دارد.

لومن (Lumen)

مقدار کل نور خروجی از چراغ است. لومن میگوید چراغ چقدر نور تولید میکند، نه اینکه این نور چگونه توزیع میشود. تفاوت ساده: لومن = نور تولیدشده، لوکس = نور رسیده به سطح. چراغ ۴۰۰۰ لومن در ارتفاع زیاد یا زاویه نامناسب ممکن است لوکس کافی نسازد.

کندلا (Candela)

شدت نور در یک جهت مشخص است و برای چراغهای تأکیدی، اسپات، ریلی، والواشر و نورپردازی آثار هنری اهمیت دارد. چراغ با کندلای بالا میتواند روی یک نقطه نور قویتری ایجاد کند، حتی با لومن کمتر.

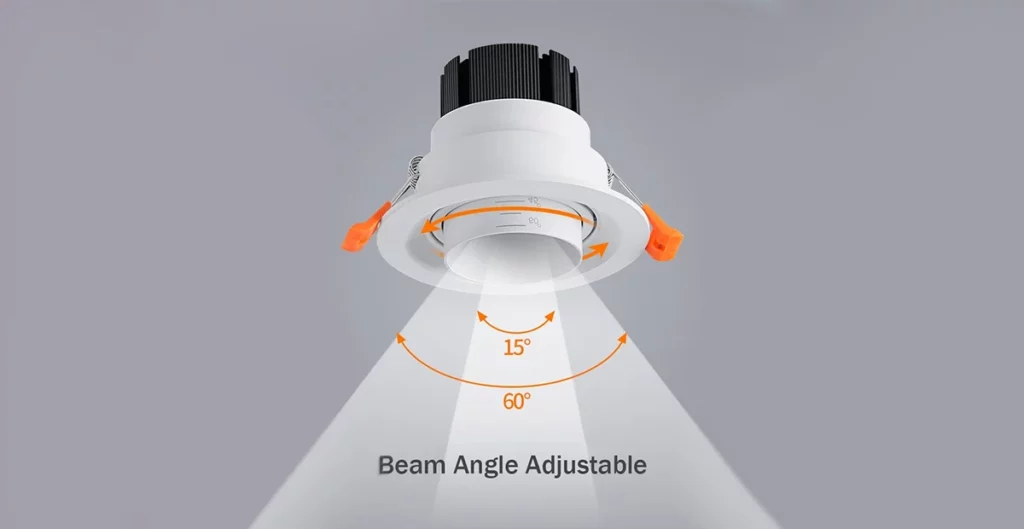

زاویه پخش نور (Beam Angle)

گستردگی پخش نور را مشخص میکند. زاویههای باریک (۱۵، ۲۴، ۳۶ درجه) برای نور تأکیدی و زاویههای باز (۶۰، ۹۰، ۱۲۰ درجه) برای نور عمومی مناسباند. خطای رایج: انتخاب چراغ فقط بر اساس لومن بدون توجه به زاویه.

یکنواختی روشنایی

اختلاف نقاط روشن و تاریک را نشان میدهد و با نسبت حداقل به متوسط روشنایی سنجیده میشود:

Uo=EminEavgU_o = \frac{E_{min}}{E_{avg}}Uo​=Eavg​Emin​​

یکنواختی پایین، لکههای تاریک و خستگی چشم ایجاد میکند.

خیرگی (Glare) و شاخص UGR

خیرگی زمانی رخ میدهد که شدت نور در میدان دید بیش از حد باشد. UGR شاخص ارزیابی خیرگی در فضاهای داخلی، بهویژه اداری و آموزشی است. در دفاتر کار، چراغ نامناسب باعث بازتاب روی مانیتور و کاهش تمرکز میشود.

CRI چیست؟

شاخص نمود رنگ (CRI)

نشان میدهد منبع نور تا چه حد رنگ اجسام را طبیعی نمایش میدهد. در فروشگاه، گالری، فضاهای درمانی، آرایشگاه و شوروم، CRI بالا اهمیت دارد. برای بسیاری فضاها CRI بالای ۸۰ و در فضاهای حساس بالای ۹۰ توصیه میشود.

دمای رنگ نور چیست و چرا اهمیت دارد؟

دمای رنگ (CCT)

با کلوین سنجیده میشود: ۲۷۰۰–۳۰۰۰K گرم و هتلی؛ ۳۵۰۰–۴۰۰۰K متعادل و اداری؛ ۵۰۰۰K به بالا سرد و دقیق. انتخاب CCT باید با کاربری، متریال و هویت معماری هماهنگ باشد.

ضریب نگهداری (MF)

کاهش نور سیستم در طول زمان را در نظر میگیرد. آلودگی چراغ، افت شار نوری LED و گردوغبار بر MF اثر دارند. بدون آن، فضا بهمرور دچار کمبود نور میشود.

ضریب بهره (CU)

نشان میدهد چه بخشی از نور خروجی واقعاً به سطح کار میرسد؛ وابسته به نوع چراغ، ارتفاع نصب، توزیع نور و بازتاب سطوح.

ضریب انعکاس سقف، دیوار و کف

سطوح روشن نور را بهتر بازتاب میدهند؛ سطوح تیره نور را جذب میکنند و نیاز به چراغ بیشتر یا اپتیک متفاوت ایجاد میکنند.

ارتفاع نصب و سطح کار

ارتفاع نصب فاصله چراغ تا سطح هدف و سطح کار، سطحی است که روشنایی روی آن اندازهگیری میشود (میز اداری، کانتر، کف پارکینگ، سطح تابلو).

مراحل انجام محاسبات روشنایی در یک پروژه

محاسبات حرفهای از شناخت فضا و کاربری شروع و تا انتخاب چراغ، شبیهسازی، کنترل کیفیت نور، محاسبات الکتریکی و خروجی اجرایی ادامه مییابد. طراحی نور نباید پس از پایان طراحی داخلی یا اجرای سقف انجام شود؛ هرچه زودتر وارد فرآیند شود، هماهنگی با سقف، تأسیسات، مبلمان و سناریوها بهتر خواهد بود.



1. تحلیل کاربری و سناریوی استفاده: تعیین فعالیت فضا بهعنوان مبنای لوکس، کیفیت نور و نوع چراغ.
2. برداشت ابعاد و ویژگیهای معماری: پلان، ارتفاع سقف، ستونها، پنجرهها، مبلمان، متریال و رنگ سطوح.
3. تعیین سطح کار (Working Plane): میز اداری حدود ۰.۷۵ متر از کف، کف راهرو/پارکینگ، سطح کانتر، سطح عمودی تابلو.
4. تعیین استاندارد و مقدار روشنایی: لوکس، یکنواختی، UGR و CRI؛ با مرجع استانداردهایی مانند EN 12464-1.
5. انتخاب نوع سیستم روشنایی: عمومی، وظیفهای، تأکیدی، دکوراتیو یا ترکیبی (خطی، داونلایت، ریلی، والواشر، آویز، مخفی، سفارشی).
6. انتخاب چراغ بر اساس فوتومتری و اپتیک: لومن، وات، CRI، CCT، زاویه پخش، UGR، لنز/رفلکتور و کیفیت درایور.
7. محاسبه تعداد اولیه چراغها: با روش لومن یا نرمافزار؛ این عدد بعداً اصلاح میشود.
8. تعیین چیدمان و فاصله چراغها: هماهنگ با پلان، شبکه سقف، مسیر حرکت و مبلمان.
9. کنترل یکنواختی، خیرگی و نور عمودی: بررسی توزیع نور، خیرگی در میدان دید و کفایت نور عمودی.
10. بررسی توان، مدارها و سیستم کنترل: توان کل، جریان، PF، درایور، دیمر، DALI، سنسور و مدار اضطراری.
11. کنترل نهایی و تهیه خروجی اجرایی: پلان جانمایی، جدول مشخصات، گزارش محاسبات، سناریو کنترل و نکات نصب.

فرمولهای اصلی محاسبات روشنایی

محاسبات روشنایی چیست؟ راهنمای تخصصی تعیین لوکس، انتخاب چراغ و طراحی نور

فرمولها برای برآورد اولیه و کنترل مهندسی کاربردیاند، اما جایگزین تحلیل طراحی، فایل فوتومتریک و شبیهسازی دقیق نیستند.

روشنایی متوسط با روش لومن

Eavg=N×Φ×CU×MFAE_{avg} = \frac{N \times \Phi \times CU \times MF}{A}Eavg​=AN×Φ×CU×MF​

• EavgE_{avg}Eavg​: روشنایی متوسط (لوکس)
• $N$: تعداد چراغ
• $\Phi$: شار نوری هر چراغ (لومن)
• $CU$: ضریب بهره
• $MF$: ضریب نگهداری
• $A$: مساحت (متر مربع)

مثال: ۱۰ چراغ ۳۰۰۰ لومن در فضای ۱۰۰ مترمربعی با $CU=0.6$ و $MF=0.8$:

Eavg=10×3000×0.6×0.8100=144 luxE_{avg} = \frac{10 \times 3000 \times 0.6 \times 0.8}{100} = 144\ luxEavg​=10010×3000×0.6×0.8​=144 lux

تعداد چراغ موردنیاز

N=Em×AΦ×CU×MFN = \frac{E_m \times A}{\Phi \times CU \times MF}N=Φ×CU×MFEm​×A​

مثال: فضای ۸۰ مترمربع، نیاز ۳۰۰ لوکس، چراغ ۳۵۰۰ لومن، $CU=0.65$ و $MF=0.8$:

N=300×803500×0.65×0.8≈13.18⇒حدود ۱۴ چراغN = \frac{300 \times 80}{3500 \times 0.65 \times 0.8} \approx 13.18 \Rightarrow \text{حدود ۱۴ چراغ}N=3500×0.65×0.8300×80​≈13.18⇒حدود ۱۴ چراغ

شار نوری کل موردنیاز

Φtotal=Em×ACU×MF\Phi_{total} = \frac{E_m \times A}{CU \times MF}Φtotal​=CU×MFEm​×A​

یکنواختی روشنایی

Uo=EminEavgU_o = \frac{E_{min}}{E_{avg}}Uo​=Eavg​Emin​​

اگر حداقل ۲۴۰ و متوسط ۴۰۰ لوکس باشد: Uo=240400=0.6U_o = \frac{240}{400} = 0.6Uo​=400240​=0.6. هرچه بالاتر، توزیع یکنواختتر.

راهنمای جامع و فنی طراحی روشنایی با DIALux evo | دانلود کتاب آموزشی (PDF)

قطر لکه نور بر اساس زاویه پخش

D=2×H×tan⁡(θ2)D = 2 \times H \times \tan\left(\frac{\theta}{2}\right)D=2×H×tan(2θ​)

مثال: زاویه ۳۶ درجه در فاصله ۳ متر: D=2×3×tan⁡(18∘)≈1.95 mD = 2 \times 3 \times \tan(18^\circ) \approx 1.95\ mD=2×3×tan(18∘)≈1.95 m.

توان کل سیستم روشنایی

Ptotal=N×PluminaireP_{total} = N \times P_{luminaire}Ptotal​=N×Pluminaire​

۲۰ چراغ ۱۸ وات: Ptotal=20×18=360 WP_{total} = 20 \times 18 = 360\ WPtotal​=20×18=360 W.

چگالی توان روشنایی (LPD)

LPD=PtotalALPD = \frac{P_{total}}{A}LPD=APtotal​​

توان ۳۶۰ وات در ۶۰ متر مربع: LPD=36060=6 W/m2LPD = \frac{360}{60} = 6\ W/m^2LPD=60360​=6 W/m2.

جریان تقریبی مدار روشنایی

I=PV×PFI = \frac{P}{V \times PF}I=V×PFP​

توان ۱۰۰۰ وات، ولتاژ ۲۲۰ ولت، PF برابر ۰.۹: I=1000220×0.9≈5.05 AI = \frac{1000}{220 \times 0.9} \approx 5.05\ AI=220×0.91000​≈5.05 A.

محدودیتهای روش لومن

روش لومن برای تخمین اولیه مناسب است، اما برای فضاهای حساس (اداری با کنترل UGR، فروشگاه، گالری، بیمارستان، هتل، پارکینگ و سقفهای بلند) کافی نیست و باید از فایل فوتومتریک معتبر و شبیهسازی دقیق استفاده شود.

محاسبات روشنایی بر اساس نوع فضا و کاربری

محاسبات روشنایی چیست؟ راهنمای تخصصی تعیین لوکس، انتخاب چراغ و طراحی نور

هیچ عدد ثابتی برای همه فضاها وجود ندارد. هر فضا بر اساس فعالیت، کاربران، متریال، ارتفاع سقف، ساعات استفاده و الزامات استانداردی جداگانه تحلیل میشود.

فضای اداری

روشنایی باید تمرکز، خوانایی و آسایش بصری را پشتیبانی کند. میز کار معمولاً حدود ۵۰۰ لوکس نیاز دارد و کنترل UGR، بازتاب مانیتور و یکنواختی حیاتی است. اتاق جلسه علاوه بر نور عملکردی، به سناریوهای جلسه و ویدئوکنفرانس نیاز دارد؛ پذیرش و لابی هم باید راهنمای حرکت و تقویتکننده تصویر برند باشند. چراغهای اداری باید اپتیک کنترلشده، دیفیوزر یا لوور ضدخیرگی داشته باشند.

فضاهای مسکونی

نور باید لایهبندی شود (عمومی، وظیفهای، تأکیدی، دکوراتیو). نشیمن به نور انعطافپذیر و گرم نیاز دارد؛ آشپزخانه و کانتر به نور وظیفهای کافی با کنترل سایه دست؛ اتاق خواب به نور مطالعه کنار تخت و دیمرپذیری؛ سرویس و حمام به نور عمودی دوطرفه یا یکنواخت برای آینه (مناسبتر از نور مستقیم از بالا).

فضاهای درمانی و بیمارستانی

کیفیت دید، CRI بالا، کنترل خیرگی، فلیکر پایین، بهداشت و ایمنی اهمیت دارد. اتاق معاینه به روشنایی کافی و رنگ دقیق نیاز دارد؛ اتاق بیمار باید تعادل میان نور عملکردی پرستار و نور آرامشبخش بیمار برقرار کند؛ ایستگاه پرستاری و راهروها به دید کافی و کنترل خیرگی در شب نیاز دارند.

هتل و فضاهای اقامتی

نور بخش مهمی از تجربه مهمان است. لابی باید حس دعوتکنندگی و هویت برند را منتقل کند؛ اتاق مهمان به نور مطالعه، نور شب، نور عمومی و دکوراتیو با کنترل جداگانه نیاز دارد. دیمر و کنترل هوشمند کمک میکند فضا در ساعات مختلف حس متفاوتی داشته باشد.

فروشگاه، شوروم و مجتمع تجاری

نور ابزار فروش است؛ زاویه تابش، CRI، شدت نور روی محصول و کنتراست اهمیت دارد. ویترین و ورودی باید توجه رهگذر را جلب و هویت برند را نمایش دهد؛ قفسهها و استندها به نور عمودی و زاویه مناسب نیاز دارند. در فروشگاههای حرفهای، نور تأکیدی معمولاً چند برابر نور عمومی است تا محصول برجسته شود.

گالری، موزه و آثار هنری

نور باید اثر را نمایش دهد بدون آسیب، خیرگی یا بازتاب آزاردهنده. زاویه حدود ۳۰ درجه نسبت به عمود دیوار معمولاً برای کاهش بازتاب و سایه مناسب است. برای آثار حساس، شدت نور، زمان تابش، UV و حرارت باید کنترل شود.

پارکینگ و فضاهای تردد

ایمنی، یکنواختی و حذف نقاط تاریک مهمتر از جلوه تزئینی است. مسیرهای عبور باید نقاط کور را کاهش دهند و تشخیص افراد و موانع را آسان کنند؛ چراغها نباید در مسیر دید مستقیم راننده خیرگی شدید ایجاد کنند.

فضاهای آموزشی

نور باید تمرکز، خوانایی و سلامت دید بلندمدت را پشتیبانی کند. کلاس درس به روشنایی یکنواخت روی میزها، کنترل خیرگی و دمای رنگ مناسب نیاز دارد؛ تخته و وایتبرد به نور عمودی کافی برای خوانایی بهتر؛ کتابخانه به نور پایدار، بدون فلیکر، یکنواخت و با خیرگی کنترلشده.

محاسبات اپتیکی در انتخاب چراغ

بخش مهمی از عملکرد چراغ به اپتیک آن وابسته است؛ یعنی نحوه خروج نور، زاویه حرکت، سطح تمرکز و میزان خیرگی. در محاسبات اپتیکی، کندلا، زاویه پخش، لنز، رفلکتور، دیفیوزر، لوور، هانیکامب و توزیع متقارن/نامتقارن بررسی میشوند.

چرا لومن بهتنهایی معیار انتخاب نیست؟

لومن فقط مقدار کل نور را نشان میدهد. اگر توزیع مناسب نباشد، بخش زیادی از نور به سطح هدف نمیرسد یا خیرگی ایجاد میکند.



انتخاب زاویه پخش بر اساس ارتفاع و سطح هدف

هرچه ارتفاع نصب بیشتر باشد، انتخاب زاویه پخش مهمتر میشود. زاویه باریک برای تمرکز و زاویه باز برای پوشش عمومی است.

رابطه کندلا، زاویه تابش و شدت نور

کندلای بالاتر در جهت مشخص، شدت بیشتری روی سطح ایجاد میکند. در نور تأکیدی، کندلا گاهی مهمتر از لومن است.

انتخاب لنز، رفلکتور و دیفیوزر

• لنز: کنترل دقیقتر پرتو
• رفلکتور: هدایت نور و کاهش تلفات
• دیفیوزر: پخش نرمتر نور
• لوور و هانیکامب: کنترل خیرگی

بهترین تولیدکننده چراغ سفارشی

نور متقارن و نامتقارن

نور متقارن برای فضاهای عمومی و چیدمان منظم؛ نور نامتقارن برای دیوار، قفسه، تخته یا سطح عمودی.

Wall Washer و Wall Grazing

والواشر برای روشنکردن یکنواخت دیوار و والگریزر برای نمایش بافت متریال استفاده میشود. لوور، هانیکامب و شیلد نیز نور مستقیم مزاحم را کاهش میدهند.

نور عمودی و اپتیک سفارشی

در فروشگاه، گالری، لابی و پذیرش، نور عمودی به اندازه نور افقی اهمیت دارد؛ زیرا آنچه دیده میشود اغلب دیوار، محصول یا چهره است. در پروژههای خاص، چراغ آماده همیشه پاسخ نمیدهد؛ طراحی چراغ سفارشی با اپتیک متناسب، کیفیت نور، زیبایی معماری و اجرای فنی را همزمان بهبود میدهد.

محاسبات الکتریکی در طراحی روشنایی

طرح روشنایی فقط از نظر نورسنجی بررسی نمیشود؛ باید از نظر برق، کنترل، مدار، حفاظت و بهرهبرداری نیز قابل اتکا باشد. بسیاری از مشکلات اجرایی زمانی ایجاد میشوند که طراحی نور از طراحی برق جدا شود.

توان کل چراغها

Ptotal=N×PluminaireP_{total} = N \times P_{luminaire}Ptotal​=N×Pluminaire​

برای طراحی مدار، تابلو، کابل، کلید، دیمر و مصرف انرژی ضروری است.

چگالی توان روشنایی (LPD)

LPD=PtotalALPD = \frac{P_{total}}{A}LPD=APtotal​​

برای بهینهسازی انرژی و مقایسه طرحها کاربرد دارد.

جریان مصرفی مدار

I=PV×PFI = \frac{P}{V \times PF}I=V×PFP​

در چراغهای LED توجه به ضریب توان و کیفیت درایور مهم است.

ضریب توان (Power Factor)

PF پایین باعث افزایش جریان، کاهش کیفیت شبکه و افزایش بار الکتریکی میشود. در پروژههای حرفهای، درایور با PF مناسب توصیه میشود.

جریان هجومی درایورهای LED

درایورها در لحظه روشنشدن ممکن است جریان هجومی بالایی داشته باشند؛ موضوعی مهم در انتخاب کلید مینیاتوری، کنتاکتور، رله و تعداد چراغ در هر مدار.

تفکیک مدارها و کنترل

مدارها باید بر اساس کاربری، سناریو، ساعات استفاده و کنترل تفکیک شوند، نه صرفاً نزدیکی فیزیکی. مدارهای عمومی، تأکیدی، شب، اضطراری و روشنایی ایمنی جدا تعریف میشوند. دیمر، DALI و 0-10V انعطافپذیری و صرفهجویی ایجاد میکنند؛ DALI برای پروژههای حرفهای با کنترل دقیق مناسب است. طرح روشنایی باید با مهندس برق، BMS، UPS و برق اضطراری هماهنگ شود.

استانداردهای روشنایی و مقادیر پیشنهادی لوکس

استانداردهایی مانند EN 12464-1 مقادیر روشنایی، یکنواختی، کنترل خیرگی و کیفیت رنگ را برای کاربریهای مختلف ارائه میکنند. اما مقدار لوکس نباید بدون تحلیل پروژه ثابت استفاده شود؛ سن کاربران، نوع فعالیت، رنگ سطوح، ارتفاع سقف، نور طبیعی و کیفیت چراغ بر مقدار نهایی اثر دارند.

جدول پیشنهادی مقادیر لوکس

چرا مقدار لوکس نباید بدون تحلیل استفاده شود؟

دو فضا با کاربری مشابه ممکن است شرایط کاملاً متفاوتی داشته باشند؛ یک دفتر با سقف بلند و دیوار تیره نسبت به دفتر با سقف کوتاه و سطوح روشن، طراحی متفاوتی میطلبد.

نقش نرم افزارهای محاسبات روشنایی

محاسبات روشنایی چیست؟ راهنمای تخصصی تعیین لوکس، انتخاب چراغ و طراحی نور

نرمافزارهایی مانند DIALux و Relux رفتار نور را با استفاده از فایل فوتومتریک، ابعاد، متریال، ارتفاع نصب و چیدمان شبیهسازی میکنند و خروجیهایی مانند روشنایی متوسط و حداقل، یکنواختی، UGR، نقشه Isolux و توان نصبشده ارائه میدهند. اما خروجی نرمافزار بهتنهایی تضمینکننده طراحی خوب نیست؛ اگر ورودیها (فایل فوتومتریک، ارتفاع نصب، ضریب انعکاس، سطح کار) اشتباه باشند، خروجی نیز گمراهکننده است.

دادههای لازم قبل از شبیهسازی

پلان و ابعاد، ارتفاع سقف، رنگ و بازتاب سطوح، نوع کاربری، سطح کار، فایل فوتومتریک، چیدمان و ارتفاع نصب، و سناریوهای روشنایی.

چرا فایل فوتومتریک معتبر اهمیت دارد؟

فایل IES یا LDT رفتار واقعی نور چراغ را نشان میدهد؛ بدون آن، شبیهسازی قابل اعتماد نیست.

خروجیهای ضروری در گزارش نهایی

• روشنایی متوسط و حداقل (کفایت نور)
• یکنواختی (کنترل اختلاف نقاط)
• خیرگی یا UGR (فضاهای کاری طولانیمدت)
• نقشههای Isolux (توزیع نور روی پلان)
• توان نصبشده و LPD (کنترل مصرف انرژی)

خطاهای رایج در محاسبات روشنایی

• انتخاب چراغ صرفاً بر اساس وات
• محاسبه تعداد چراغ بدون CU و MF
• نادیدهگرفتن ارتفاع نصب و زاویه پخش
• تمرکز بر لوکس میانگین و بیتوجهی به یکنواختی
• نادیدهگرفتن خیرگی و UGR
• استفاده از یک الگوی ثابت برای تمام فضاها
• بیتوجهی به نور عمودی در فروشگاه، هتل و پذیرش
• انتخاب چراغ بدون بررسی فایل فوتومتریک
• نادیدهگرفتن توان، PF، جریان هجومی و تفکیک مدارها
• اعتماد کامل به خروجی نرمافزار بدون کنترل دادههای ورودی

چکلیست محاسبات روشنایی برای پروژههای معماری

چه زمانی به مشاوره و محاسبات تخصصی نیاز دارید؟

در پروژههای ساده، تخمین اولیه ممکن است کافی به نظر برسد؛ اما پروژههای حرفهای با کاربری حساس، سقف بلند، متریال تیره، فرم پیچیده، الزامات استانداردی، نورپردازی محصول یا اثر هنری و کنترل هوشمند، حتماً به محاسبات تخصصی نیاز دارند.



• کاربری حساس یا استانداردهای سختگیرانه: فضاهای درمانی، آموزشی و عمومی باید از نظر کیفیت نور و ایمنی بصری کنترل شوند.
• سقف بلند، متریال تیره یا فرم پیچیده: به تحلیل دقیقتر اپتیک و توزیع نور نیاز دارند.
• فروشگاهها، گالریها و فضاهای برندمحور: نور مستقیماً بر فروش و تجربه برند اثر دارد.
• پروژههای درمانی، اداری، هتل و عمومی: به تعادل میان عملکرد، آسایش، انرژی و نگهداری نیاز دارند.
• نیاز به چراغ سفارشی یا اپتیک اختصاصی: زمانی که چراغ آماده پاسخگوی پروژه نیست.
• تعادل کیفیت نور، هزینه اولیه و مصرف انرژی: مشاوره کمک میکند تصمیمها فقط بر اساس قیمت نباشند.

اگر برای پروژه اداری، مسکونی، فروشگاهی، هتلی، درمانی یا معماری خود نیاز به محاسبات روشنایی، انتخاب چراغ یا طراحی چراغ سفارشی دارید، تیم نورا | Noora Lighting میتواند از مرحله تحلیل تا طراحی، تولید و اجرای روشنایی در کنار شما باشد.

جمع‌بندی

محاسبات روشنایی فقط تعیین تعداد چراغ نیست؛ روشی مهندسی برای تبدیل نیاز معماری، عملکرد انسانی و الزامات فنی به یک سیستم روشنایی دقیق، هماهنگ و قابل اجراست. در طراحی حرفهای، لوکس، لومن، کندلا، زاویه پخش، یکنواختی، UGR، CRI، CCT، ضریب نگهداری، ضریب بهره، ارتفاع نصب، نور عمودی، توان، مدارها و کنترل همزمان بررسی میشوند.

هر فضا نیاز نوری مخصوص خود را دارد و روشنایی دفتر، خانه، بیمارستان، هتل، فروشگاه، گالری یا پارکینگ با یک فرمول ثابت طراحی نمیشود. به همین دلیل، محاسبات باید پروژهمحور، معماریمحور و قابل اجرا باشد.

در نورا، طراحی روشنایی بر پایه ترکیب دانش فنی، شناخت معماری، محاسبات دقیق، انتخاب اپتیک مناسب و امکان تولید چراغهای سفارشی انجام میشود؛ با هدف خلق نوری که فقط فضا را روشن نمیکند، بلکه کیفیت تجربه فضایی را میسازد.

نورا، ساخته شده با نور.

سوالات متداول درباره محاسبات روشنایی

محاسبات روشنایی چیست؟

فرآیندی مهندسی برای تعیین مقدار، کیفیت و توزیع نور موردنیاز یک فضا بر اساس کاربری، استاندارد، مشخصات چراغ، ارتفاع نصب، یکنواختی، خیرگی و مصرف انرژی.

برای هر متر مربع چند لومن نور لازم است؟

به کاربری بستگی دارد و از رابطه Φtotal=Em×ACU×MF\Phi_{total} = \frac{E_m \times A}{CU \times MF}Φtotal​=CU×MFEm​×A​ به دست میآید؛ نمیتوان عدد ثابتی تعیین کرد.

تعداد چراغ چگونه محاسبه میشود؟

با فرمول N=Em×AΦ×CU×MFN = \frac{E_m \times A}{\Phi \times CU \times MF}N=Φ×CU×MFEm​×A​.

تفاوت لومن، لوکس و کندلا چیست؟

لومن مقدار کل نور خروجی، لوکس نور رسیده به سطح و کندلا شدت نور در یک جهت مشخص است.

آیا وات معیار مناسبی برای انتخاب چراغ است؟

خیر. وات فقط مصرف را نشان میدهد؛ باید لومن، بهره نوری، زاویه پخش، CRI، UGR، فایل فوتومتریک و کیفیت ساخت بررسی شود.

ضریب نگهداری چیست؟

کاهش نور سیستم در طول زمان را در نظر میگیرد (افت شار LED، گردوغبار، برنامه نظافت).

یکنواختی چگونه محاسبه میشود؟

با نسبت حداقل به متوسط روشنایی: Uo=EminEavgU_o = \frac{E_{min}}{E_{avg}}Uo​=Eavg​Emin​​.

UGR چیست و چرا در فضای اداری مهم است؟

شاخص ارزیابی خیرگی است؛ خیرگی زیاد باعث خستگی چشم، کاهش تمرکز و بازتاب آزاردهنده روی مانیتور میشود.

برای محاسبات از چه نرمافزاری استفاده میشود؟

DIALux و Relux برای شبیهسازی لوکس، یکنواختی، UGR، نقشه Isolux و توان نصب شده.

آیا DIALux کافی است؟

خیر؛ DIALux ابزار محاسبه است، نه جایگزین طراحی. کیفیت خروجی به ورودیها، فایل فوتومتریک، تجربه طراح و تحلیل معماری بستگی دارد.

چه اطلاعاتی باید به طراح روشنایی ارائه شود؟

پلان، مقطع، ارتفاع سقف، متریالها، کاربری، نوع فعالیت، مبلمان، نیازهای کارفرما، سطح کار، فایل چراغها و الزامات اجرایی.

چه زمانی به چراغ سفارشی نیاز داریم؟

زمانی که چراغ آماده از نظر ابعاد، توان، اپتیک، رنگ نور، نصب یا هماهنگی با معماری پاسخگو نباشد.

---

مرجع جهانی استانداردهای مترولوژی نور، رنگ و سیستم‌های سنجش روشنایی.

🔗 https://cie.co.at

صفحه رسمی یا مرجع استاندارد اروپایی روشنایی فضاهای داخلی کار.

🔗 https://www.en-standard.eu

معتبرترین انجمن مهندسی روشنایی در جهان؛ ارائه‌دهنده استانداردهای فرمت فایل‌های فوتومتریک (IES Files)، تعاریف لوکس و شدت نور.

🔗 https://www.ies.org
