راهنمای جامع کنترل هوشمند روشنایی در معماری

کنترل هوشمند روشنایی (مورد تأیید نورا)

راهنمای جامع کنترل هوشمند روشنایی در معماری،بررسی کامل پروتکل‌های سیمی DALI، KNX و DMX و پروتکل‌های بی‌سیم Zigbee، Bluetooth Mesh و Tuya در نورپردازی معماری

۱) مسئله اصلی: چرا انتخاب پروتکل کنترل روشنایی در پروژه‌های معماری حیاتی است؟

در پروژه‌های امروزی، طراحی نور صرفاً زیبایی‌شناسی نیست؛ بلکه بخشی جدایی‌ناپذیر از کارکرد فضا، بهره‌وری انرژی، راحتی ساکنین و پایداری ساختمان محسوب می‌شود. نورپردازی هوشمند تبدیل به یک زیرساخت اساسی در معماری مدرن شده است، به ویژه هنگامی که با المان‌های پیچیده مانند چراغ‌های مگنتی و چراغ‌های منحنی سفارشی سروکار داریم.

چالش اصلی معماران، طراحان داخلی و مهندسان برق این است که بین گزینه‌های متعدد پروتکل‌های کنترلی، بهترین و پایدارترین انتخاب را داشته باشند. این انتخاب باید با توجه به نیازهای خاص پروژه (از جمله ابعاد فضا، نوع کاربری، بودجه، و زیرساخت‌های موجود) صورت گیرد.

نورا با تخصص عمیق در طراحی، مشاوره، و تولید چراغ‌های سفارشی مگنتی و منحنی، نقش کلیدی در این فرآیند ایفا می‌کند. ما باور داریم که یک سیستم کنترل هوشمند روشنایی موفق، باید کاملاً با فرم و عملکرد فیزیکی چراغ‌ها یکپارچه شود. انتخاب نادرست پروتکل می‌تواند منجر به تأخیر در پاسخگویی، عدم یکنواختی نور (Flickering)، یا پیچیدگی بیش از حد در نگهداری شود که مستقیماً بر تجربه کاربری در فضا تأثیر منفی می‌گذارد.

CRI چیست؟

اهمیت یکپارچگی(راهنمای جامع کنترل هوشمند روشنایی در معماری):

• دقت در دیمینگ: چراغ‌های سفارشی با CRI بالا، نیازمند دیمینگ بسیار دقیق (مثلاً تا ۰.۱٪) هستند که برخی پروتکل‌ها در تأمین آن دچار مشکل می‌شوند.
• انعطاف‌پذیری نصب: در پروژه‌های بازسازی، پروتکل‌های بی‌سیم انعطاف‌پذیری نصب را افزایش می‌دهند، در حالی که در ساختمان‌های نوساز، زیرساخت‌های سیمی (مانند DALI یا KNX) ثبات بیشتری فراهم می‌کنند.

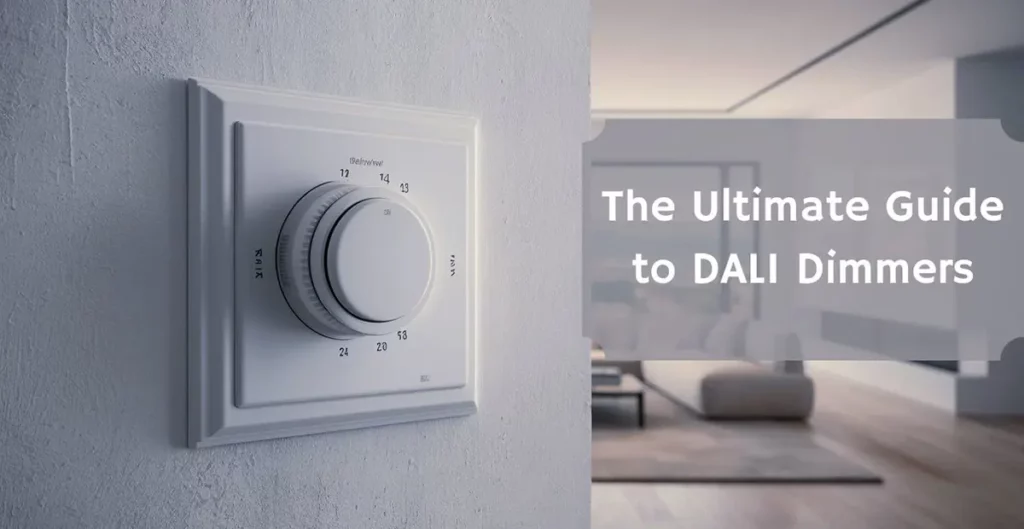

۲) اصول پایه کنترل هوشمند روشنایی در معماری حرفه‌ای

راهنمای جامع کنترل هوشمند روشنایی در معماری

کنترل هوشمند روشنایی فراتر از عملکرد ساده خاموش/روشن کردن است. در معماری حرفه‌ای، کنترل باید پاسخگوی سناریوهای عملکردی پیچیده باشد:

1. سناریوی Meeting (جلسه):

   نور سفید روشن، شدت بالا (حدود ۵۰۰ لوکس)، تأکید بر وضوح بصری.

2. سناریوی Relax (آرامش):

   نور گرم، شدت پایین (حدود ۱۰۰ لوکس)، دمای رنگ پایین (۲۷۰۰K).

3. سناریوی Gallery (نمایشگاه):

   کنترل دقیق بر روی هر المان نوری، تأکید بر CRI بالا برای نمایش صحیح رنگ‌ها.

4. سناریوی Daylight Harvesting (برداشت نور روز):

   تنظیم خودکار شدت نور بر اساس میزان نور طبیعی ورودی به فضا.

چراغ مگنتی و کنترل هوشمند

برای دستیابی به این سناریوها، پارامترهای زیر باید توسط پروتکل کنترلی پشتیبانی شوند:

• لوکس (Luminance):

  شدت نور در سطح کار.

• CRI (Color Rendering Index):

  توانایی چراغ در نمایش صحیح رنگ‌ها (اغلب بالای ۹۰).

دمای رنگ نور چیست و چرا اهمیت دارد؟

• دمای رنگ (CCT):

  تغییر پذیری رنگ نور (Tunable White یا RGBW).

• زاویه پخش (Beam Angle):

  برای چراغ‌های مگنتی که ممکن است هر سر چراغ زاویه متفاوتی داشته باشد.

چراغ‌های مگنتی و منحنی نورا به دلیل انعطاف فرمی بالا (قابلیت تغییر مسیر و موقعیت المان‌ها) و نیاز به کنترل یکنواخت در کل مسیر، بیشترین وابستگی را به سیستم هوشمند و پروتکل انتخابی دارند. یکپارچگی نرم‌افزاری بین طراحی روشنایی و سخت‌افزار کنترلی الزامی است.

۳) پروتکل‌های سیمی (Wired Protocols)

پروتکل‌های سیمی به دلیل پایداری بالا، امنیت و قابلیت اطمینان در محیط‌های تجاری و اداری بزرگ، همچنان ستون فقرات مهندسی روشنایی محسوب می‌شوند.

۳.۱ DALI / DALI‑2 / D4i

DALI (Digital Addressable Lighting Interface) پروتکل استاندارد جهانی برای کنترل هوشمند روشنایی در فضاهای داخلی است.

چراغ مگنتی چیست و چگونه کار می کند؟

• ساختار:

  مبتنی بر دو سیم (مالتی‌پلکس شده) که سیگنال‌های داده را ارسال می‌کنند. هر دستگاه (درایور یا چراغ) آدرس منحصر به فردی دارد.

• مزایای کلیدی:

  • فیدبک دوطرفه (DALI-2): قابلیت دریافت اطلاعات وضعیت از درایورها (مانند میزان مصرف انرژی یا خرابی LED)، که برای نگهداری پیشگیرانه حیاتی است.
  • کنترل نرم و دقیق: دیمینگ خطی و بسیار روان، ایده‌آل برای چراغ‌های مگنتی که نیاز به یکنواختی دارند.
  • آدرس‌دهی گروهی و تکی: انعطاف بالا در تعریف سناریوها.
  • D4i (Driving Light Interface): توسعه‌ای برای پشتیبانی از حسگرها و تجهیزات جانبی مستقیماً بر روی باس
• کاربرد نورا: عالی برای پروژه‌هایی که از چراغ مگنتی استفاده می‌کنند و نیاز به کنترل دقیق روشنایی و سنسورها در داخل سقف دارند.

منبع: https://www.dali-alliance.org

۳.۲ KNX

KNX یک استاندارد بین‌المللی (ISO/IEC 14543) برای اتوماسیون ساختمان (BMS) است. این پروتکل صرفاً برای روشنایی نیست، بلکه یک شبکه واحد برای کنترل HVAC، امنیت، پرده‌ها و روشنایی فراهم می‌کند.

• ساختار:

  استفاده از سیم‌کشی اختصاصی KNX (معمولاً با ساختار توپولوژی آزاد) که تبادل داده بین تجهیزات مختلف را ممکن می‌سازد.

• مزایای کلیدی:

  • همه‌جانبه بودن: ادغام کامل سیستم روشنایی با سایر زیرسیستم‌های هوشمند ساختمان.
  • استاندارد جهانی: قابلیت اطمینان بالا و دسترسی گسترده به تولیدکنندگان تجهیزات.
  • پایداری بلندمدت: پروتکلی بسیار بالغ و مستحکم برای عمر مفید ساختمان.
• معماری رایج: ترکیب KNX-DALI رایج‌ترین معماری در پروژه‌های بزرگ است؛ KNX نقش مغز و کنترلر سطح بالا را بازی می‌کند، در حالی که DALI لایه فیزیکی کنترل هوشمند روشنایی در سقف را مدیریت می‌کند.

منبع: https://www.knx.org

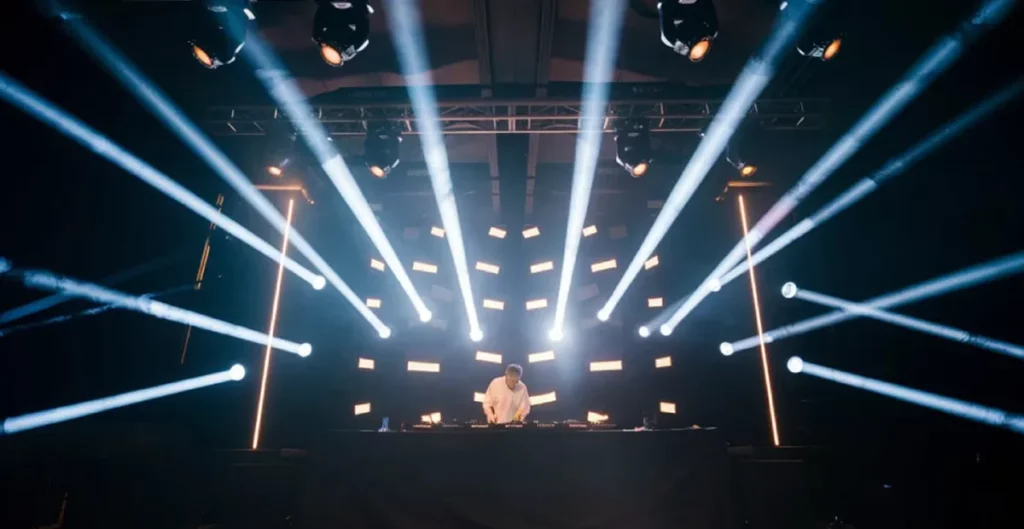

۳.۳ DMX / RDM

DMX512 (Digital Multiplex) پروتکلی است که ریشه در صنعت سرگرمی و تئاتر دارد، اما به دلیل توانایی فوق‌العاده‌اش در کنترل افکت‌های رنگی و پویایی، در نورپردازی معماری نمایشی و خاص نیز به کار می‌رود.

• ساختار:

  مبتنی بر انتقال سریال داده (RS-485) که برای کنترل صدها یا هزاران کانال مجزا (معمولاً رنگ و شدت) استفاده می‌شود.

• مزایای کلیدی:

  • پویایی بالا: ایده‌آل برای کنترل RGBW و افکت‌های انیمیشنی پیچیده.
  • RDM (Remote Device Management): افزونه‌ای برای DMX که اجازه پیکربندی و نظارت از راه دور را می‌دهد.
  • سرعت بالا: تأخیر پایین در اجرای افکت‌های نوری سریع.
• کاربرد نورا: این پروتکل برای چراغ‌های منحنی سفارشی که در لابی‌ها، موزه‌ها یا نمای ساختمان برای ایجاد جلوه‌های هنری استفاده می‌شوند، ضروری است.

منبع: https://boca.lighting/diving-deeper-into-dmx512-for-lighting-control/

۴) پروتکل‌های بی‌سیم (Wireless Protocols)

راهنمای جامع کنترل هوشمند روشنایی در معماری

پروتکل‌های بی‌سیم انعطاف‌پذیری بی‌نظیری را، به ویژه در پروژه‌های بازسازی یا فضاهایی با محدودیت‌های ساختاری برای کابل‌کشی جدید، فراهم می‌کنند. این پروتکل‌ها برای مشاوره روشنایی در فضاهایی که تغییرات مداوم در چیدمان مورد انتظار است، بسیار مناسب هستند.

۴.۱ Zigbee

Zigbee یک استاندارد مبتنی بر IEEE 802.15.4 است که برای شبکه‌های کم‌مصرف و شبکه‌ای (Mesh) طراحی شده است.

• ساختار Mesh:

  هر دستگاه نه تنها به کنترلر مرکزی متصل می‌شود، بلکه می‌تواند به عنوان یک رله (تکرارکننده) برای دستگاه‌های دیگر عمل کند و شبکه را گسترش دهد.

• مزایای کلیدی:

  • پایداری بالا: ساختار مش (Mesh) تضمین می‌کند که در صورت خرابی یک دستگاه، شبکه همچنان کار کند.
  • مصرف انرژی کم: مناسب برای سنسورهای بی‌سیم که نیاز به عمر باتری طولانی دارند.
  • سازگاری گسترده: یکی از رایج‌ترین پروتکل‌ها در اکوسیستم‌های کنترل هوشمند روشنایی.
• کاربرد نورا: ایده‌آل برای بازسازی دفاتر یا گالری‌هایی که نصب سیم‌کشی DALI/KNX دشوار است، به ویژه برای کنترل چراغ مگنتی نصب شده بر روی ریل‌ها.

منبع: https://www.silabs.com/applications/case-studies/zigbee-enables-wireless-commercial-lighting

۴.۲ Bluetooth Mesh

Bluetooth Mesh نسل جدیدتری از شبکه‌های بی‌سیم است که از بلوتوث کم‌انرژی (BLE) بهره می‌برد و امکان ساخت شبکه‌های مقیاس بزرگ را فراهم می‌کند.

• ساختار:

  یک شبکه مش واقعی که امکان ارسال پیام‌ها بین دستگاه‌ها با تأخیر بسیار کم را فراهم می‌سازد.

• مزایای کلیدی:

  • تأخیر اندک (Low Latency): پاسخگویی بسیار سریع‌تر نسبت به برخی پیاده‌سازی‌های Zigbee در سناریوهای تعاملی.
  • نصب ساده: قابلیت برنامه‌ریزی و تنظیم مستقیم با دستگاه‌های موبایل (تلفن همراه یا تبلت) بدون نیاز به گیت‌وی‌های پیچیده در مراحل اولیه.
  • امنیت بهبود یافته: مکانیسم‌های رمزنگاری داخلی.
• کاربرد نورا: یک گزینه محبوب برای چراغ‌های خطی و چراغ‌های منحنی در پروژه‌های Retail یا فضاهای کوچک تا متوسط که نیاز به سادگی نصب و پاسخگویی آنی دارند.

۴.۳ Tuya

Tuya یک پلتفرم IoT جهانی است که مجموعه‌ای از سخت‌افزارها و پروتکل‌های ارتباطی را زیر یک چتر نرم‌افزاری یکپارچه می‌کند.

• ساختار:

  Tuya به عنوان یک لایه بالایی عمل می‌کند که می‌تواند از Wi-Fi، Zigbee، Bluetooth Mesh، و حتی گیت‌وی‌های DALI استفاده کند تا همه چیز را به اپلیکیشن واحد خود متصل سازد.

• مزایای کلیدی:

  • سهولت استفاده: رابط کاربری ساده برای کاربر نهایی.
  • اقتصادی: اغلب هزینه‌های راه‌اندازی اولیه پایین‌تری دارد.
  • پلتفرم چندپروتکله: مدیریت یکپارچه تجهیزات مختلف از طریق یک اپلیکیشن.
• کاربرد نورا: بیشتر برای پروژه‌های کوچک‌تر، ویلایی یا دفاتر اداری با نیازهای کنترل هوشمند روشنایی استاندارد، که هزینه و پیچیدگی KNX یا DALI توجیه اقتصادی ندارد.

منبع: https://lighting.tuya.com/hardware

۵) مقایسه تخصصی پروتکل‌ها



ویژگی	DALI / DALI‑2	KNX	DMX	Zigbee	Bluetooth Mesh	Tuya
ماهیت	کنترل تخصصی روشنایی	BMS جامع ساختمان	کنترل افکت‌های نمایشی	شبکه مش بی‌سیم	شبکه مش بی‌سیم مدرن	پلتفرم ابری / سخت‌افزاری
قابلیت دیمینگ	بسیار دقیق، خطی	وابسته به ماژول DALI/KNX	دقیق (کنترل کانالی)	خوب، وابسته به پیاده‌سازی	بسیار خوب، تأخیر کم	متغیر
فیدبک (وضعیت چراغ)	بله (DALI‑2)	بله (بسته به تجهیزات)	خیر (RDM اختیاری)	بله (در صورت پیکربندی صحیح)	وابسته به طراح سیستم	بله (از طریق ابر)
زیرساخت	کابل دیمینگ دو سیمه	کابل اختصاصی KNX	کابل اختصاصی DMX	بی‌سیم	بی‌سیم	وابسته به گیت‌وی (Wi‑Fi یا Zigbee)
بهترین کاربرد	چراغ مگنتی، اداری، روشنایی داخلی استاندارد	ساختمان‌های بزرگ، ادغام کامل BMS	نما و لابی‌های لوکس با افکت رنگی	بازسازی و پروژه‌های متوسط	خرده‌فروشی، نصب سریع	پروژه‌های کوچک و اقتصادی
پیچیدگی نصب	متوسط	بالا	متوسط رو به بالا	پایین تا متوسط	پایین	پایین



نتیجه‌گیری نورا: برای پروژه‌هایی که نیازمند طراحی روشنایی سفارشی و لوکس (مانند چراغ منحنی) هستند، معماری KNX + DALI بیشترین ثبات و قابلیت کنترل را فراهم می‌آورد. اگر بودجه و زمان محدود است و نیاز به سادگی وجود دارد، پروتکل‌های بی‌سیم مانند Bluetooth Mesh می‌توانند گزینه مناسبی باشند.

۷) روند انتخاب صحیح پروتکل (راهنمای جامع کنترل هوشمند روشنایی در معماری نورا)

انتخاب پروتکل باید یک فرآیند سیستماتیک باشد که از فلسفه طراحی روشنایی نشأت می‌گیرد:

۱. تعریف نیاز پروژه و فضا:

• کاربری فضا (دفتر، خرده‌فروشی، مسکونی، موزه) چیست؟
• آیا نیاز به قابلیت تغییر کاربری در آینده وجود دارد؟ (پشتیبانی از بی‌سیم)

۲. انتخاب نوع چراغ (سخت‌افزار):

• آیا از چراغ مگنتی (نیاز به آدرس‌دهی تکی) استفاده می‌شود؟
• آیا چراغ منحنی سفارشی با نیازهای کنترلی خاص (مانند کنترل بخش به بخش) نیاز است؟
• نوع درایور مورد نیاز (PWM، ۰-۱۰ولت، DALI) چیست؟

۳. مشخص کردن دیمینگ و کنترل:

• آیا نیاز به دیمینگ ۰.۱٪ (DALI/DMX) است یا دیمینگ ۱۰٪ کافی است؟
• آیا سناریوها باید از طریق پنل‌های دیواری، سنسورها، یا اپلیکیشن موبایل فعال شوند؟ (تأثیر بر انتخاب پروتکل)

۴. انتخاب درایور و Gateway:

• برای پروژه‌های بزرگ: انتخاب یک Gateway KNX-DALI با کارایی بالا.
• برای پروژه‌های بی‌سیم: انتخاب هاب مرکزی (Hub) سازگار با Zigbee یا Bluetooth Mesh.

۵. تست نور و سناریو:

• بررسی کنترل هوشمند روشنایی در محل با استفاده از پروتوتایپ‌های نورا. اطمینان از عدم وجود Flicker و تأخیر قابل درک.

۶. آموزش و تحویل سیستم:

• آموزش تیم نگهداری ساختمان در مورد نحوه مدیریت و تغییر سناریوهای پروتکل انتخابی.

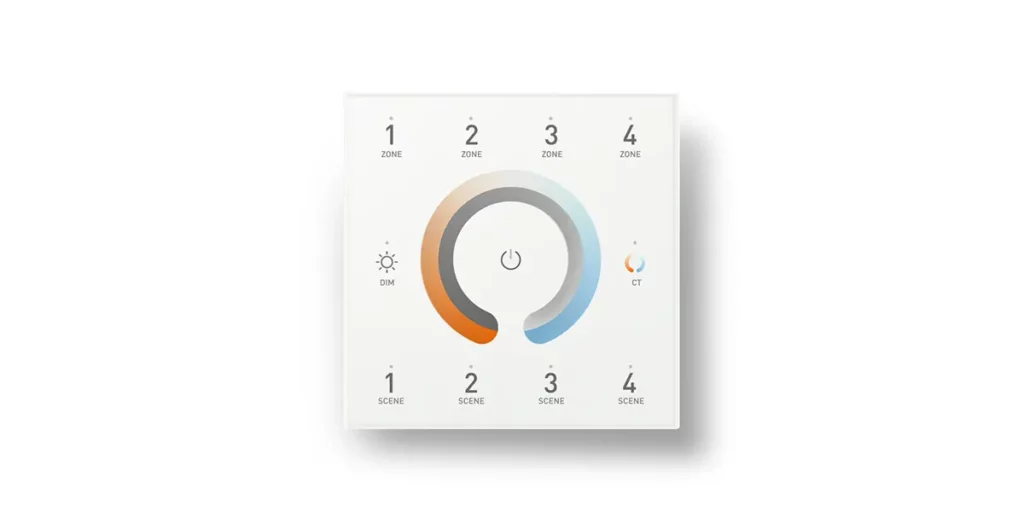

۸) جمع‌بندی و توصیه نهایی نورا | نتیجه گیری

در دنیای پیچیده کنترل هوشمند روشنایی، تمایز قائل شدن بین پروتکل‌ها حیاتی است. هیچ سیستمی به صورت مطلق “بهترین” نیست. پروتکل ایده‌آل، پروتکلی است که نیازهای زیبایی‌شناختی، عملکردی، و اقتصادی پروژه شما را به طور همزمان برآورده سازد.

انتخاب درست زمانی معنا دارد که طراحی نور (شامل چراغ مگنتی و چراغ منحنی)، مشاوره اولیه، تجهیزات کنترلی (درایورها و Gatewayها) و فرآیند نصب در یک مسیر واحد و تخصصی انجام شود. نورا با ارائه مشاوره تخصصی در کنار تولید تجهیزات روشنایی سفارشی، تضمین می‌کند که زیرساخت کنترلی شما، عملکرد نهایی نورپردازی را به بهترین شکل ممکن پشتیبانی کند.

---

FAQ (سوالات متداول)

راهنمای جامع کنترل هوشمند روشنایی در معماری

۱. بهترین پروتکل برای چراغ مگنتی چیست؟

بهترین پروتکل برای چراغ مگنتی، به ویژه در محیط‌های اداری که نیاز به کنترل نقطه‌ای و فیدبک دارند، DALI-2 است. این پروتکل امکان دیمینگ بسیار دقیق و آدرس‌دهی تکی هر المان مغناطیسی را فراهم می‌کند و با سیستم‌های مدیریتی ساختمان (BMS) نظیر KNX به خوبی یکپارچه می‌شود.

۲. آیا Bluetooth Mesh برای نورپردازی معماری مناسب است؟

بله، Bluetooth Mesh یک گزینه عالی برای فضاهای معماری است که نیازمند نصب سریع و انعطاف‌پذیر هستند (مانند پروژه‌های Retail یا بازسازی). مزیت اصلی آن تأخیر اندک و سادگی پیکربندی اولیه است، اگرچه در پروژه‌های بسیار بزرگ که نیاز به ثبات زیرساختی مطلق دارند، KNX/DALI همچنان ارجحیت دارد.

۳. تفاوت DALI و KNX در پروژه معماری چیست؟

DALI یک پروتکل تخصصی برای لایه روشنایی است که درایورها و لامپ‌ها را کنترل می‌کند و قابلیت دیمینگ دقیق را فراهم می‌آورد. KNX یک پروتکل جامع برای کل ساختمان (BMS) است که شامل روشنایی، تهویه، امنیت و پرده‌ها می‌شود. معمولاً در پروژه‌های بزرگ، KNX به عنوان کنترلر اصلی عمل کرده و از طریق یک Gateway، زیرسیستم روشنایی را با استفاده از DALI مدیریت می‌کند (معماری KNX-DALI).
