CEM-3 در ماژول LED: قلب پنهان در طراحی و تولید چراغ سفارشی

در دنیای پیچیده و دائماً در حال تحول طراحی و تولید چراغ‌های سفارشی، انتخاب مواد اولیه مناسب نقشی حیاتی در تعیین کیفیت، عملکرد، زیبایی و مقرون‌به‌صرفه بودن محصول نهایی ایفا می‌کند. در این میان، بردهای مدار چاپی (PCB) به عنوان بستری برای نصب و اتصال قطعات الکترونیکی، از اهمیت ویژه‌ای برخوردارند. یکی از متریال‌هایی که در سال‌های اخیر توجه ویژه‌ای را به خود جلب کرده و به عنوان “قلب پنهان” در بسیاری از ماژول‌های LED سفارشی، به‌خصوص در شرکت‌هایی چون نورا، مطرح شده است، CEM-3 است. این مقاله به بررسی عمیق CEM-3، ویژگی‌ها، مزایا، محدودیت‌ها و جایگاه آن در صنعت روشنایی سفارشی می‌پردازد.

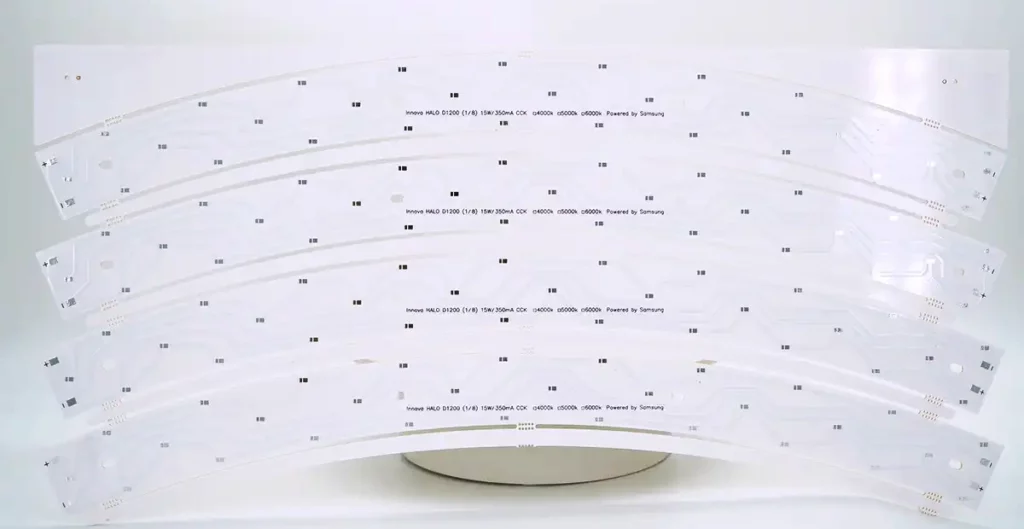

CEM‑3 چیست و چگونه ساخته می‌شود؟

CEM-3 مخفف عبارت Composite Epoxy Material – Type 3 است. این عنوان به ماهیت اصلی این ماده یعنی ترکیبی از مواد کامپوزیتی بر پایه اپوکسی اشاره دارد. CEM-3 را می‌توان به عنوان نسل جدیدی از مواد PCB در نظر گرفت که تلاشی برای دستیابی به تعادلی بهینه بین خصوصیات مواد سنتی و نیازهای نوظهور صنعت الکترونیک، به‌ویژه در حوزه روشنایی LED، است.

ساختار CEM-3 از چند لایه تشکیل شده است که هر کدام نقش مهمی در عملکرد کلی برد ایفا می‌کنند:

1. لایه هسته (Core Layer):


   بخش اصلی و ساختاری CEM-3 را یک لایه کامپوزیتی تشکیل می‌دهد. این لایه از الیاف شیشه (Glass Fibers) تشکیل شده که در رزین اپوکسی (Epoxy Resin) غوطه‌ور شده و با فرآیندهای خاصی به هم فشرده و پخته می‌شوند. انتخاب دقیق نوع الیاف شیشه و کیفیت رزین اپوکسی در تعیین استحکام مکانیکی، مقاومت حرارتی و خواص دی‌الکتریک برد تأثیرگذار است. این ترکیب، استحکام و سختی قابل قبولی را فراهم می‌کند که آن را از مواد انعطاف‌پذیرتر مانند فیلم‌های پلی‌ایمید متمایز می‌سازد.

2. لایه مسی (Copper Layer):


   بر روی یک یا هر دو طرف هسته کامپوزیتی، لایه‌ای از مس با ضخامت‌های مختلف (معمولاً بین 0.5 تا 2 اونس بر فوت مربع) قرار داده می‌شود. این لایه مسی، همان سطحی است که مسیرهای الکتریکی (Trace) با استفاده از فرآیندهای لیتوگرافی و حکاکی (Etching) بر روی آن ایجاد می‌شوند. هدایت الکتریکی عالی مس، امکان انتقال جریان مورد نیاز برای تغذیه LEDها را فراهم می‌کند.

دمای رنگ نور چیست و چرا اهمیت دارد؟

1. لایه سطحی (Surface Finish):


   اغلب، سطح برد CEM-3 با رنگ سفید یا شیری پوشانده می‌شود. این رنگ‌آمیزی صرفاً جنبه زیبایی ندارد، بلکه یک ویژگی عملکردی کلیدی محسوب می‌شود. رنگ سفید مات به دلیل قابلیت بازتاب بالای نور (High Reflectivity) انتخاب می‌شود. این امر به ویژه در ماژول‌های LED که هدف اصلی آن‌ها توزیع و هدایت نور به بهترین شکل ممکن است، اهمیت فوق‌العاده‌ای پیدا می‌کند. این لایه سفید می‌تواند به صورت پوشش رنگی یا بافت خاصی بر روی لایه مسی و قبل از مرحله ماسک لحیم‌کاری (Solder Mask) اعمال شود.

فرآیند ساخت CEM-3 شامل مراحل زیر است:

• آماده‌سازی لایه هسته:


  الیاف شیشه با رزین اپوکسی آغشته شده و در کوره با حرارت و فشار مناسب پخته می‌شوند تا ساختار سفت و محکمی تشکیل دهند.

• پرس لایه مسی:


  لایه نازک مسی بر روی هسته کامپوزیتی پرس می‌شود. این مرحله معمولاً با استفاده از لایه‌های نازک‌تری از مواد لمینیت شونده (Prepreg) انجام می‌گیرد.

• فرآیند PCB:


  پس از تشکیل لامینیت اولیه، مراحل استاندارد ساخت PCB مانند ایجاد سوراخ‌ها (Drilling)، پوشش‌دهی سوراخ (Plating)، حکاکی مسیرها (Etching)، اعمال ماسک لحیم‌کاری (Solder Mask) و چاپ سیلک (Silkscreen) انجام می‌شود.

• پوشش نهایی:

  اعمال لایه رنگ سفید مات بر روی سطح برد، که یا پیش از ماسک لحیم‌کاری و یا به عنوان بخشی از فرآیند نهایی اعمال می‌شود.

این فرآیند ترکیبی، برد CEM-3 را با خصوصیات منحصربه‌فردی همراه می‌سازد که آن را از سایر انواع PCB متمایز می‌کند.

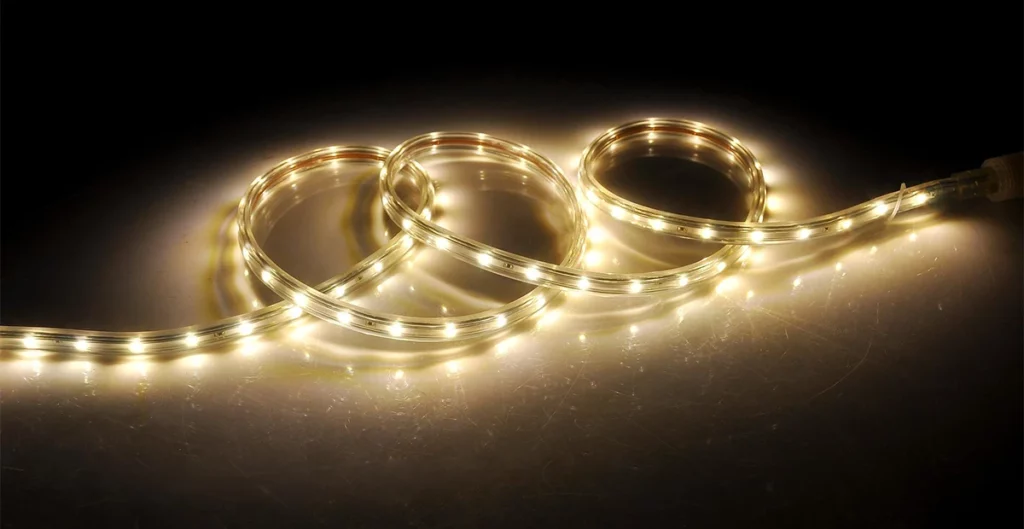

ویژگی‌های فنی CEM‑3 در ماژول LED

CEM-3 مجموعه‌ای از ویژگی‌های فنی را ارائه می‌دهد که آن را به گزینه‌ای جذاب برای کاربردهای خاص در طراحی ماژول‌های LED تبدیل کرده است. درک این ویژگی‌ها برای انتخاب صحیح ماده PCB در پروژه‌های روشنایی سفارشی ضروری است:

• رنگ سطح (Surface Color):

  • ویژگی: سفید یا شیری مات.
  • اهمیت: این رنگ، یک بازتابنده عالی نور سفید است. در ماژول‌های LED، نور از چیپ‌های LED تابیده می‌شود و سپس در برد و سایر اجزای اپتیکی توزیع می‌گردد. سطح سفید CEM-3 می‌تواند تا حدی نور پراکنده شده را به سمت جلو بازتاب دهد و بنابراین، بازدهی نوری کلی (Light Output Efficiency) ماژول را بهبود بخشد. این ویژگی در طراحی چراغ‌هایی که هدفشان حداکثر خروجی نور با حداقل اتلاف است، یا در طراحی‌های مینیمالیستی که بخش زیادی از سطح برد در معرض دید قرار دارد، بسیار حائز اهمیت است.

• ضخامت رایج (Common Thickness):

  • ویژگی: معمولاً بین 1.0 تا 1.6 میلی‌متر.
  • اهمیت: این محدوده ضخامت، تعادلی بین استحکام مکانیکی، انعطاف‌پذیری در پردازش و حجم کلی ماژول ایجاد می‌کند. ضخامت 1.6 میلی‌متر، استاندارد صنعتی رایج برای بسیاری از PCBها است و مقاومت کافی در برابر خمش و شکستگی را فراهم می‌آورد. ضخامت‌های کمتر نیز در مواردی که فضا بسیار محدود است، مورد استفاده قرار می‌گیرند.

• ضریب انتقال حرارت (Thermal Conductivity):

  • ویژگی: کمتر از بردهای آلومینیومی (MCPCB) اما قابل قبول برای کاربردهای خاص.
  • اهمیت: LEDها، به‌ویژه LEDهای با توان بالا، گرمای زیادی تولید می‌کنند. انتقال موثر این گرما به هیت‌سینک برای حفظ دمای عملکردی مطلوب LED و افزایش طول عمر آن حیاتی است. بردهای آلومینیومی (MCPCB – Metal Core Printed Circuit Board) به دلیل استفاده از هسته فلزی (معمولاً آلومینیوم) دارای ضریب انتقال حرارت بسیار بالایی (معمولاً بین 2 تا 5 وات بر متر کلوین) هستند. CEM-3، که هسته آن کامپوزیتی است، ضریب انتقال حرارت کمتری دارد (معمولاً در محدوده 0.3 تا 1.0 وات بر متر کلوین). این بدان معناست که CEM-3 برای LEDهای با توان بسیار بالا که گرمای زیادی تولید می‌کنند، ایده‌آل نیست. با این حال، برای LEDهای کم‌توان (مانند LEDهای SMD با توان زیر 1 وات) که گرمای تولیدی آن‌ها قابل مدیریت است، این ضریب انتقال حرارت کفایت می‌کند.

• استحکام مکانیکی (Mechanical Strength):

  • ویژگی: بسیار خوب، نزدیک به FR-4.
  • اهمیت: FR-4 (Flame Retardant 4) استاندارد صنعتی طلایی برای PCBهای عمومی است که از الیاف شیشه و رزین اپوکسی ساخته می‌شود. CEM-3 نیز از ساختار کامپوزیتی مشابهی بهره می‌برد و به همین دلیل، استحکام مکانیکی و سختی قابل مقایسه‌ای با FR-4 دارد. این موضوع باعث می‌شود که ماژول‌های ساخته شده با CEM-3 در برابر تنش‌های فیزیکی، ضربه و خم شدن مقاوم باشند. این استحکام در فرآیندهای مونتاژ، نصب و حمل و نقل محصول نهایی بسیار مهم است.

• مقاومت در برابر رطوبت (Moisture Resistance):

  • ویژگی: بالا.
  • اهمیت: رزین اپوکسی به کار رفته در ساختار CEM-3، ذاتاً در برابر جذب رطوبت مقاوم است. این خاصیت از اهمیت بالایی برخوردار است، زیرا رطوبت می‌تواند باعث خوردگی لایه‌های مسی، اختلال در عملکرد مدارات الکترونیکی و کاهش عمر مفید قطعات شود. مقاومت خوب در برابر رطوبت، CEM-3 را برای استفاده در محیط‌هایی که ممکن است در معرض رطوبت نسبی قرار گیرند، مناسب می‌سازد، هرچند برای محیط‌های با رطوبت بسیار بالا یا غوطه‌وری در آب، همچنان بردهای با خصوصیات ویژه مورد نیاز است.

به طور خلاصه، این ویژگی‌ها نشان می‌دهند که CEM-3 به طور خاص برای کاربردهایی طراحی شده است که نیاز به ترکیبی از قابلیت بازتاب نور، استحکام مکانیکی مناسب، هزینه نسبتاً پایین و قابلیت مدیریت حرارتی برای LEDهای کم‌توان وجود دارد. این مشخصات، آن را به گزینه‌ای بهینه برای ماژول‌های LED داخلی، چراغ‌های تزئینی، و محصولاتی که زیبایی و راندمان نوری در اولویت قرار دارند، تبدیل کرده است.

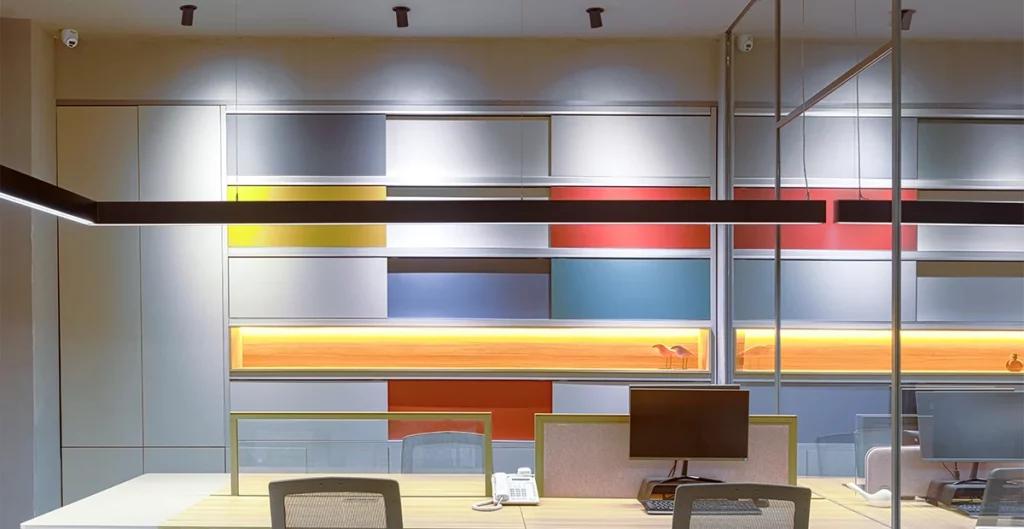

مزایای استفاده از CEM‑3 در چراغ‌های سفارشی نورا

شرکت نورا، به عنوان تولیدکننده‌ای پیشرو در زمینه طراحی و ساخت سیستم‌های روشنایی سفارشی، رویکردی مبتنی بر پروژه را دنبال می‌کند. این رویکرد به این معناست که هر پروژه روشنایی، نیازمندی‌های خاص خود را از نظر خصوصیات نوری، حرارتی، مکانیکی و حتی زیبایی‌شناختی دارد. در این چارچوب، انتخاب هوشمندانه متریال برد مدار چاپی می‌تواند تفاوت چشمگیری در موفقیت پروژه ایجاد کند. CEM-3 به دلیل مزایای متعددی که دارد، جایگاه ویژه‌ای در سبد مواد اولیه شرکت نورا پیدا کرده است:

• افزایش راندمان خروجی نور:

  همانطور که پیشتر ذکر شد، سطح سفید و بازتابنده CEM-3 نقش مهمی در بهبود راندمان نوری ایفا می‌کند. در پروژه‌های روشنایی سفارشی، به‌خصوص آن‌هایی که بر بهینه‌سازی هرچه بیشتر مصرف انرژی و تولید حداکثر لومن (Lumen) به ازای هر وات تمرکز دارند، حتی افزایش چند درصدی در بازتاب نور نیز می‌تواند ارزش افزوده قابل توجهی ایجاد کند. این امر به خصوص در طراحی‌های مینیمالیستی، که از حجم و فضای فیزیکی محدودی برای اجزای اپتیکی اضافی برخوردارند، یا در پروژه‌های لوکس که کوچک‌ترین افت نوری باید به حداقل برسد، اهمیت دوچندان می‌یابد.

• بهینه‌سازی بودجه پروژه:


  یکی از دلایل اصلی انتخاب CEM-3، هزینه آن است. در مقایسه با بردهای آلومینیومی (MCPCB) که نیازمند فرآیندهای تولید پیچیده‌تر و گران‌تری هستند، CEM-3 معمولاً هزینه تولید کمتری دارد. این موضوع به شرکت نورا اجازه می‌دهد تا بتواند راهکارهای روشنایی سفارشی با کیفیت بالا را با قیمتی رقابتی‌تر به مشتریان خود ارائه دهد. این مزیت هزینه، به‌ویژه در پروژه‌هایی که مقیاس تولید بزرگ است، یا بودجه کلی پروژه محدودیت دارد، بسیار حیاتی است.

• کاهش زمان مونتاژ:

  CEM-3 با دارا بودن استحکام مکانیکی مناسب و سوراخ‌کاری استاندارد، قابلیت پردازش بالایی در خطوط تولید PCB دارد. همچنین، ماهیت صلب‌تر آن نسبت به برخی مواد منعطف، فرآیند نصب LEDها و سایر قطعات را تسهیل می‌کند. این سهولت در پردازش و مونتاژ، منجر به کاهش زمان کلی تولید و مونتاژ ماژول‌ها می‌شود. کاهش زمان مونتاژ به معنای افزایش سرعت عرضه محصول به بازار و بهبود کارایی عملیاتی شرکت است.

• قابلیت سفارشی‌سازی بالا:


  شرکت نورا با تمرکز بر رویکرد پروژه‌محور، از CEM-3 به عنوان بستری برای خلق ماژول‌های LED سفارشی با خصوصیات نوری و مکانیکی دقیقاً منطبق با نیازهای هر پروژه استفاده می‌کند. این بدان معناست که می‌توان چیدمان LEDها، مسیرهای الکتریکی، و حتی طرح کلی برد را برای دستیابی به الگوهای نوری خاص، شکل فیزیکی مورد نظر و اتصالات الکتریکی بهینه، سفارشی‌سازی کرد. ترکیب این انعطاف‌پذیری با مزایای فنی CEM-3، امکان خلق راه‌حل‌های روشنایی کاملاً منحصربه‌فرد را فراهم می‌آورد.

• زیبایی‌شناسی در طراحی‌های مینیمال:


  در بسیاری از کاربردهای روشنایی مدرن، به‌ویژه در فضاهای داخلی و معماری، طراحی مینیمال و سادگی ظاهری اهمیت فراوانی دارد. در این موارد، سطح سفید براق یا مات برد PCB که در معرض دید قرار می‌گیرد، می‌تواند به عنوان بخشی از زیبایی‌شناسی کلی محصول عمل کند. رنگ سفید CEM-3، با ماهیت خنثی و بازتابنده‌اش، به خوبی با این رویکرد همخوانی دارد و ظاهری تمیز و حرفه‌ای به ماژول LED می‌بخشد.

به طور کلی، شرکت نورا با بهره‌گیری هوشمندانه از CEM-3، توانسته است تعادلی موفقیت‌آمیز بین عملکرد نوری، قابلیت‌های فنی، هزینه‌های تولید و زیبایی‌شناسی در محصولات سفارشی خود ایجاد کند. این ماده به عنوان یک ابزار کلیدی، امکان تحقق ایده‌های نوآورانه و ارائه راه‌حل‌های روشنایی کارآمد و مقرون‌به‌صرفه را برای مشتریان فراهم می‌آورد.

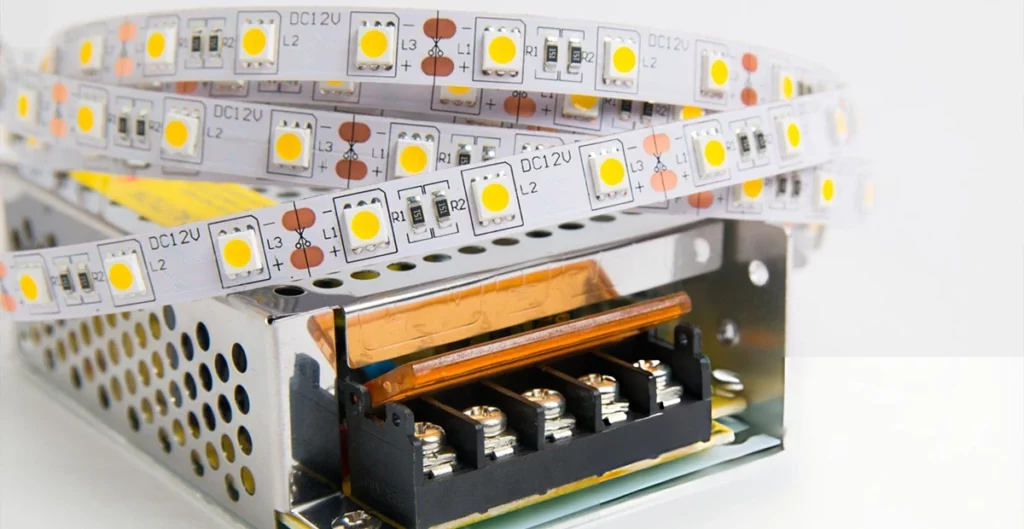

مقایسه CEM‑3 با FR‑4 و MCPCB

برای درک بهتر جایگاه CEM-3 در صنعت روشنایی LED، لازم است آن را با دو دسته دیگر از بردهای مدار چاپی رایج مقایسه کنیم: FR-4 و MCPCB (Metal Core Printed Circuit Board) یا همان بردهای آلومینیومی. این مقایسه بر اساس ویژگی‌های کلیدی که در انتخاب PCB برای کاربردهای LED اهمیت دارند، انجام می‌شود:

ویژگی	CEM‑3	FR‑4	MCPCB (آلومینیومی)
هزینه	پایین‌تر	متوسط	بالاتر
هدایت حرارتی	متوسط (0.3-1.0 W/mK)	متوسط (0.3-0.5 W/mK)	بسیار بالا (2-5 W/mK)
رنگ سطح	سفید یا شیری (بازتاب نور بالا)	معمولاً سبز، آبی، قرمز یا مشکی (نه بازتابنده)	سفید، نقره‌ای یا رنگ‌های دیگر (بسته به نوع پوشش)
استحکام مکانیکی	بسیار خوب، نزدیک به FR-4	بالا	بالا (به دلیل لایه فلزی)
عایق حرارتی	لایه کامپوزیتی (محدود)	لایه اپوکسی-شیشه (محدود)	هسته فلزی (رسانا) با یک لایه عایق نازک (dielectric)
قابلیت پردازش	خوب، مشابه FR-4	عالی، استاندارد صنعتی	متوسط تا خوب، به دلیل لایه فلزی و نازکی لایه عایق
کاربرد اصلی	ماژول LED کم‌وات، دکوراتیو، داخلی	الکترونیک عمومی، صنعتی، سرگرمی	LED پرقدرت، صنعتی، خودرو، نورپردازی خیابانی
تولید گرما	مناسب برای LEDهای زیر 1 وات	مشابه CEM-3 (بسته به طراحی)	مناسب برای LEDهای با توان بالا
ضخامت	1.0 تا 1.6 میلی‌متر	1.0 تا 2.0 میلی‌متر (استاندارد 1.6)	معمولاً 1.6 میلی‌متر، اما با ضخامت لایه مسی متغیر
نوع ساختار	هسته کامپوزیت (شیشه/اپوکسی) + لایه مسی	هسته اپوکسی-شیشه + لایه مسی	هسته آلومینیوم + لایه نازک عایق + لایه مسی
عمر مفید	خوب، در محدوده دمایی مناسب	خوب	بسیار خوب، به دلیل مدیریت حرارتی برتر
قابلیت لحیم‌کاری	خوب	عالی	خوب، نیاز به دقت بیشتر در دما و زمان

تحلیل مقایسه:

• هزینه: CEM-3 در مقایسه با MCPCBها، به طور قابل توجهی مقرون‌به‌صرفه‌تر است. FR-4 قیمتی بین این دو قرار می‌گیرد. این تفاوت هزینه، CEM-3 را به گزینه‌ای ایده‌آل برای پروژه‌هایی تبدیل می‌کند که بودجه محدود دارند اما همچنان به کیفیت نوری خوب نیاز دارند.
• هدایت حرارتی: این مهم‌ترین نقطه تمایز است. MCPCBها رهبران بلامنازع در مدیریت حرارتی هستند و برای LEDهای پرقدرت که نیازمند دفع حرارت سریع و موثر هستند، ضروری می‌باشند. CEM-3 و FR-4 هر دو هدایت حرارتی محدودی دارند، اما CEM-3 به دلیل سطح سفید خود، می‌تواند در بازتاب نور کمک‌کننده باشد که این تا حدی جبران‌کننده ضعف در هدایت حرارت است.
• رنگ سطح: رنگ سفید CEM-3 یک مزیت رقابتی قوی برای آن در کاربردهای روشنایی ایجاد می‌کند، جایی که بازتاب نور و زیبایی‌شناسی مهم است. FR-4 در رنگ‌های استاندارد عرضه می‌شود که برای بازتاب نور مناسب نیستند. MCPCBها نیز می‌توانند با پوشش‌های سفید عرضه شوند، اما این معمولاً یک لایه اضافی است که ممکن است هزینه را افزایش دهد.
• کاربرد: FR-4 برای طیف وسیعی از کاربردهای الکترونیکی مناسب است، اما برای LEDها، به خصوص آن‌هایی که نیاز به مدیریت حرارت دارند، کافی نیست. MCPCBها برای کاربردهای سنگین و صنعتی که LEDها توان بالایی دارند، حیاتی هستند. CEM-3 یک “پل” بین این دو ایجاد می‌کند؛ برای LEDهای کم‌توان و کاربردهایی که مدیریت حرارت متوسط و بازتاب نور بالا اولویت دارد، CEM-3 بهترین انتخاب است.

در نهایت، انتخاب بین CEM-3، FR-4 و MCPCB به طور مستقیم به نیازهای خاص پروژه روشنایی بستگی دارد. اگر پروژه شامل LEDهای کم‌توان، نیاز به بهبود بازتاب نور، و محدودیت بودجه است، CEM-3 گزینه‌ای عالی است. اگر LEDها توان بسیار بالایی دارند و دفع حرارت عامل حیاتی است، MCPCB اجتناب‌ناپذیر خواهد بود. FR-4 نیز برای کاربردهای عمومی الکترونیکی که LEDها تنها بخش کوچکی از مدار هستند و توان آن‌ها نیز پایین است، مورد استفاده قرار می‌گیرد.

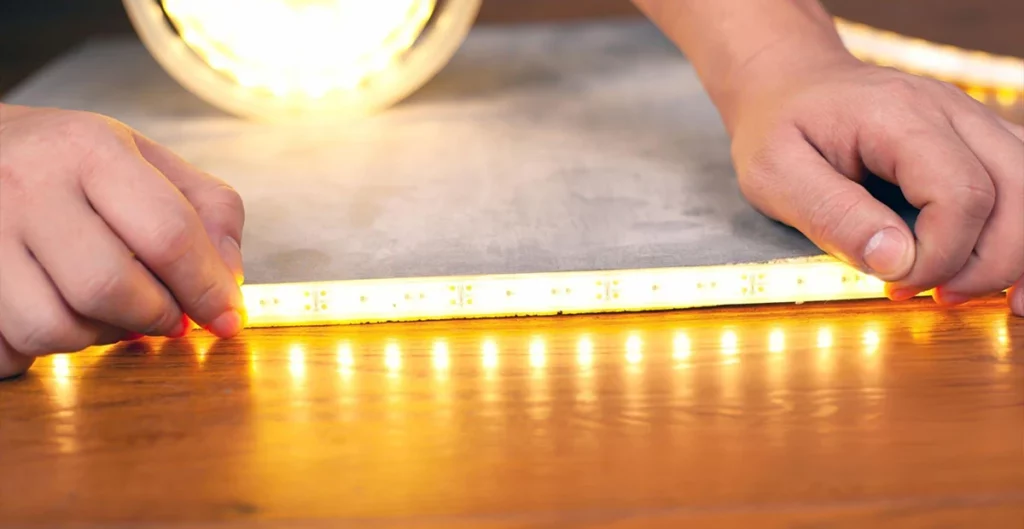

کاربردهای رایج CEM‑3 در معماری و طراحی روشنایی

با توجه به ویژگی‌های منحصربه‌فرد CEM-3، این ماده به طور فزاینده‌ای در بخش‌های مختلف معماری و طراحی روشنایی مورد استفاده قرار می‌گیرد. کاربردهای آن عمدتاً حول محور محصولاتی است که نیاز به تعادل بین کیفیت نوری، هزینه‌های تولید، سهولت مونتاژ و ظاهر بصری دارند. در اینجا به برخی از رایج‌ترین کاربردهای CEM-3 اشاره می‌کنیم:

• چراغ‌های تزئینی داخلی (Decorative Indoor Lighting):

  • شرح: انواع چراغ‌های دیواری، چراغ‌های سقفی، آباژورها و نور مخفی که در فضاهای داخلی ساختمان‌ها مانند منازل مسکونی، هتل‌ها، رستوران‌ها و فروشگاه‌ها استفاده می‌شوند. در این کاربردها، نور باید لطیف، یکنواخت و با رنگ‌بندی مطلوب باشد. سطح سفید CEM-3 به توزیع بهتر نور و افزایش بازتاب آن کمک می‌کند و به طراحان اجازه می‌دهد تا با ترکیب آن با لنزها و دیفیوزرهای مناسب، جلوه‌های نوری دلخواه را خلق کنند.

• پنل‌های نورپردازی کم‌وات (Low-Wattage Lighting Panels):

  • شرح: پنل‌های LED نازک و سبک که به عنوان نور اصلی یا نور مکمل در سقف‌ها، دیوارها یا کمدها استفاده می‌شوند. این پنل‌ها اغلب با LEDهای SMD نصب شده بر روی برد مدار چاپی طراحی می‌شوند. CEM-3 به دلیل بازتابندگی بالا و هزینه مناسب، گزینه ایده‌آلی برای این نوع پنل‌هاست، جایی که نیاز به پوشش مساحت زیاد با نور ملایم و یکنواخت وجود دارد.

• تابلوهای تبلیغاتی با LED SMD (LED SMD Advertising Boards):

  • شرح: تابلوهای تبلیغاتی که از LEDهای SMD (Surface Mount Device) برای نمایش متن، لوگو یا تصاویر استفاده می‌کنند. این تابلوها معمولاً در فضای بیرونی یا نیمه‌بیرونی نصب می‌شوند و نیاز به روشنایی کافی و دیده شدن در روز دارند. در بخش‌هایی از این تابلوها که نیاز به نورپردازی داخلی یا ایجاد افکت‌های نوری خاص است، برد با LEDهای SMD بر روی CEM-3 می‌تواند استفاده شود. سطح سفید برد به افزایش روشنایی و کنتراست کلی تابلو کمک می‌کند.

• ماژول‌های نورپردازی ویترین فروشگاه‌ها (Retail Display Lighting Modules):

  • شرح: در صنعت خرده‌فروشی، نورپردازی ویترین‌ها نقش حیاتی در جلب توجه مشتری و نمایش جذاب محصولات دارد. ماژول‌های LED سفارشی که برای نورپردازی دقیق ویترین‌ها، قفسه‌ها یا مانکن‌ها طراحی می‌شوند، اغلب از CEM-3 بهره می‌برند. این ماده امکان ایجاد ماژول‌های باریک و کم‌حجم را فراهم می‌کند که به راحتی در فضاهای محدود ویترین قابل نصب هستند و با بازتاب نور، به روشن‌تر و زنده‌تر به نظر رسیدن محصولات کمک می‌کنند.

• روشنایی لوازم خانگی و تجهیزات الکترونیکی:

  • شرح: در برخی لوازم خانگی، تجهیزات آشپزخانه (مانند هودها)، یا ماشین‌آلات که نیاز به نورپردازی موضعی یا نشانگرهای LED دارند، برد مدار چاپی با LEDها بر روی CEM-3 می‌تواند مورد استفاده قرار گیرد. به عنوان مثال، نورپردازی داخل یخچال، فر یا ماشین لباسشویی.

• نمایشگرهای LED داخلی با توان پایین:

  • شرح: نمایشگرهای کوچک یا متوسط که برای اطلاع‌رسانی در محیط‌های داخلی استفاده می‌شوند.

در واقع، هر جایی که نیاز به نورپردازی LED با توان پایین، تمرکز بر کیفیت بصری و نوری، و ملاحظات هزینه و سهولت تولید وجود داشته باشد، CEM-3 می‌تواند گزینه مناسبی باشد. این متریال به طراحان اجازه می‌دهد تا با دستان بازتر، ایده‌های خلاقانه خود را در زمینه نورپردازی به واقعیت تبدیل کنند.

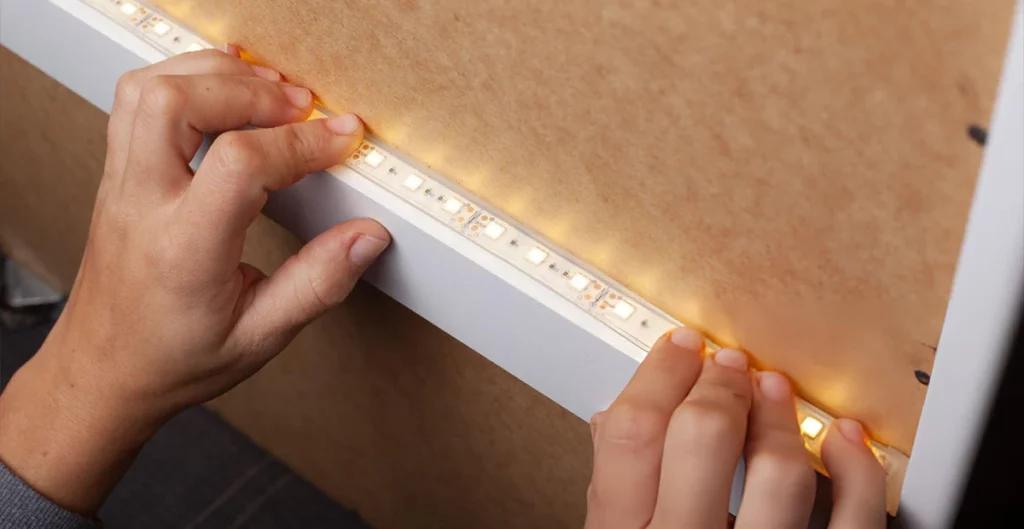

محدودیت‌ها و نکات مهم در استفاده از CEM‑3

علیرغم مزایای فراوان CEM-3، مانند هر ماده دیگری، دارای محدودیت‌هایی است که باید قبل از انتخاب آن برای یک پروژه خاص، به دقت در نظر گرفته شوند. عدم توجه به این محدودیت‌ها می‌تواند منجر به عملکرد ضعیف، کاهش طول عمر محصول، یا حتی خرابی زودرس شود. در این بخش به مهم‌ترین محدودیت‌ها و نکات کلیدی در استفاده از CEM-3 می‌پردازیم:..

• مدیریت حرارت برای LEDهای پرقدرت (Heat Management for High-Power LEDs):

  • محدودیت: همانطور که در بخش هدایت حرارتی ذکر شد، CEM-3 نسبت به بردهای آلومینیومی (MCPCB) ضریب انتقال حرارت کمتری دارد. این بدان معناست که اگر از LEDهایی با توان بالا (معمولاً بالای 1 وات به ازای هر LED، یا در مجموع توان بالای چند وات در یک ماژول فشرده) استفاده شود، گرمای تولید شده توسط LEDها به طور مؤثر از برد به هیت‌سینک منتقل نخواهد شد.
  • توصیه: CEM-3 برای LEDهای کم‌توان، مانند LEDهای SMD 2835، 3528، یا 5050 با جریان راه‌اندازی پایین، و در کل برای توان‌های زیر 1 وات به ازای هر LED، ایده‌آل است. در پروژه‌هایی که LEDهای پرقدرت (مانند COB LEDها، یا LEDهای توان بالا در سری) مورد استفاده قرار می‌گیرند، یا زمانی که تراکم توان (Power Density) در ماژول بالا است، استفاده از MCPCBهای آلومینیومی یا مسی برای اطمینان از دفع حرارت کافی و حفظ طول عمر LEDها، اکیداً توصیه می‌شود.

IP چراغ چیست و چه کاربردی دارد؟

• مکان نصب و محیط عملیاتی (Installation Location and Operating Environment):

  • محدودیت: اگرچه CEM-3 مقاومت خوبی در برابر رطوبت دارد، اما برای استفاده در محیط‌های بسیار مرطوب، خیس، یا در معرض بخار آب (مانند حمام‌های بخار، سونا، یا کاربردهای بیرونی در مناطق با بارش شدید و مداوم) که ممکن است منجر به ورود رطوبت به اتصالات و قطعات الکترونیکی شود، بهینه نیست.
  • توصیه: CEM-3 بیشتر برای کاربردهای داخلی و محیط‌های خشک یا با رطوبت نسبی متعادل مناسب است. برای کاربردهای بیرونی، نیاز به محفظه‌های محافظ (Enclosures) با درجه حفاظت IP بالا (مانند IP65 یا بالاتر) وجود دارد تا برد و اجزای آن از رطوبت، گرد و غبار و عوامل محیطی محافظت شوند.

• طراحی بهینه مسیرهای حرارتی (Optimizing Thermal Pathways):

  • محدودیت: حتی در کاربردهای با وات پایین، طراحی برد بسیار مهم است. اگر مسیرهای مسی که به LEDها متصل هستند، نازک یا کوتاه باشند، یا اگر لایه‌های مسی PCB به خوبی برای هدایت گرما طراحی نشده باشند، تجمع گرما در اطراف LEDها همچنان می‌تواند مشکل‌ساز شود.
  • توصیه: هنگام طراحی ماژول‌های LED بر روی CEM-3، باید به نکات زیر توجه کرد:
    • استفاده از پدهای لحیم‌کاری (Pads) بزرگتر برای LEDهای SMD تا سطح تماس حرارتی با برد افزایش یابد.
    • طراحی مسیرهای مسی (Traces) به گونه‌ای که عریض و کوتاه باشند و مستقیماً به بخش‌های رسانای بزرگتر (مانند ترمینال‌های اتصال یا پدهای بزرگ) منتهی شوند.
    • استفاده از vias (سوراخ‌های متصل‌کننده لایه‌ها) با تعداد و اندازه مناسب برای انتقال حرارت به لایه‌های دیگر (اگر برد چند لایه باشد) یا به بخش‌های فلزی هیت‌سینک.
    • در صورت لزوم، استفاده از لایه‌های مسی با ضخامت بیشتر (مانند 2 اونس به جای 1 اونس).

• مقاومت در برابر تنش‌های مکانیکی شدید (Resistance to Extreme Mechanical Stress):

  • محدودیت: در حالی که CEM-3 استحکام مکانیکی خوبی دارد، اما در مقایسه با بردهای فلزی ضخیم یا برخی کامپوزیت‌های خاص، ممکن است در برابر ضربات بسیار شدید یا خمش‌های مکرر مقاومت کمتری نشان دهد.
  • توصیه: برای کاربردهایی که انتظار می‌رود برد در معرض تنش‌های مکانیکی مداوم یا ضربات سنگین قرار گیرد، باید ارزیابی دقیقی از استحکام مورد نیاز انجام شود. در چنین مواردی، استفاده از PCBهای ضخیم‌تر، یا بردهای دارای ساختار تقویت شده، ممکن است لازم باشد.

• لحیم‌کاری قطعات با حجم بالا (Soldering Large Components):

  • محدودیت: همانند FR-4، لحیم‌کاری قطعات بزرگ یا کانکتورهایی که جریان بالایی را عبور می‌دهند، نیاز به کنترل دقیق دما و زمان دارد تا از آسیب رساندن به لایه‌های رزین و شیشه جلوگیری شود.
  • توصیه: اطمینان از استفاده از پروفیل‌های حرارتی مناسب در فرآیند لحیم‌کاری خودکار (مانند Reflow Soldering) برای جلوگیری از تنش حرارتی بر روی برد.

به طور کلی، CEM-3 یک ماده همه‌کاره و مقرون‌به‌صرفه است، اما انتخاب آن باید بر اساس تحلیل دقیق نیازهای حرارتی، مکانیکی و محیطی پروژه صورت گیرد. درک محدودیت‌های آن و رعایت نکات فنی هنگام طراحی، کلید دستیابی به محصولات روشنایی LED با کیفیت و بادوام خواهد بود.

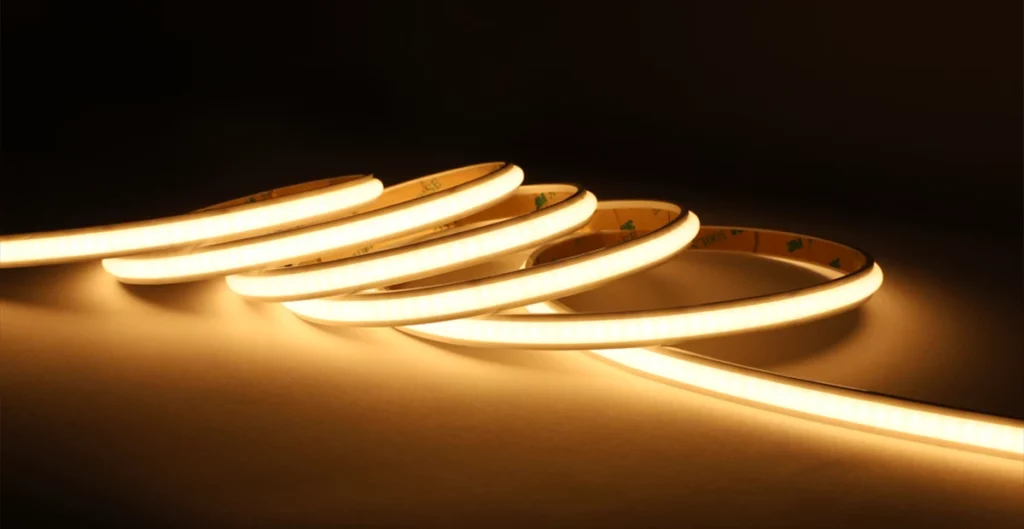

جمع‌بندی: چرا CEM‑3 قلب پنهان چراغ‌های سفارشی است؟

در فرایند پیچیده طراحی و تولید چراغ‌های سفارشی، جایی که دقت، کارایی و زیبایی‌شناسی در هم تنیده می‌شوند، انتخاب مواد اولیه مناسب نقشی حیاتی ایفا می‌کند. در این میان، برد مدار چاپی (PCB) به عنوان ستون فقرات الکترونیکی ماژول، از اهمیت ویژه‌ای برخوردار است. شرکت نورا، با درک عمیق از این ضرورت، ماده‌ای به نام CEM-3 را به عنوان “قلب پنهان” در بسیاری از پروژه‌های خود برگزیده است. این انتخاب، صرفاً بر اساس یک گرایش سطحی نیست، بلکه ریشه در مجموعه‌ای از مزایای فنی و اقتصادی قابل توجه دارد که CEM-3 را به گزینه‌ای استراتژیک در خلق راه‌حل‌های روشنایی سفارشی تبدیل کرده است.

چرا CEM-3 قلب پنهان است؟

1. عملکرد نوری برتر در مقیاس کوچک:


   رنگ سفید و بازتابنده سطح CEM-3، به طور مستقیم به افزایش راندمان خروجی نور در ماژول‌های LED کمک می‌کند. در پروژه‌هایی که هر لومن اهمیت دارد و تلاش بر این است که کمترین اتلاف نور رخ دهد، این ویژگی نه تنها کارایی را بهبود می‌بخشد، بلکه به طراحان امکان می‌دهد تا با حجم کمتر، نور بیشتری تولید کنند. این قابلیت، به‌ویژه در طراحی‌های مینیمال و مدرن، که فضا برای اجزای اپتیکی حجیم محدود است، بسیار ارزشمند است.

2. بهینه‌سازی هزینه بدون قربانی کردن کیفیت:


   CEM-3 تعادلی طلایی بین کیفیت و هزینه ایجاد می‌کند. در مقایسه با بردهای آلومینیومی (MCPCB) که برای LEDهای پرقدرت ضروری هستند اما هزینه‌های بالاتری دارند، CEM-3 راهکاری مقرون‌به‌صرفه برای LEDهای کم‌وات و متوسط ارائه می‌دهد. این امر به شرکت نورا اجازه می‌دهد تا با حفظ سطح بالایی از کیفیت نوری و عملکرد، هزینه‌های کلی پروژه را برای مشتریان خود مدیریت کرده و دسترسی به راه‌حل‌های روشنایی سفارشی را دموکراتیزه کند.

CRI چیست؟

1. قابلیت‌های مهندسی و تولید:


   استحکام مکانیکی قابل مقایسه با FR-4، به CEM-3 اجازه می‌دهد تا در فرآیندهای تولید استاندارد PCB به خوبی پردازش شود. سهولت در سوراخ‌کاری، حکاکی مسیرها، و لحیم‌کاری، زمان مونتاژ را کاهش داده و کارایی خط تولید را افزایش می‌دهد. این به معنای سرعت بیشتر در عرضه محصولات به بازار و همچنین کاهش هزینه‌های تولید است.

2. انعطاف‌پذیری در طراحی سفارشی:


   رویکرد پروژه‌محور شرکت نورا، نیازمند متریالی است که بتواند به طور کامل مطابق با نیازهای خاص هر پروژه سفارشی‌سازی شود. CEM-3 با قابلیت طراحی مسیرهای الکتریکی، چینش LEDها و شکل فیزیکی برد، امکان خلق ماژول‌هایی را فراهم می‌کند که دقیقاً با مشخصات نوری، ابعاد و عملکردهای مورد نیاز هر پروژه مطابقت دارند.

3. پوشش‌دهی هوشمندانه جزئیات:


   نام “قلب پنهان” به این دلیل به CEM-3 اطلاق می‌شود که این ماده، گرچه بخشی اساسی از ماژول LED است، اما اغلب توسط اجزای دیگر مانند LEDها، لنزها و قاب‌ها پوشانده می‌شود. با این حال، تأثیر آن بر راندمان نوری و کیفیت کلی محصول، بسیار عمیق و قابل توجه است. این جزئیات پنهان، همان عواملی هستند که تفاوت بین یک محصول روشنایی معمولی و یک راه‌حل روشنایی برتر را ایجاد می‌کنند.

انتخاب صحیح نوع PCB، عنصری کلیدی در موفقیت هر پروژه روشنایی است. CEM-3، با مزایای منحصر به فرد خود در زمینه بازتاب نور، هزینه، و قابلیت‌های فنی، جایگاهی ویژه در سبد مواد اولیه شرکت نورا یافته است. این ماده نه تنها به طراحان و مهندسان نور اجازه می‌دهد تا با حفظ کیفیت نوری، بودجه پروژه را بهینه کنند، بلکه با تسهیل فرآیندهای تولید، به افزایش سرعت و کارایی نیز کمک می‌کند. شرکت نورا با بهره‌گیری تخصصی از CEM-3، ثابت کرده است که حتی کوچکترین و پنهان‌ترین جزئیات در طراحی یک چراغ، می‌توانند تفاوت بزرگ و چشمگیری در عملکرد نهایی و رضایت مشتری ایجاد کنند. CEM-3، قلب تپنده و پنهان بسیاری از نوآوری‌های روشنایی است که امروزه در محیط پیرامون خود شاهد آن هستیم.
