مقدمه: انقلابی در روشنایی مدرن

(آموزش کامل نصب چراغ مگنتی ریلی ۴۸ ولت) صنعت نورپردازی در دهه‌های اخیر شاهد تحولات چشمگیری بوده است. از منابع نور سنتی مانند لامپ‌های رشته‌ای و فلورسنت، به سمت سیستم‌های پیشرفته‌تر و کارآمدتر مانند LED حرکت کرده‌ایم. یکی از نوآوری‌های مهم در این حوزه، سیستم‌های روشنایی ریلی با ولتاژ پایین (Low Voltage Track Lighting) است که به ویژه سیستم‌های ۴۸ ولت، به دلیل ایمنی بالاتر، انعطاف‌پذیری بی‌نظیر در طراحی و مصرف انرژی بهینه، محبوبیت فراوانی پیدا کرده‌اند.



چراغ مگنتی

چراغ‌های مگنتی ریلی ۴۸ ولت، یک سیستم روشنایی ماژولار هستند که در آن‌ها چراغ‌ها به صورت مغناطیسی روی یک ریل (تراورس) نصب می‌شوند. این قابلیت اتصال و قطع آسان، امکان تغییر چیدمان نورپردازی را بدون نیاز به ابزار خاص یا قطع برق اصلی فراهم می‌آورد. این مقاله به طور جامع به آموزش نصب، تنظیم، نگهداری و ملاحظات فنی مربوط به این سیستم‌های پیشرفته می‌پردازد تا نصب‌کنندگان و طراحان نورپردازی بتوانند با اطمینان کامل از این تکنولوژی بهره ببرند. هدف این متن، ارائه یک راهنمای ۳۵۰۰ کلمه‌ای جامع و دقیق است که تمامی جنبه‌های نصب چراغ مگنتی ریلی ۴۸ ولت را پوشش دهد.

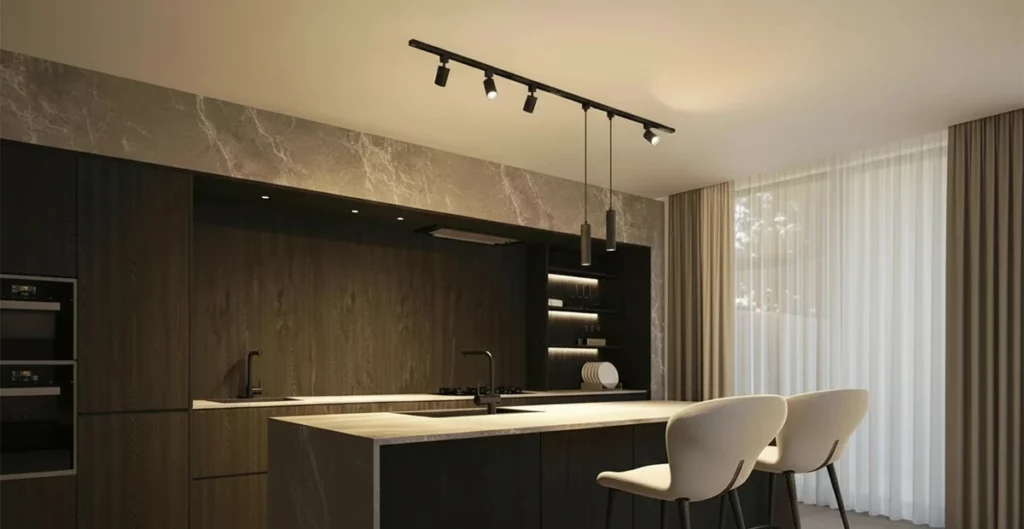

تعریف سیستم چراغ مگنتی ریلی ۴۸ ولت

سیستم چراغ مگنتی ریلی ۴۸ ولت، یک مجموعه روشنایی متشکل از سه جزء اصلی است: ریل (تراورس)، منبع تغذیه (درایور) و چراغ‌های متصل شونده.

مزایای کلیدی سیستم ۴۸ ولت

سیستم‌های ۴۸ ولت در مقایسه با سیستم‌های استاندارد ۱۱۰/۲۲۰ ولت مزایای قابل توجهی دارند:

• ایمنی بالاتر: ولتاژ پایین (۴۸ ولت DC) خطر برق‌گرفتگی را به شدت کاهش می‌دهد. این ویژگی در فضاهایی مانند موزه‌ها، گالری‌ها، فروشگاه‌های سطح بالا و محیط‌هایی که نیاز به تغییرات مکرر دارند، بسیار ارزشمند است.
• انعطاف‌پذیری نصب: به دلیل ماهیت مغناطیسی، چراغ‌ها می‌توانند در هر نقطه‌ای از ریل قرار گیرند و بدون نیاز به ابزار خاصی جابجا شوند.
• نصب آسان‌تر: نیاز به سیم‌کشی‌های پیچیده در محل نصب چراغ‌ها از بین می‌رود، زیرا برق از طریق ریل به صورت مغناطیسی منتقل می‌شود.
• راندمان انرژی: استفاده از ولتاژ پایین‌تر اغلب منجر به کاهش تلفات انرژی در مسافت‌های طولانی ریل می‌شود، به خصوص در مقایسه با سیستم‌های ۱۲ ولت.
• طراحی مینیمال: پروفیل ریل‌ها معمولاً باریک و مدرن هستند و به خوبی با دکوراسیون‌های معاصر سازگار می‌شوند.

چراغ مگنتی چیست و چگونه کار می کند؟

اجزای اصلی سیستم

آموزش کامل نصب چراغ مگنتی ریلی ۴۸ ولت

الف) ریل (تراورس یا Track):

ریل‌ها معمولاً از آلومینیوم اکسترود شده با کیفیت بالا ساخته می‌شوند تا استحکام لازم را تأمین کنند. این ریل‌ها حاوی هادی‌های مسی هستند که برق ۴۸ ولت DC را به طور پیوسته منتقل می‌کنند. ریل‌ها در طول‌های استاندارد (معمولاً ۱ متر، ۲ متر و ۳ متر) موجودند و می‌توانند به صورت خطی یا به شکل‌های پیچیده‌تر (L، T، X) با استفاده از کانکتورهای مخصوص متصل شوند.

ب) منبع تغذیه (Power Supply / Driver):

این قطعه حیاتی‌ترین بخش سیستم است. منبع تغذیه ولتاژ شهری (۲۲۰ ولت AC) را به ولتاژ مستقیم ۴۸ ولت DC تبدیل می‌کند. ظرفیت این درایورها بر حسب وات (W) سنجیده می‌شود و باید مجموع توان مصرفی تمامی چراغ‌هایی که قرار است به ریل متصل شوند را پوشش دهد. درایورها معمولاً به دو صورت توکار (Recessed) و روکار (Surface Mounted) یا حتی مدل‌های ترانس‌های خارجی (External Drivers) طراحی می‌شوند.

ج) چراغ‌های مگنتی (Magnetic Fixtures):

این چراغ‌ها دارای اتصال‌دهنده‌های مغناطیسی داخلی هستند که به طور محکم به هادی‌های مسی ریل می‌چسبند. این چراغ‌ها شامل انواع مختلفی مانند اسپات‌ها (Spotlights)، خطی‌ها (Linear Lights)، و چراغ‌های آویز (Pendant Lights) هستند.

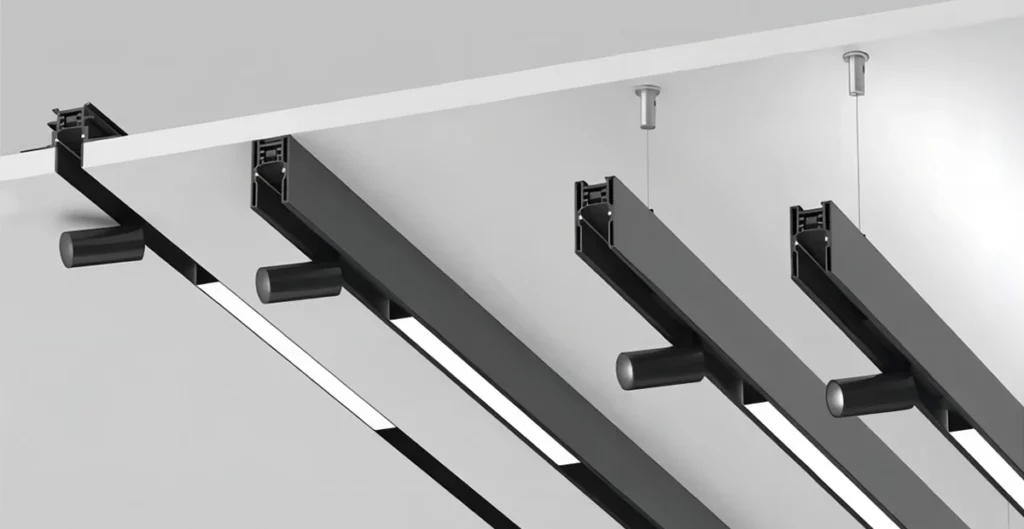

انواع نصب ریل‌های مگنتی</h2>

<p>آموزش کامل نصب چراغ مگنتی ریلی ۴۸ ولت

نصب ریل به محل استفاده، معماری فضا و عمق سقف بستگی دارد. درک تفاوت بین انواع نصب برای دستیابی به ظاهر مورد نظر ضروری است.

نصب روکار (Surface Mounted Installation)

این روش ساده‌ترین و رایج‌ترین نوع نصب است. ریل مستقیماً بر روی سطح نهایی سقف (بتنی، کناف، یا سقف کاذب) پیچ می‌شود.

• کاربرد: فضاهایی که امکان ایجاد فرورفتگی در سقف وجود ندارد یا زمانی که سقف از نوع سخت (مانند بتن) است.
• مراحل کلیدی: نیاز به علامت‌گذاری دقیق محل پیچ‌ها و استفاده از بست‌های نگهدارنده (Mounting Brackets) در فواصل مشخص (معمولاً هر ۵۰ تا ۱۰۰ سانتی‌متر) دارد.

راهنمای انتخاب چراغ مگنتی در پروژه‌های معماری

نصب توکار (Recessed Installation)

در این حالت، ریل درون یک شیار ایجاد شده در سقف قرار می‌گیرد، به طوری که لبه‌های ریل هم‌سطح با سطح سقف می‌شوند و ظاهری یکپارچه و مینیمال ایجاد می‌کنند.

• کاربرد: طراحی‌های مدرن و لوکس که در آن‌ها تجهیزات روشنایی باید تا حد امکان از دید پنهان شوند.
• ملاحظات: این نوع نصب نیازمند محاسبات دقیق در مرحله ساخت یا بازسازی است، زیرا باید فضای کافی برای جاسازی خود ریل و همچنین درایور (در صورتی که درایور توکار باشد) در داخل سقف تعبیه شود.

نصب آویز (Suspended Installation)

ریل‌ها توسط کابل‌ها یا میله‌های فلزی از سقف اصلی آویزان می‌شوند. این روش فاصله مشخصی بین سقف و ریل ایجاد می‌کند و امکان تنظیم ارتفاع چراغ‌ها را فراهم می‌آورد.

• کاربرد: فضاهایی با سقف‌های بسیار بلند (مانند لابی‌ها، فروشگاه‌های بزرگ یا رستوران‌ها) و زمانی که نیاز به نورپردازی در ارتفاع پایین‌تر از سطح سقف اصلی است.
• تنظیم: کابل‌های آویز باید قابلیت تنظیم طول داشته باشند تا تراز بودن ریل به دقت برقرار شود.

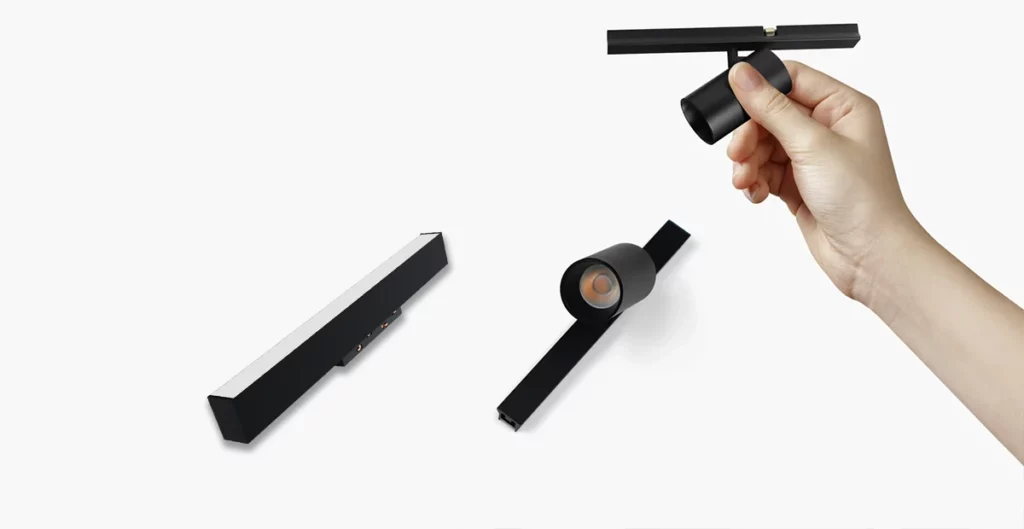

مراحل جامع نصب چراغ مگنتی ریلی ۴۸ ولت

نصب موفقیت‌آمیز این سیستم نیازمند دقت در سه مرحله اصلی است: برنامه‌ریزی، نصب ساختاری ریل، و سیم‌کشی و تست نهایی.

مرحله اول: برنامه‌ریزی و طراحی مدار

قبل از شروع هرگونه عملیات فیزیکی، محاسبات الکتریکی و طراحی مسیر ریل حیاتی است.

الف) تعیین بار کل (Total Load Calculation)

باید مجموع توان مصرفی (بر حسب وات) تمام چراغ‌هایی که قرار است روی ریل نصب شوند محاسبه گردد.

فرض کنید در یک پروژه از سه نوع چراغ استفاده می‌شود:

• نوع A: چراغ اسپات ۱۰ وات، تعداد ۵ عدد. (مجموع ۵۰ وات)
• نوع B: چراغ خطی ۲۰ وات، تعداد ۲ عدد. (مجموع ۴۰ وات)
• نوع C: چراغ آویز ۱۵ وات، تعداد ۳ عدد. (مجموع ۴۵ وات)
• بار کل مورد نیاز: ( 50 + 40 + 45 = 135 , \text{وات} )

آموزش نصب ریل مگنتی در 5 مرحله

ب) انتخاب منبع تغذیه (درایور)

انتخاب درایور باید بر اساس بار کل و همچنین حداکثر توان مجاز ریل انجام شود. به طور کلی، توصیه می‌شود ظرفیت درایور انتخابی حداقل ۲۰٪ بیشتر از بار کل محاسبه شده باشد تا از فشار بیش از حد بر درایور جلوگیری شود (بهره‌وری و طول عمر افزایش یابد).

• ظرفیت پیشنهادی: ( 135 , \text{وات} \times 1.20 = 162 , \text{وات} )
• در این حالت، باید یک درایور ۴۸ ولت با توان ۱۷۵ وات یا ۲۰۰ وات انتخاب شود.

ج) محاسبه افت ولتاژ (Voltage Drop Analysis)

اگرچه سیستم‌های ۴۸ ولت در برابر افت ولتاژ مقاوم‌تر از ۱۲ ولت هستند، اما در مسیرهای بسیار طولانی (مثلاً ریل‌هایی که بیش از ۱۰ تا ۱۵ متر طول دارند)، تحلیل افت ولتاژ ضروری است.

فرمول کلی افت ولتاژ (Vd):
[ Vd = \frac{2 \times L \times I \times R}{1000} ] که در آن:

• ( L ): طول کل مدار بر حسب متر.
• ( I ): جریان کل بر حسب آمپر. (( I = \text{Power} / \text{Voltage} ))
• ( R ): مقاومت اهمی هر متر هادی ریل (بر حسب میکرو اهم بر متر).

در عمل، تولیدکنندگان ریل داده‌های مقاومت را ارائه می‌دهند و نرم‌افزارهای طراحی آن‌ها این محاسبه را ساده می‌کنند. افت ولتاژ نباید بیش از ۳٪ تا ۵٪ کل ولتاژ باشد.

د) تعیین محل تغذیه (Power Feed Location)

در سیستم‌های ریلی، محل ورود برق ۴۸ ولت به ریل اهمیت دارد. در مسیرهای طولانی، ممکن است لازم باشد بیش از یک نقطه تغذیه در طول ریل در نظر گرفته شود تا افت ولتاژ در انتهای مسیر کنترل شود.

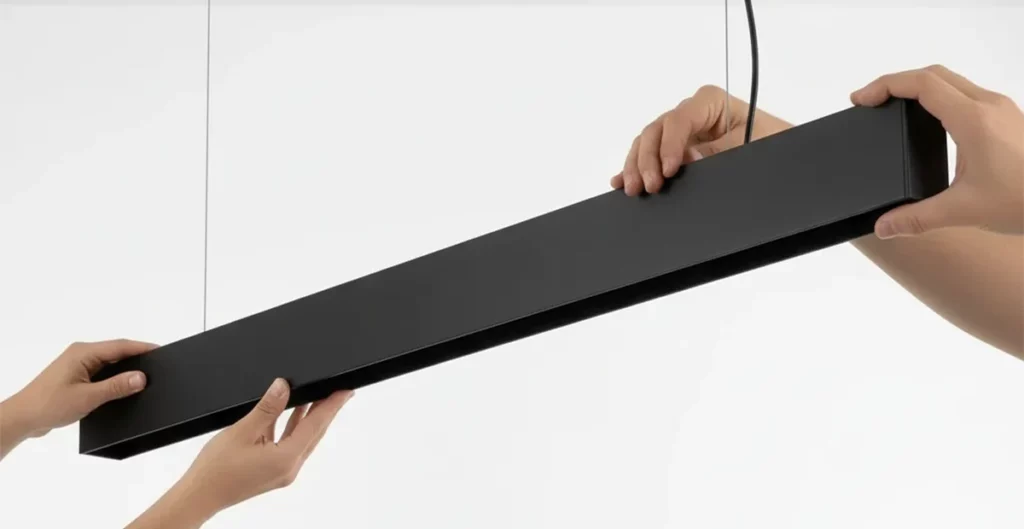

مرحله دوم: نصب فیزیکی ریل (تراورس)

این مرحله بسته به نوع نصب (روکار، توکار، آویز) متفاوت است.

الف) آماده‌سازی محل نصب

1. ایمنی: اطمینان حاصل کنید که منبع تغذیه اصلی (۲۲۰ ولت) در محل کار قطع شده است.
2. علامت‌گذاری: با استفاده از تراز لیزری یا تراز بنایی، محل دقیق قرارگیری ریل‌ها را روی سقف مشخص کنید. دقت در این مرحله برای زیبایی نهایی حیاتی است.

ب) نصب اتصالات ریل

1. نصب درایور:

اگر از درایور توکار استفاده می‌کنید، ابتدا محفظه آن را در سقف کار بگذارید. اگر از درایور روکار استفاده می‌کنید، محفظه آن را در محلی مناسب (معمولاً در نزدیکی ابتدای ریل یا در سقف کاذب) نصب کنید.

2. نصب بست‌ها:

بست‌های نگهدارنده ریل را در فواصل استاندارد (معمولاً هر ۵۰ سانتیمتر یا طبق دستورالعمل سازنده) به سازه اصلی سقف محکم کنید. برای سقف‌های کناف، باید مطمئن شوید که پیچ‌ها به پروفیل‌های فلزی سقف متصل شده‌اند، نه صرفاً به ورق گچی.

3. قرار دادن ریل:

قطعات ریل را به ترتیب مورد نظر (خطی، L، T) در محل قرار دهید. کانکتورهای اتصال قطعات باید به دقت روی هم قرار گرفته و قفل شوند تا اتصال الکتریکی و مکانیکی بین قطعات تضمین شود.

ج) اتصال دهنده اصلی (Feed Connector)

کانکتور ورودی برق (Power Feed Connector) جایی است که کابل‌های ورودی ۲۲۰ ولت و خروجی ۴۸ ولت به ریل متصل می‌شوند. این کانکتور باید در نقطه شروع مدار نصب شود.

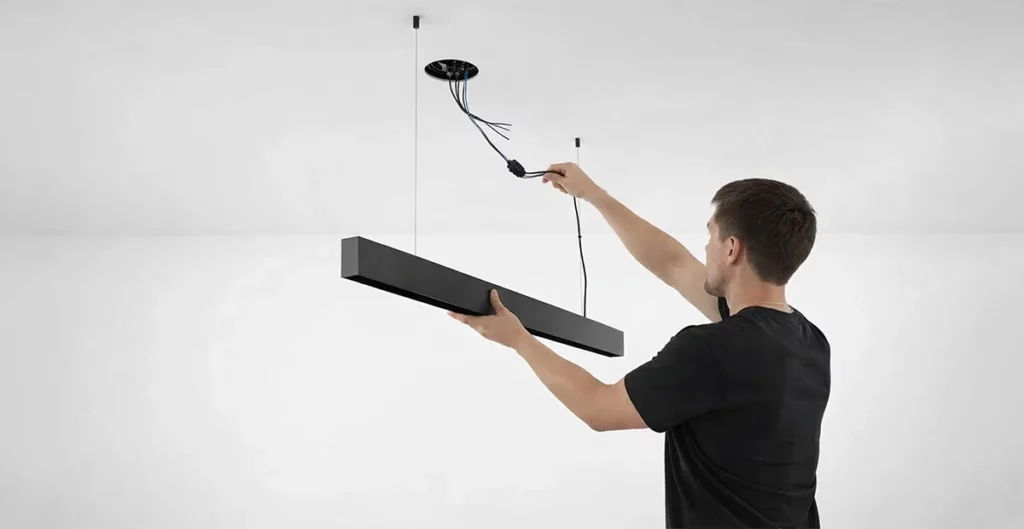

مرحله سوم: سیم‌کشی و اتصال الکتریکی

این مرحله نیازمند رعایت دقیق نکات ایمنی و استانداردهای سیم‌کشی است.

الف) سیم‌کشی ورودی (۲۲۰ ولت AC)

1. اتصال به درایور: سیم فاز، نول و ارت از تابلوی برق اصلی به ورودی درایور ۴۸ ولت متصل می‌شوند. از کابل‌های مناسب با سطح مقطع کافی برای آمپر ۲۲۰ ولت استفاده کنید.
2. حفاظت ارت (تأمین ایمنی): اتصال ارت باید هم به بدنه درایور (در صورت وجود ترمینال ارت) و هم به بدنه فلزی ریل (در صورت لزوم و طبق استاندارد) برقرار شود.

ب) سیم‌کشی خروجی (۴۸ ولت DC)

اتصال درایور به ریل:

خروجی مثبت (+) و منفی (-) درایور به ترمینال‌های مربوطه در کانکتور ورودی ریل (Power Feed Connector) متصل می‌شود. معمولاً درایورها برای جلوگیری از اتصال کوتاه، دارای حفاظت در برابر پلاریته معکوس هستند، اما رعایت قطبیت صحیح ضروری است.

بررسی اتصالات:

اطمینان حاصل کنید که تمام پیچ‌ها و ترمینال‌ها محکم شده‌اند. اتصالات شل در سیستم‌های ولتاژ پایین باعث تولید حرارت و خرابی زودرس می‌شوند.

ج) نصب چراغ‌ها (Fixture Installation)

جاگذاری مغناطیسی:

با چرخاندن یا فشار دادن ملایم چراغ، آن را در محل دلخواه روی ریل قرار دهید. مکانیزم مغناطیسی باید چراغ را محکم نگه دارد.

اتصال الکتریکی چراغ:

چراغ‌های مگنتی به گونه‌ای طراحی شده‌اند که هنگام قرارگیری روی ریل، به طور خودکار با هادی‌های مسی تماس برقرار کرده و برق ۴۸ ولت را دریافت کنند. این اتصال باید بدون نیاز به سیم‌کشی دستی داخلی صورت گیرد.

چراغ مگنتی و کنترل هوشمند

مرحله چهارم: تست و راه‌اندازی نهایی

1. تست ولتاژ:

قبل از وصل کردن هر چراغی، ولتاژ خروجی ۴۸ ولت DC از ریل را با استفاده از مولتی‌متر در نقاط مختلف اندازه بگیرید تا از عملکرد صحیح درایور و انتقال برق در طول ریل مطمئن شوید.

2. روشن کردن سیستم:

کلید اصلی برق ۲۲۰ ولت را وصل کنید.

3. تست چراغ‌ها:

چراغ‌ها را یکی یکی بررسی کنید. در صورت عدم کارکرد یک چراغ، آن را برداشته و مجدداً جاگذاری کنید. اگر مشکل پابرجا بود، احتمالاً آن چراغ آسیب دیده یا اتصال مغناطیسی آن به درستی برقرار نشده است.

4. تنظیم زاویه و جهت:

پس از اطمینان از عملکرد، زاویه تابش (Beam Angle) و جهت‌گیری هر چراغ را مطابق طرح نهایی تنظیم کنید.

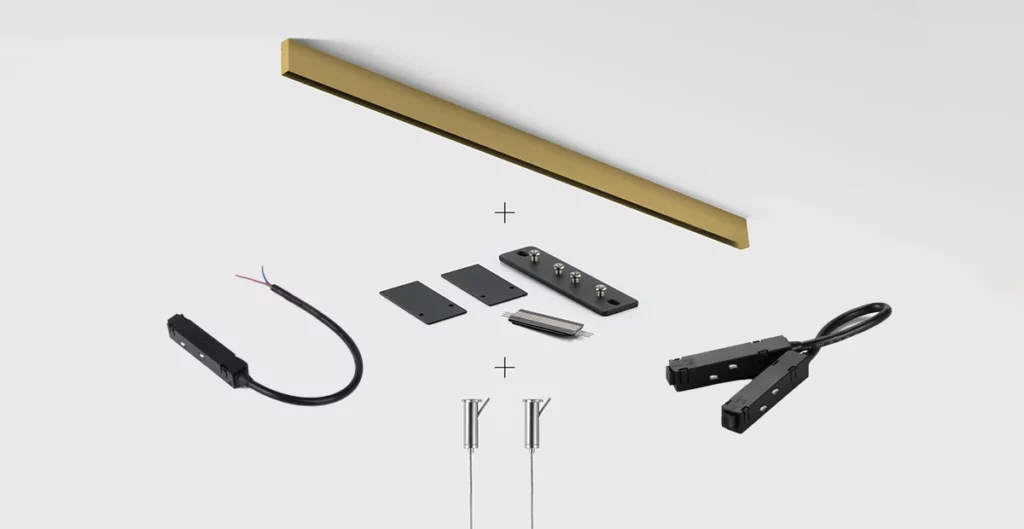

راهنمای انتخاب تجهیزات و کانکتورها

(آموزش کامل نصب چراغ مگنتی ریلی ۴۸ ولت) انتخاب صحیح تجهیزات تضمین‌کننده عملکرد پایدار و کارآمد سیستم است.

انتخاب ریل و مقاومت آن

ریل‌ها باید بر اساس میزان جریان مجاز و طول مورد نیاز انتخاب شوند. تولیدکنندگان اغلب دو استاندارد رایج برای این سیستم‌ها ارائه می‌دهند:

ریل‌های جریان پایین (معمولاً ۳ آمپر):

مناسب برای پروژه‌هایی که تعداد چراغ‌ها کم است و توان کل زیر ۱۵۰ وات است.

ریل‌های جریان بالا (معمولاً ۵ تا ۸ آمپر):

مناسب برای ریل‌های طولانی یا مناطقی با تعداد زیاد چراغ با توان بالا.

نکته مهم: همواره مقاومت ریل در برابر جریان مستقیم را از دیتاشیت تولید کننده استخراج کرده و در محاسبات افت ولتاژ لحاظ کنید.

کانکتورها و اتصالات جانبی

سیستم ریلی نیازمند کانکتورهای تخصصی است:

کانکتور خطی (Straight Connector):

برای اتصال دو قطعه ریل در یک امتداد مستقیم. این کانکتورها هم اتصال مکانیکی و هم الکتریکی را فراهم می‌کنند.

کانکتور زاویه‌ای (L/T/X Connectors):

برای ایجاد انشعابات در طرح‌های پیچیده. اطمینان حاصل کنید که این کانکتورها برای حداکثر جریان ریل انتخابی شما طراحی شده باشند، زیرا در نقاط انشعاب، چگالی جریان ممکن است افزایش یابد.

کانکتور انتهایی (End Cap):

برای پوشاندن انتهای ریل و جلوگیری از ورود گرد و غبار و تماس با هادی‌ها.

ملاحظات مربوط به درایور (منبع تغذیه)

انتخاب درایور باید بر اساس سه معیار اصلی باشد: ولتاژ (۴۸ ولت DC)، توان کل، و درجه حفاظت محیطی (IP Rating).

• IP Rating: برای نصب در فضاهای داخلی معمولی، IP20 کافی است. برای فضاهای مرطوب یا فضاهای باز، باید از درایورهای دارای IP65 یا بالاتر استفاده شود.
• جایگاه درایور: درایورهای توکار (جهت سقف‌های بتنی) معمولاً بزرگ‌تر هستند و نیاز به فضای کافی بالای سقف دارند. اگر فضای بالای سقف کم است، استفاده از درایورهای روکار یا درایورهای باریک مخصوص نصب در داخل کانال‌های سقف کاذب توصیه می‌شود.

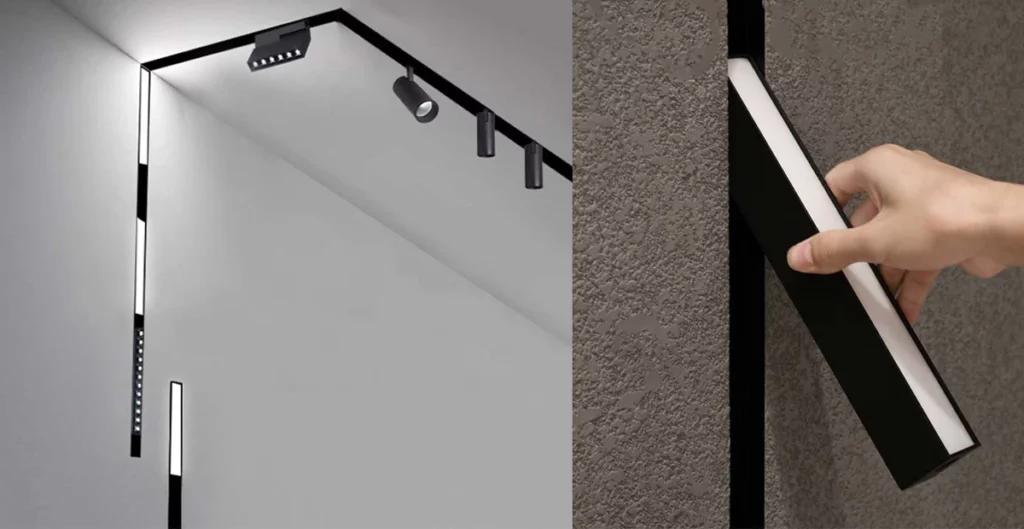

خطاهای رایج در نصب و راه‌حل‌ها

نصب سیستم‌های ولتاژ پایین، به دلیل حساسیت به اتصالات، مستعد برخی خطاهای رایج است.

 عدم کارکرد یک بخش از ریل (Dead Zone)

علت: شایع‌ترین علت، عدم اتصال الکتریکی مناسب در محل اتصال دو قطعه ریل یا در محل کانکتور ورودی برق (Feed Connector) است.
راه‌حل: با استفاده از مولتی‌متر، ولتاژ را درست قبل و بعد از محل مشکوک اندازه‌گیری کنید. اگر ولتاژ در یک نقطه قطع می‌شود، ریل را باز کرده و اطمینان حاصل کنید که تیغه‌های کانکتور به خوبی با هادی‌های مسی ریل در تماس هستند.

 سوسو زدن چراغ‌ها (Flickering)

علت: این مشکل معمولاً ناشی از سه مورد است: ۱) ولتاژ ورودی ۲۲۰ ولت ناپایدار یا نوسانی، ۲) ظرفیت ناکافی درایور (Overloading)، یا ۳) کیفیت پایین چراغ‌های LED.
راه‌حل: اگر تمام چراغ‌ها سوسو می‌زنند، درایور را بررسی کنید. اگر فقط چراغ‌های انتهای مسیر سوسو می‌زنند، افت ولتاژ بیش از حد مجاز است و باید یک نقطه تغذیه ثانویه (Secondary Feed) در میانه مسیر اضافه کنید.

 اتصال کوتاه و قطعی فیوز درایور

علت: تماس دو هادی مثبت و منفی ۴۸ ولت در جایی از ریل، یا نصب اشتباه چراغی که پلاریته آن برعکس شده باشد (اگرچه در مدل‌های استاندارد این امر دشوار است). در نصب‌های روکار، ممکن است به دلیل پیچ شدن بیش از حد، پوشش عایق هادی‌های داخلی ریل آسیب دیده باشد.
راه‌حل: ابتدا برق اصلی را قطع کنید. با استفاده از یک اهم‌متر، اتصالی کوتاه بین خطوط مثبت و منفی ریل را بیابید. محل آسیب‌دیده را عایق‌بندی مجدد کرده یا قطعه معیوب ریل را تعویض کنید.

 آویزان شدن یا شل شدن ریل

علت: نصب ناکافی یا استفاده از بست‌های نامناسب برای نوع سقف.
راه‌حل: تعداد بست‌های نگهدارنده را افزایش دهید. در سقف‌های کاذب، استفاده از بست‌های مخصوص گیره‌ای (Toggle Bolts) که بار را مستقیماً به سازه اصلی منتقل می‌کنند، ضروری است.

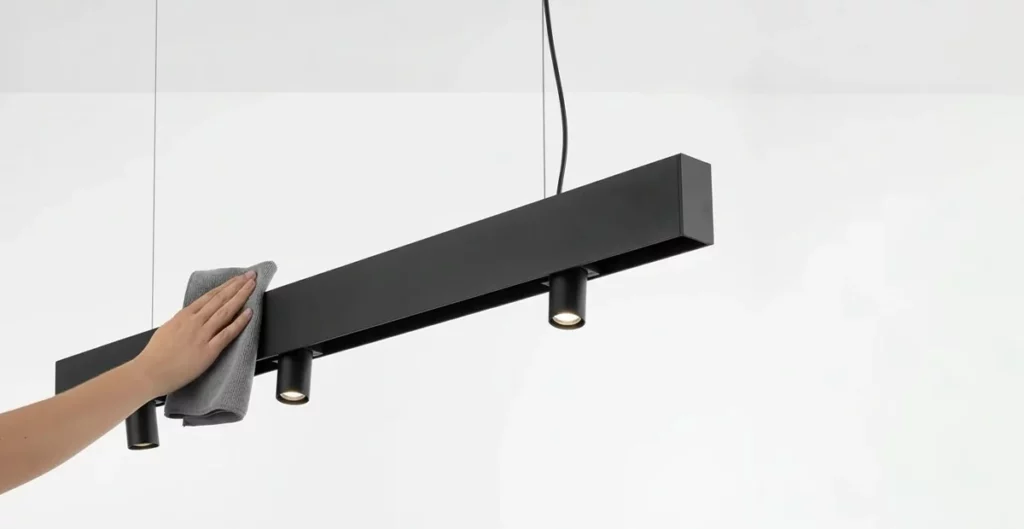

نگهداری و عیب‌یابی سیستم ۴۸ ولت

سیستم‌های مگنتی به دلیل طراحی ساده‌تر، نگهداری کمتری نسبت به سیستم‌های سنتی نیاز دارند، اما نکات زیر باید رعایت شود:

 تمیز کردن ریل و چراغ‌ها

گرد و غبار می‌تواند روی تیغه‌های اتصال مغناطیسی نشسته و تماس الکتریکی را مختل کند. به صورت دوره‌ای (هر ۶ ماه) ریل و پایه‌های اتصال چراغ‌ها را با یک پارچه خشک و نرم تمیز کنید.

 بررسی ظرفیت و افزودن بار

هر زمان که چراغ جدیدی اضافه می‌کنید، باید مجدداً بار کل را محاسبه کرده و مطمئن شوید که از ظرفیت اسمی درایور (و همچنین حداکثر جریان مجاز ریل) تجاوز نکرده‌اید. در صورت نیاز، یک درایور کمکی به مدار اضافه کنید.

 عیب‌یابی رایج (خلاصه)

مشکلعلت احتمالیراه‌حل توصیه‌شدهچراغ روشن نمی‌شوداتصال ضعیف مغناطیسی یا خرابی خود چراغ.چراغ را بچرخانید و محکم کنید؛ در صورت عدم کار، چراغ را با یک چراغ سالم جایگزین کنید.کل ریل خاموش استخرابی درایور یا قطع برق ورودی ۲۲۰ ولت.فیوز اصلی و ورودی ۲۲۰ ولت به درایور را بررسی کنید؛ ولتاژ خروجی ۴۸ ولت درایور را اندازه‌گیری کنید.افت نور در انتهای مسیرافت ولتاژ به دلیل طول زیاد ریل.یک نقطه تغذیه (Power Feed) ثانویه اضافه کنید.بوی سوختگی یا گرمای زیادبیش از حد بارگذاری درایور یا شل بودن اتصالات.فوراً برق را قطع کنید، بار را کم کنید و اتصالات ورودی و خروجی درایور را محکم کنید.

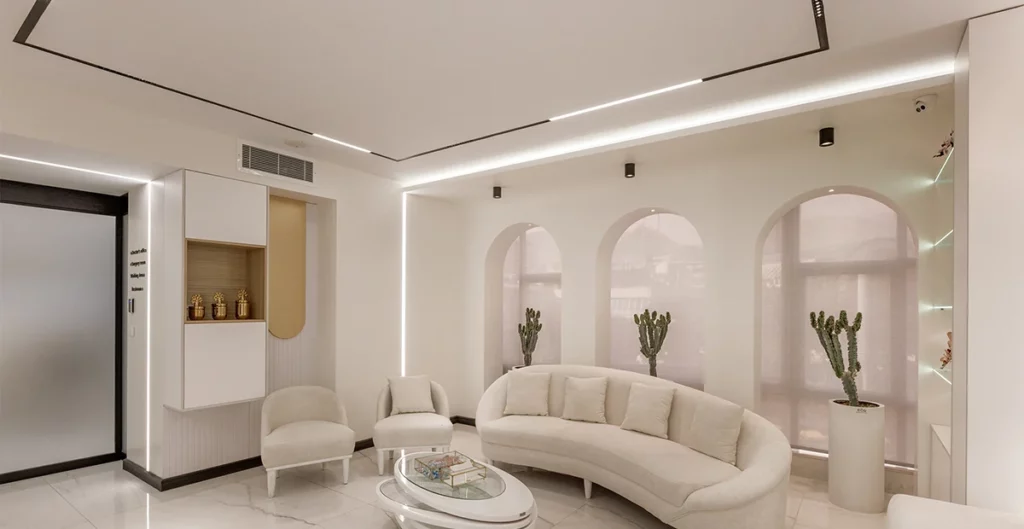

چرا نورا؟ (اهمیت انتخاب برند معتبر)

درباره نورا

در بازار، برندهای مختلفی سیستم‌های ریلی ۴۸ ولت ارائه می‌دهند. انتخاب یک تولیدکننده معتبر مانند “نورا” (به عنوان نمونه فرضی یک برند پیشرو) تضمین کننده کیفیت و سازگاری قطعات است.

تضمین سازگاری (Compatibility):

سیستم‌های ریلی به شدت به تلرانس‌های ساخت وابسته هستند. ریل، کانکتورها و چراغ‌های یک برند خاص، برای عملکرد بهینه با یکدیگر طراحی شده‌اند. استفاده از قطعات چند برند می‌تواند منجر به اتصالات ضعیف و مشکلات ایمنی شود.

استانداردهای ایمنی و طول عمر:

برندهای معتبر استانداردهای بین‌المللی (مانند CE، RoHS) و تست‌های طول عمر سخت‌گیرانه‌ای را برای درایورها و هادی‌های مسی اعمال می‌کنند که مستقیماً بر ایمنی و دوام سیستم تأثیر می‌گذارد.

پشتیبانی فنی:

در پروژه‌های بزرگ، دسترسی به دیاگرام‌های فنی دقیق، محاسبات افت ولتاژ و پشتیبانی تیم مهندسی برای حل مشکلات پیچیده نصب ضروری است.

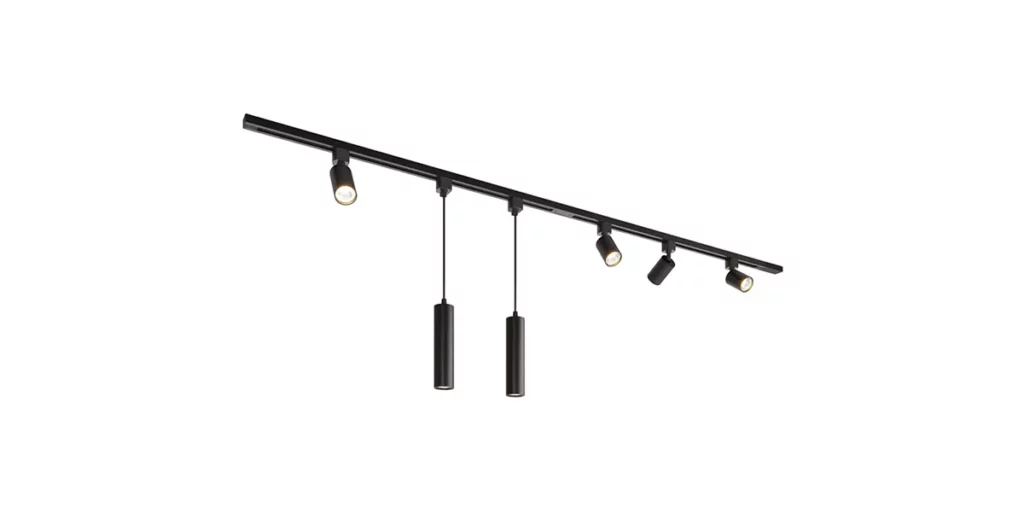

 پرسش‌های متداول (FAQ) آموزش کامل نصب چراغ مگنتی ریلی ۴۸ ولت

س ۱: آیا می‌توانم ریل‌های ۴۸ ولت را بدون درایور به برق ۲۲۰ ولت وصل کنم؟
ج: خیر، این کار به صورت مستقیم خطرناک است و بلافاصله باعث سوختن چراغ‌ها می‌شود. همیشه باید از درایور (منبع تغذیه) ۴۸ ولت DC استفاده شود.

س ۲: حداکثر طول یک مسیر ریل که می‌توانم بدون افت ولتاژ قابل توجه داشته باشم چقدر است؟
ج: این به جریان کل و نوع ریل بستگی دارد. در اکثر سیستم‌های استاندارد ۳ آمپر، مسیری تا ۱۰ تا ۱۲ متر معمولاً قابل قبول است، اما برای مسیرهای بلندتر از ۱۵ متر، استفاده از دو نقطه تغذیه یا ریل‌های مخصوص جریان بالا توصیه می‌شود.

س ۳: آیا می‌توانم چراغ‌های ۱۲ ولت را روی سیستم ۴۸ ولت نصب کنم؟
ج: خیر، ولتاژ ۴۸ ولت به چراغ‌های ۱۲ ولت آسیب جدی وارد می‌کند. همچنین، اگر چراغ‌های ۱۲ ولت دارای درایور داخلی باشند، باید مطمئن شوید که درایور داخلی آن‌ها برای ورودی ۴۸ ولت DC طراحی نشده باشد. معمولاً سیستم‌ها باید ولتاژ یکسانی داشته باشند.

س ۴: در نصب توکار، آیا باید درایور را نیز توکار نصب کنم؟
ج: اگر درایور طراحی شده برای آن مدل، ابعاد کوچکی دارد و فضای کافی بالای سقف وجود دارد، می‌توان آن را توکار نصب کرد. اما معمولاً به دلیل نیاز به دفع حرارت، درایورها را در سقف کاذب یا محفظه‌ای با تهویه مناسب نصب می‌کنند تا دسترسی برای سرویس‌های احتمالی آسان‌تر باشد.

س ۵: آیا سیستم‌های مگنتی ۴۸ ولت نیاز به ارت (زمین) دارند؟
ج: بله، حتی با وجود ولتاژ پایین، برای ایمنی کامل، سیم ارت باید از منبع اصلی تا بدنه فلزی ریل (در صورت استفاده از ریل فلزی) و بدنه درایور متصل شود. این یک الزام ایمنی است.
