چراغ مگنتی مگسنس 3877
MAGSENCE
Authentically Magnetic
MAGSENCE 3877
Authentically Magnetic
| CRI | BODY COLOR | CCT (K) | LUMINANCE | POWER |
|---|---|---|---|---|
| ≤90 | .Bl | W – N – C | 1000-2000 | 5-20W |

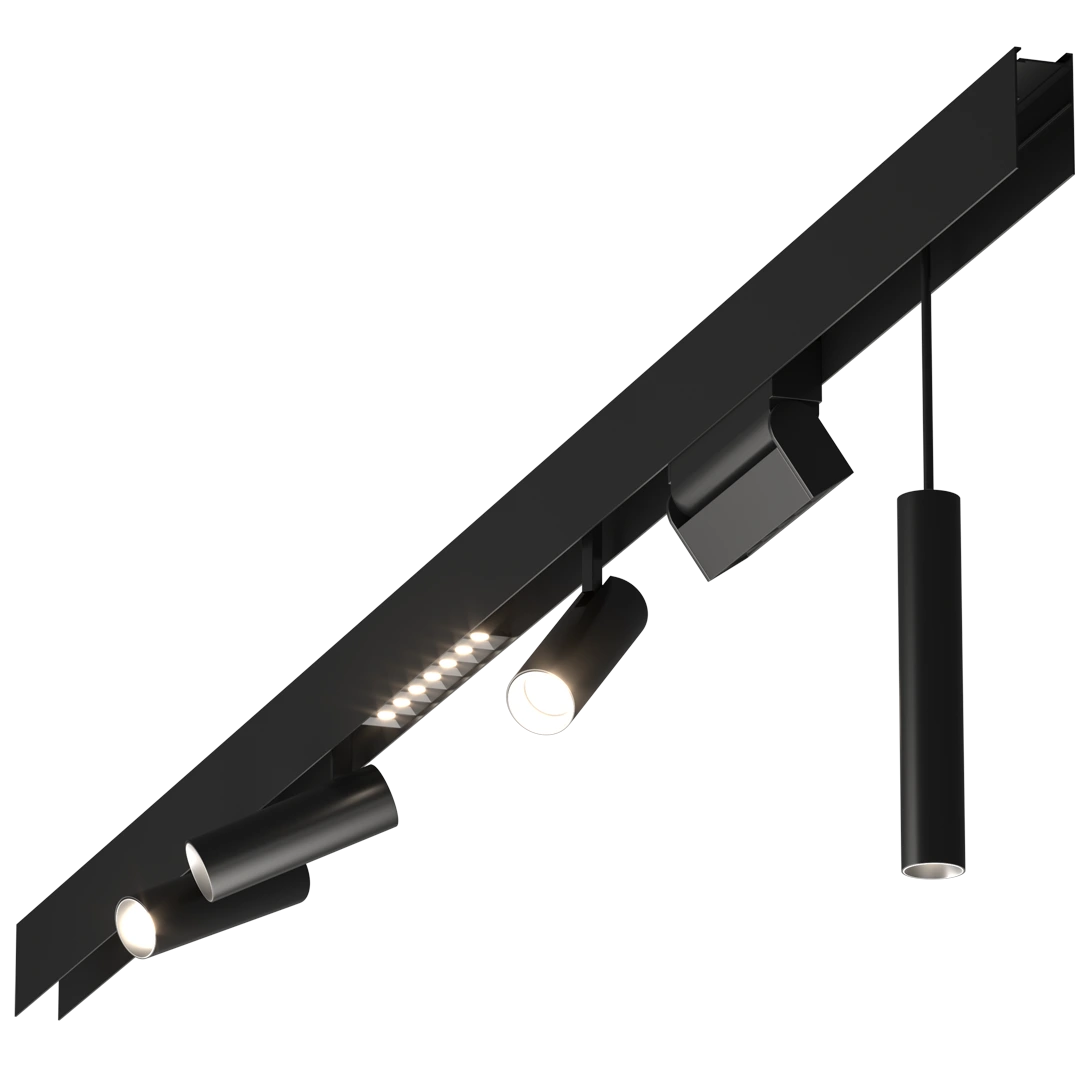

معرفی چراغ مگنتی مگسنس MAGSENCE 3877
چراغ مگنتی عرض زیاد و پهن مگسنس 3877 یک راهکار پیشرفته در طراحی سیستمهای چراغ مگنتی مولتی ترک است که با تمرکز بر کیفیت نور، فرم بدنه و انعطافپذیری اجرا توسعه یافته است. عرض زیاد این چراغ، امکان استفاده از اپتیکهای متنوع، پخش یکنواخت نور و کاهش خیرگی را فراهم میکند؛ ویژگیای که در پروژههای معماری با استانداردهای بالا حیاتی است.
این محصول برای طراحانی ساخته شده که به دنبال ترکیب طراحی نورپردازی، فرم معماری و عملکرد فنی هستند. مگسنس 3877 قابلیت اجرا بهصورت خطی، ماژولار و حتی چراغ مگنتی منحنی را دارد و در فضاهای مدرن، تجاری و مسکونی لوکس بهخوبی دیده میشود.
فلسفه طراحی این چراغ بر پایه «نور بهعنوان متریال معماری» است؛ نوری که قابل کنترل، یکپارچه با فضا و کاملاً قابل شخصیسازی باشد.
انواع چراغ چراغ مگنتی مگسنس
مشخصات فنی چراغ مگنتی مگسنس
در طراحی فنی چراغ مگنتی مگسنس 3877، تمامی پارامترهای مهندسی روشنایی با دقت در نظر گرفته شدهاند. استفاده از منابع نوری با راندمان بالا، بدنه آلومینیومی اکسترود شده برای دفع حرارت مؤثر و سازگاری کامل با سیستمهای هوشمند، این چراغ را به گزینهای قابلاعتماد برای پروژههای حرفهای تبدیل کرده است.
مشخصات فنی این محصول شامل پارامترهای نوری دقیق، ساختار بدنه مهندسیشده و سیستمهای کنترلی پیشرفته است که در ادامه در قالب جداول فنی ارائه میشود تا مهندسان برق و طراحان روشنایی بتوانند تصمیمگیری آگاهانهتری داشته باشند.
دستهبندی مشخصات:
- پارامترهای نوری
- بدنه و ابعاد
- کنترل و سیستم هوشمند
| PRODUCT CODE | DIMENSION (MM) (W-L-H) | CRI | BODY COLOR | CCT (K) | IP | LUMINANCE | POWER |
|---|---|---|---|---|---|---|---|
| NMLM2005 | 75 * 200* 36 | ≤90 | BL | W – N – C | 55 | 1000 | 5 |
| NMLM4010 | 75 * 400* 36 | ≤90 | BL | W – N – C | 55 | 1000 | 10 |
| NMLM6015 | 75 * 600* 36 | ≤90 | BL | W – N – C | 55 | 1500 | 15 |
| NMLM8020 | 75 * 800* 36 | ≤90 | BL | W – N – C | 55 | 2000 | 20 |
| PRODUCT CODE | DIMENSION (MM) (W-L-H) | CRI | BODY COLOR | CCT (K) | IP | LUMINANCE | POWER |
|---|---|---|---|---|---|---|---|
| NMLM2012 | 120 * 200 * 36 | ≤90 | BL | W – N – C | 55 | 1200 | 12 |
| NMLM4018 | 120 * 400 * 36 | ≤90 | BL | W – N – C | 55 | 1200 | 18 |
| PRODUCT CODE | DIMENSION (MM) (W-L-H) | CRI | BODY COLOR | CCT (K) | IP | LUMINANCE | POWER |
|---|---|---|---|---|---|---|---|
| NMBM1506 | 75 * 150 * 36 | ≤90 | BL | W – N – C | 55 | 600 | 60 |
| NMBM2712 | 75 * 270 * 36 | ≤90 | BL | W – N – C | 55 | 1200 | 12 |
| NMBM4018 | 75 * 400 * 36 | ≤90 | BL | W – N – C | 55 | 1800 | 18 |
| PRODUCT CODE | DIMENSION (MM) (W-L-H) | CRI | BODY COLOR | CCT (K) | IP | LUMINANCE | POWER |
|---|---|---|---|---|---|---|---|
| NMBM1206 | 120 * 150 * 36 | ≤90 | BL | W – N – C | 55 | 600 | 60 |
| NMBM1212 | 120 * 270 * 36 | ≤90 | BL | W – N – C | 55 | 1200 | 12 |
| NMBM1218 | 120 * 400 * 36 | ≤90 | BL | W – N – C | 55 | 1800 | 18 |
| PRODUCT CODE | DIMENSION (MM) (D-L-H) | CRI | BODY COLOR | CCT (K) | IP | LUMINANCE | POWER |
|---|---|---|---|---|---|---|---|
| NMTM1412 | Ø100 * XX * 148 | ≤90 | BL | W – N – C | 55 | 1320 | 12 |
| PRODUCT CODE | DIMENSION (MM) (D-L-H) | CRI | BODY COLOR | CCT (K) | IP | LUMINANCE | POWER |
|---|---|---|---|---|---|---|---|
| NMTM1312 | Ø100 * XX * 148 | ≤90 | BL | W – N – C | 55 | 1320 | 12 |
| PRODUCT CODE | DIMENSION (MM) (D-L-H) | CRI | BODY COLOR | CCT (K) | IP | LUMINANCE | POWER |
|---|---|---|---|---|---|---|---|
| NMBM1712 | Ø30 * 178 * 90 | ≤90 | BL | W – N – C | 55 | 1200 | 12 |
| PRODUCT CODE | DIMENSION (MM) (D-L-H) | CRI | BODY COLOR | CCT (K) | IP | LUMINANCE | POWER |
|---|---|---|---|---|---|---|---|
| NMBM4010 | Ø40 * XX * XX | ≤90 | BL | W – N – C | 55 | 1000 | 10 |
| PRODUCT CODE | DIMENSION (MM) (D-L-H) | CRI | BODY COLOR | CCT (K) | IP | LUMINANCE | POWER |
|---|---|---|---|---|---|---|---|
| NMFM2112 | Ø21 * XX * XX | ≤90 | BL | W – N – C | 55 | 720 | 12 |
| PRODUCT CODE | DIMENSION (MM) (D-H) | CRI | BODY COLOR | CCT (K) | IP | LUMINANCE | POWER |
|---|---|---|---|---|---|---|---|
| NMSM3506 | Ø35 * 75 | ≤90 | BL | W – N – C | 55 | 540 | 6 |
| NMTM6515 | Ø65 * 128 | ≤90 | BL | W – N – C | 55 | 1350 | 15 |
| NMSM6515 | Ø65 * 128 | ≤90 | BL | W – N – C | 55 | 1620 | 18 |
| PRODUCT CODE | DIMENSION (MM) (D-H) | CRI | BODY COLOR | CCT (K) | IP | LUMINANCE | POWER |
|---|---|---|---|---|---|---|---|
| NMTM3506 | Ø35 * 300 | ≤90 | BL | W – N – C | 55 | 540 | 6 |
| NMTM6515 | Ø65 * 300 | ≤90 | BL | W – N – C | 55 | 1350 | 15 |
تجهیزات جانبی چراغ مگنتی مگسنس
| PRODUCT CODE | DIMENSION (MM) (W-L-H) | CRI | BODY COLOR | CCT (K) | IP | LUMINANCE | POWER |
|---|---|---|---|---|---|---|---|
| NMPM4100 | 35 * 240 * 23 | – | BL | – | 42 | – | 100 |
| NMPM6200 | 35 * 260 * 23 | – | BL | – | 42 | – | 200 |
| NMPM8300 | 44 * 280 * 23 | – | BL | – | 42 | – | 300 |
| PRODUCT CODE | DIMENSION (MM) (W-L-H) | CRI | BODY COLOR | CCT (K) | IP | LUMINANCE | POWER |
|---|---|---|---|---|---|---|---|
| NMFM2090 | 18 * 88 * 16 | – | BL | – | 42 | – | – |
| PRODUCT CODE | DIMENSION (MM) (W-L-H) | CRI | BODY COLOR | CCT (K) | IP | LUMINANCE | POWER |
|---|---|---|---|---|---|---|---|
| NMFM2180 | 18 * 204 * 16 | – | BL | – | 42 | – | – |
| PRODUCT CODE | DIMENSION (MM) (D-H) | CRI | BODY COLOR | CCT (K) | IP | LUMINANCE | POWER |
|---|---|---|---|---|---|---|---|
| NMLM7565 | Ø65 * 75 | – | BL | – | 42 | – | 10 |
مزایا و برتری چراغ مگنتی مگسنس
مگسنس 3877 تنها یک چراغ مگنتی نیست؛
بلکه یک پلتفرم روشنایی معماری است. مهمترین مزیت این چراغ، عرض زیاد آن است که امکان طراحی اپتیک دقیقتر و نور نرمتر را فراهم میکند. این ویژگی باعث کاهش سایههای ناخواسته و افزایش کیفیت نور محیط میشود.
از منظر مهندسی روشنایی، استفاده از چیپهای نوری با CRI بالا و مدیریت حرارتی مؤثر، طول عمر چراغ و پایداری نوری را تضمین میکند. همچنین پشتیبانی از سیستمهای هوشمند Zigbee و Tuya، این محصول را برای پروژههای روشنایی هوشمند ایدهآل کرده است.
دیگر برتری مهم، قابلیت ترکیب با چراغ منحنی، چراغ مولتی ترک و ماژولهای مختلف مگنتی است که آزادی عمل فوقالعادهای به طراح نور میدهد؛ دقیقاً همان چیزی که در پروژههای معماری خاص نیاز است.
کاربردها و فضاهای مناسب چراغ مگنتی مگسنس
چراغ مگنتی مگسنس 3877 برای فضاهایی طراحی شده که نور، نقش کلیدی در تجربه فضایی دارد. این محصول انتخابی ایدهآل برای:
- فضاهای مسکونی لوکس و ویلاها
- پروژههای تجاری و اداری مدرن
- گالریها، فروشگاههای برندمحور و نمایشگاهی
- فضاهای فرهنگی و هتلها
در این فضاها، امکان طراحی سناریوهای نوری متنوع، تنظیم شدت نور و هماهنگی با معماری داخلی اهمیت بالایی دارد؛ جایی که طراحی نورپردازی حرفهای معنا پیدا میکند.
مشاوره فنی و امکان سنجی پروژه
برای سهولت در فرآیند طراحی و هماهنگی بین تیمها، فایلهای فنی کامل چراغ مگسنس 3877 در دسترس قرار دارد. این فایلها شامل:
- دیتاشیتهای فنی
- فایلهای CAD
- مدلهای سهبعدی (3D / BIM)
این اطلاعات به معماران و مهندسان برق کمک میکند تا چراغ را بهصورت دقیق در نرمافزارهای طراحی روشنایی شبیهسازی و در نقشه اجرایی لحاظ کنند. استفاده از این فایلها، خطاهای اجرایی را کاهش داده و سرعت تصمیمگیری در پروژههای حرفهای را افزایش میدهد.
در نورا، هیچ چراغی بدون شناخت پروژه پیشنهاد نمیشود. مگسنس 3877 نیز بخشی از یک فرآیند کامل مشاوره روشنایی و مشاوره نورپردازی است.
- محاسبات لوکس نوری (Illuminance Calculations)
- مدیریت درخشندگی و خیرگی (Glare Control)
- انتخاب درایور و دیمینگ
تولید سفارشی چراغ مگنتی مگسنس
نورا این چراغ را کاملاً سفارشیسازی میکند؛ از طول ماژول و نوع اپتیک گرفته تا رنگ بدنه، توان مصرفی و سیستم کنترل. مگسنس 3877 میتواند متناسب با پروژه، بهصورت خطی یا منحنی تولید شود و در سیستمهای چراغ مگنتی منحنی و مولتی ترک استفاده گردد.
این سطح از سفارشیسازی، دست طراح را برای خلق تجربه نوری منحصربهفرد باز میگذارد و محصول نهایی دقیقاً با زبان معماری پروژه هماهنگ میشود.
Schematic
MAGNET Light
MAGSENCE 3877
شماتیک پروفیل و چراغهای مگنت مگسنس MAGSENCE 3877
Lighting Design
Be creative in compositions
از ترکیبهای پیشنهاد شده الهام بگیرید و چیدمان چراغها را به آن ترتیب که میخواهید در فضا ادغام کنید.
Body Colors
Wide colour range
از میان طیف وسیعی از رنگها محصولات خود را انتخاب نمایید.
دانلود فایلهای فنی و مدلهای سه بعدی 3D
برای سهولت در فرآیند طراحی و هماهنگی بین تیمها، فایلهای فنی کامل چراغ مگسنس 3877 در دسترس قرار دارد. این فایلها شامل:
- دیتاشیت های فنی
- فایل های CAD
- مدل های سه بعدی (3D / BIM)
این اطلاعات به معماران و مهندسان برق کمک میکند تا چراغ را به صورت دقیق در نرم افزارهای طراحی روشنایی شبیه سازی و در نقشه اجرایی لحاظ کنند. استفاده از این فایلها، خطاهای اجرایی را کاهش داده و سرعت تصمیم گیری در پروژههای حرفهای را افزایش میدهد.
DOWNLOAD technical files with NOORA constructor pro
DOWNLOAD DWG | PDF
DOWNLOAD FBX | MAX | 3DS | SKP | DXF
DOWNLOAD IES | LDT
(PDF)TECHNICAL
DOWNLOAD DATASHEET | INSTALLATION
راهنمای نصب و راهاندازی
نصب صحیح چراغ مگنتی، نقش مهمی در عملکرد و ایمنی سیستم دارد. در این بخش، نحوه نصب در ترک مگنتی، اتصال ایمن ماژولها، تنظیم زاویه نور و راهاندازی کنترلهای هوشمند توضیح داده میشود. اسلایدهای آموزشی بهگونهای طراحی شدهاند که هم برای مهندسان برق و هم نصابهای پروژه قابلاستفاده باشند.
INSTALLATION
Fast and Easy Installation
راهنمای نصب مگسنس 3877 بهصورت مرحلهبهمرحله تهیه شده تا تیمهای اجرایی بتوانند بدون ابهام، سیستم را راهاندازی کنند.
گالری تصاویر پروژههای مرتبط
گالری پروژههای اجراشده با چراغ مگنتی مگسنس 3877، بهترین مرجع برای درک واقعی عملکرد این محصول است. در این تصاویر، میتوان تأثیر نور یکنواخت، فرم بدنه پهن و هماهنگی چراغ با معماری فضا را بهوضوح مشاهده کرد.
این پروژهها نشان میدهند که چگونه یک چراغ مگنتی، در کنار طراحی نورپردازی دقیق، میتواند هویت فضا را تقویت کند و تجربه کاربری را ارتقا دهد.
سوالات متداول چراغ مگنتی مگسنس
در این بخش، پاسخ به متداولترین سوالات مهندسان و طراحان درباره مشخصات فنی، نصب، کنترل هوشمند، سفارشیسازی و نگهداری چراغ ارائه شده است. این سوالات به تصمیمگیری سریعتر و دقیقتر در فاز طراحی و اجرا کمک میکند.
آیا امکان دیم کردن همزمان تمام المانها روی یک ریل وجود دارد؟
بله. این امر با استفاده از درایورهای سازگار با پروتکلهای DALI یا 0-10V که به صورت سری به شینه ریل متصل شدهاند امکانپذیر است.
حداکثر طول یک قطعه ریل پیوسته قبل از نیاز به اتصال مکانیکی یا تغذیه مجدد چقدر است؟
این مقدار به توان مصرفی کل و ظرفیت جریاندهی درایور بستگی دارد. معمولاً تا حدود ۳ متر بدون افت ولتاژ محسوس قابل اجرا است. برای فواصل طولانیتر، تقسیمبندی درایورها یا تغذیه در چند نقطه توصیه میشود.
آیا نصب اسپات لایتهای مگنتی (Spot Lights) روی ریلهای تعبیه شده بر ضریب خیرگی UGR تأثیر میگذارد؟
خیر. در صورتی که اپتیک (لنز و رفلکتور) اسپات مطابق استانداردهای کنترل UGR طراحی شده باشد، نوع نصب (مغناطیسی یا ثابت) تأثیری بر عملکرد نوری آن المان نخواهد گذاشت.
آیا این سیستم قابلیت پیکربندی برای روشنایی اضطراری (Emergency Lighting) را دارد؟
بله. این سیستم با استفاده از ماژولهای درایور اضطراری ۴۸ ولت، چه بهصورت مستقل و چه در ترکیب با درایورهای دیمینگ اصلی، قابل پیکربندی برای حالت اضطراری است.
شرایط گارانتی، نگهداری و استانداردهای کیفی
چراغ مگنتی مگسنس 3877 مطابق با استانداردهای کیفی نورا تولید میشود. استفاده از متریال باکیفیت، تستهای نوری و حرارتی و کنترل کیفی چندمرحلهای، دوام و پایداری محصول را تضمین میکند.
شرایط گارانتی شفاف، امکان نگهداری آسان و طول عمر بالا، این چراغ را به گزینهای مطمئن برای پروژههای بلندمدت تبدیل کرده است.
