چراغ مگنتی عرض کم 2647
MAGSMART
Extreme Phenomenon
MAGSMART 2647
Power Comes With Size
| CRI | BODY COLOR | CCT (K) | LUMINANCE | POWER |
|---|---|---|---|---|
| ≤80 | .Bl | W – N – C | 380-2800 | 3-24W |

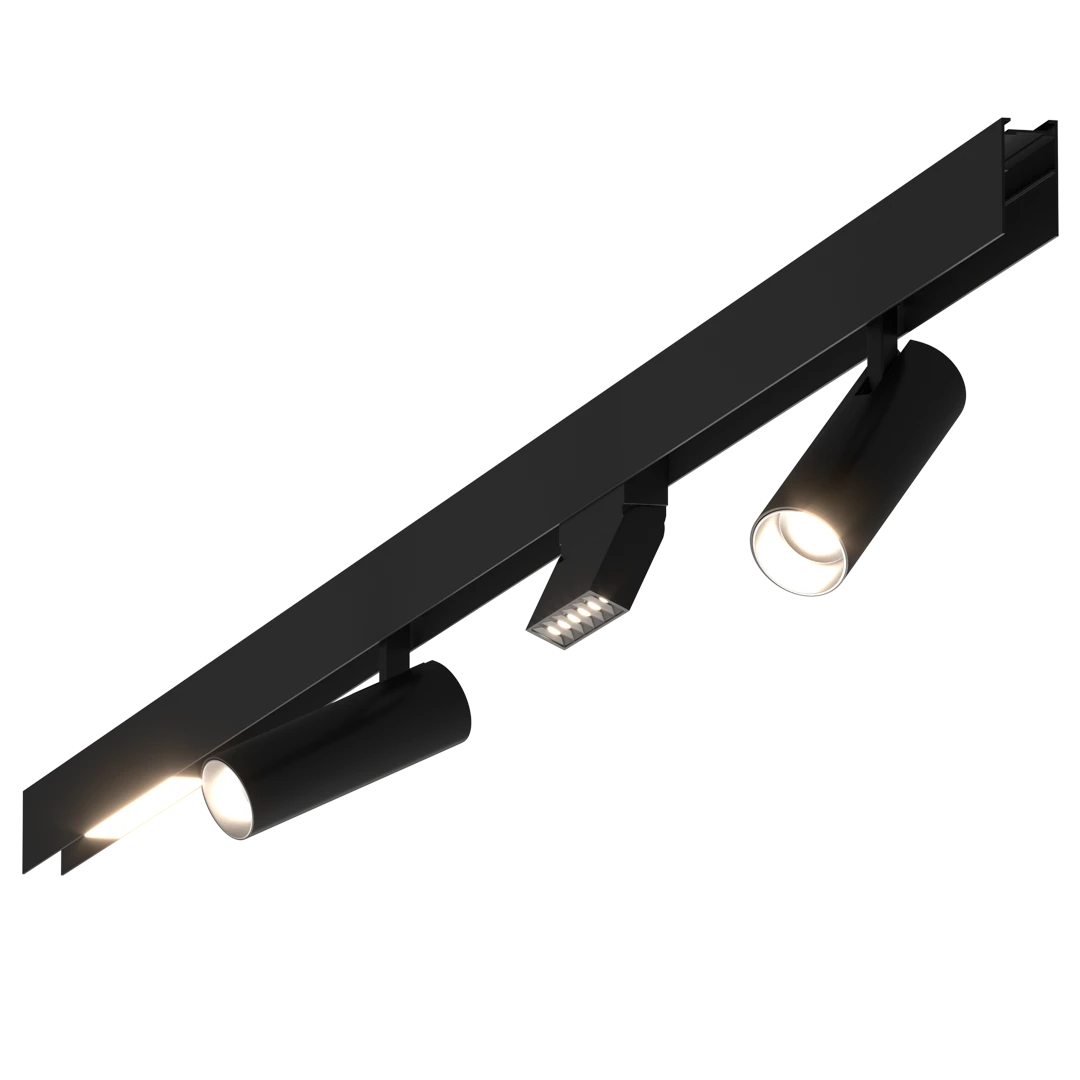

معرفی چراغ مگنتی مگسمارت MAGSMART 2647
سیستم روشنایی خطی مگنتی سری 2647 نورا، یک پلتفرم روشنایی مدولار و پیشرفته است که با بهرهگیری از فناوری القای مغناطیسی (Magnetic Induction Technology)، انقلابی در طراحی روشنایی فضاهای داخلی مدرن ایجاد کرده است. این محصول با هدف ارائه انعطافپذیری بینظیر در چیدمان نور، حداقل تداخل بصری و بالاترین سطح عملکرد نوری، طراحی شده است. پروفیل عرض کم این سیستم، آن را به گزینهای ایدهآل برای پروژههایی تبدیل میکند که در آنها، یکپارچگی زیباییشناختی و ادغام کامل در ساختار معماری اهمیت حیاتی دارد.
این سیستم بر پایه یک ریل (Track) مگنتی تعبیه شونده (Recessed) یا روکار (Surface Mounted) استوار است که امکان نصب و جابجایی آسان انواع چراغهای خطی، اسپاتها و چراغهای آویز را بدون نیاز به ابزار و با استفاده از نیروی مغناطیسی فراهم میآورد.

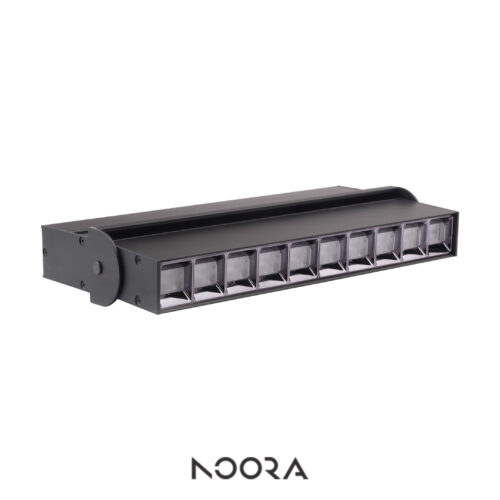

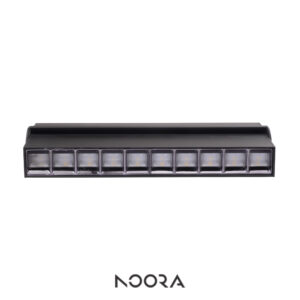

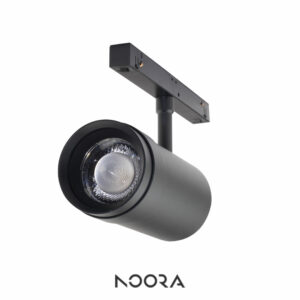

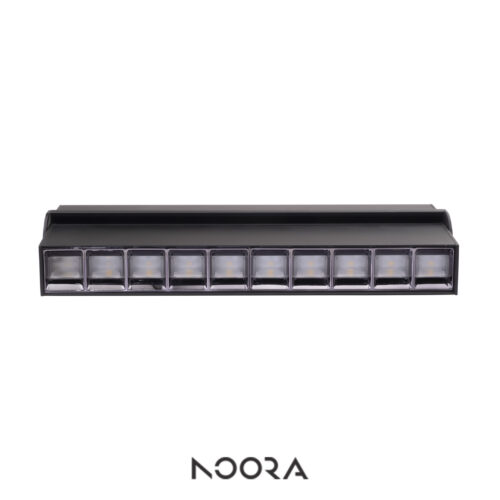

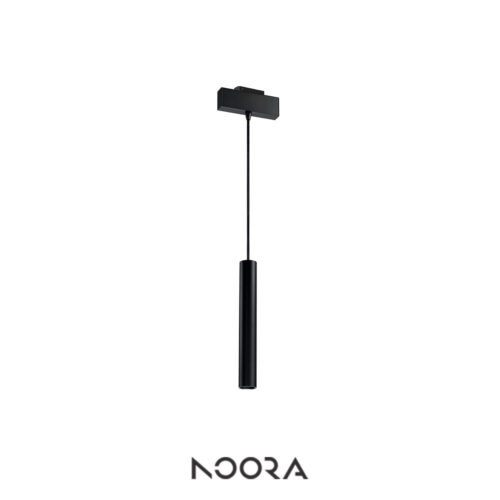

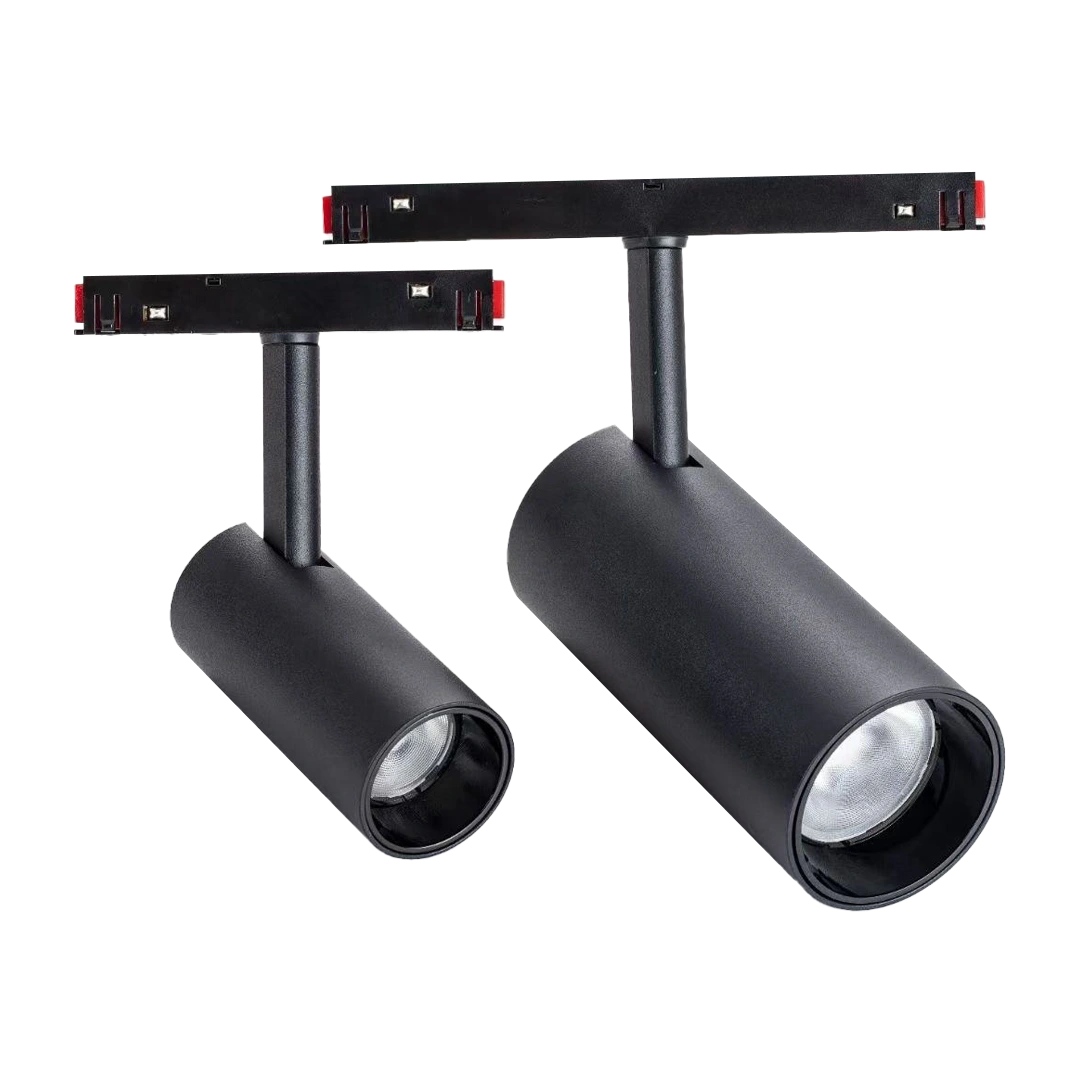

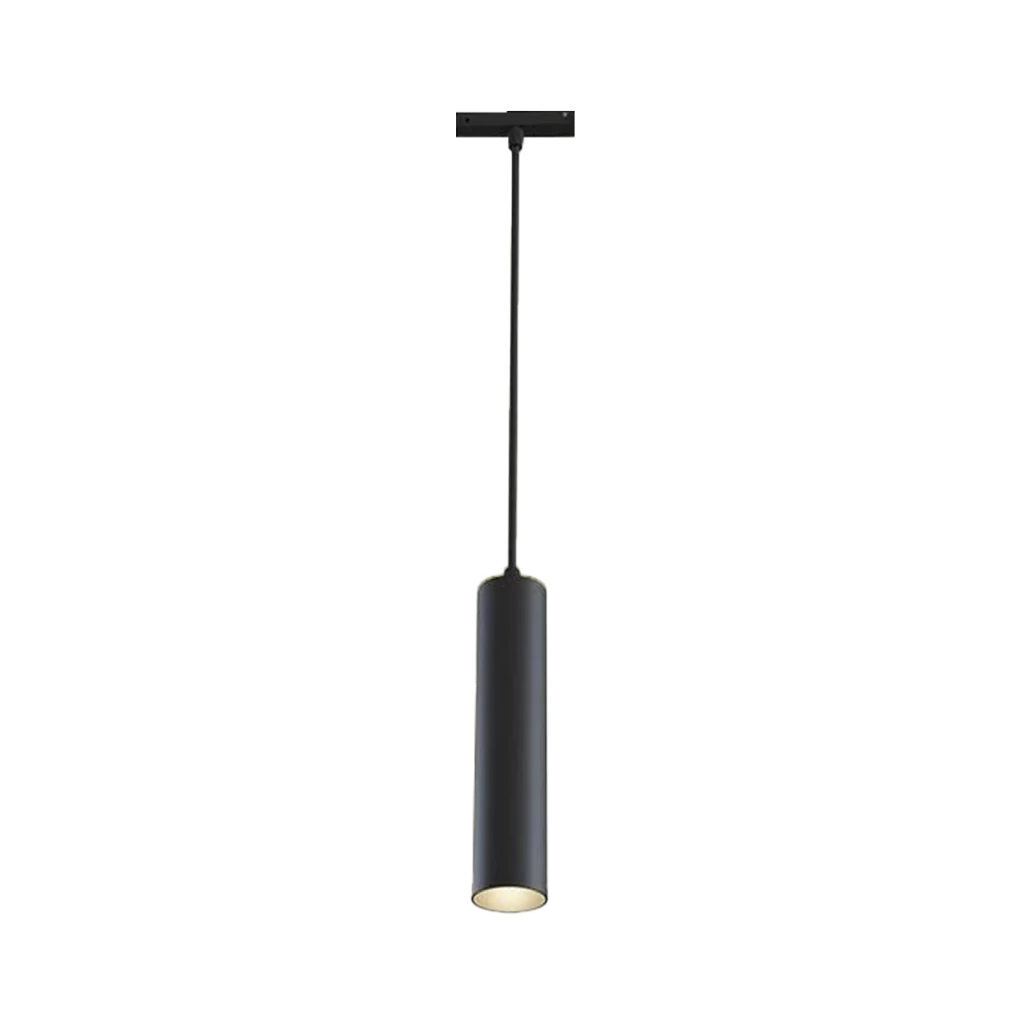

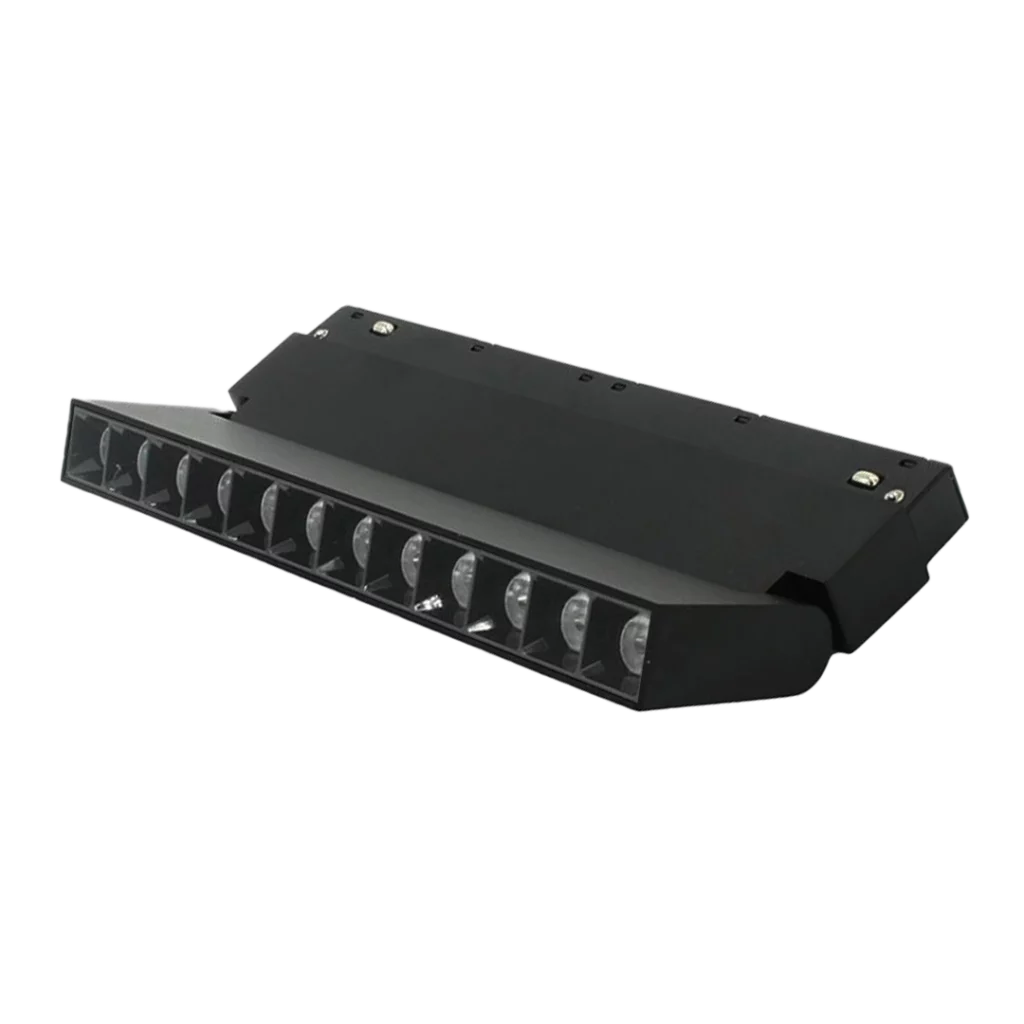

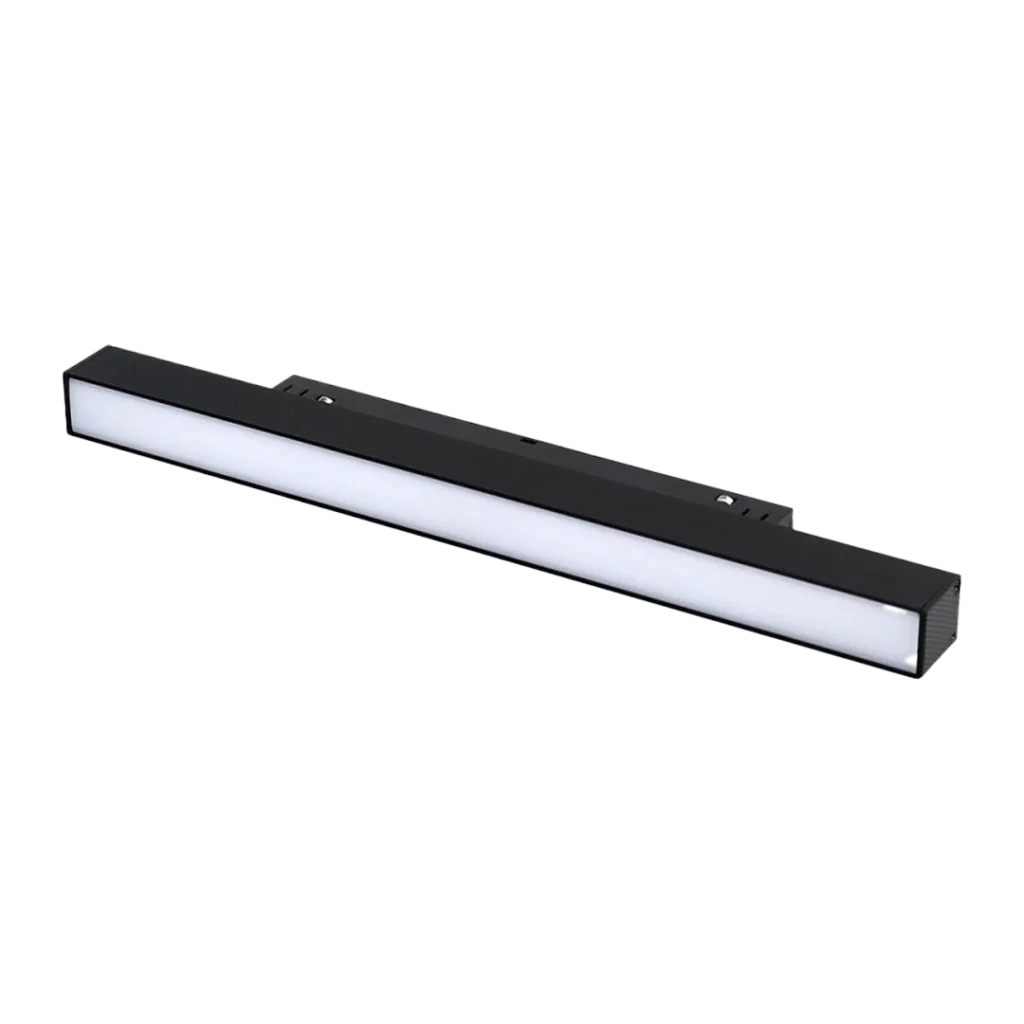

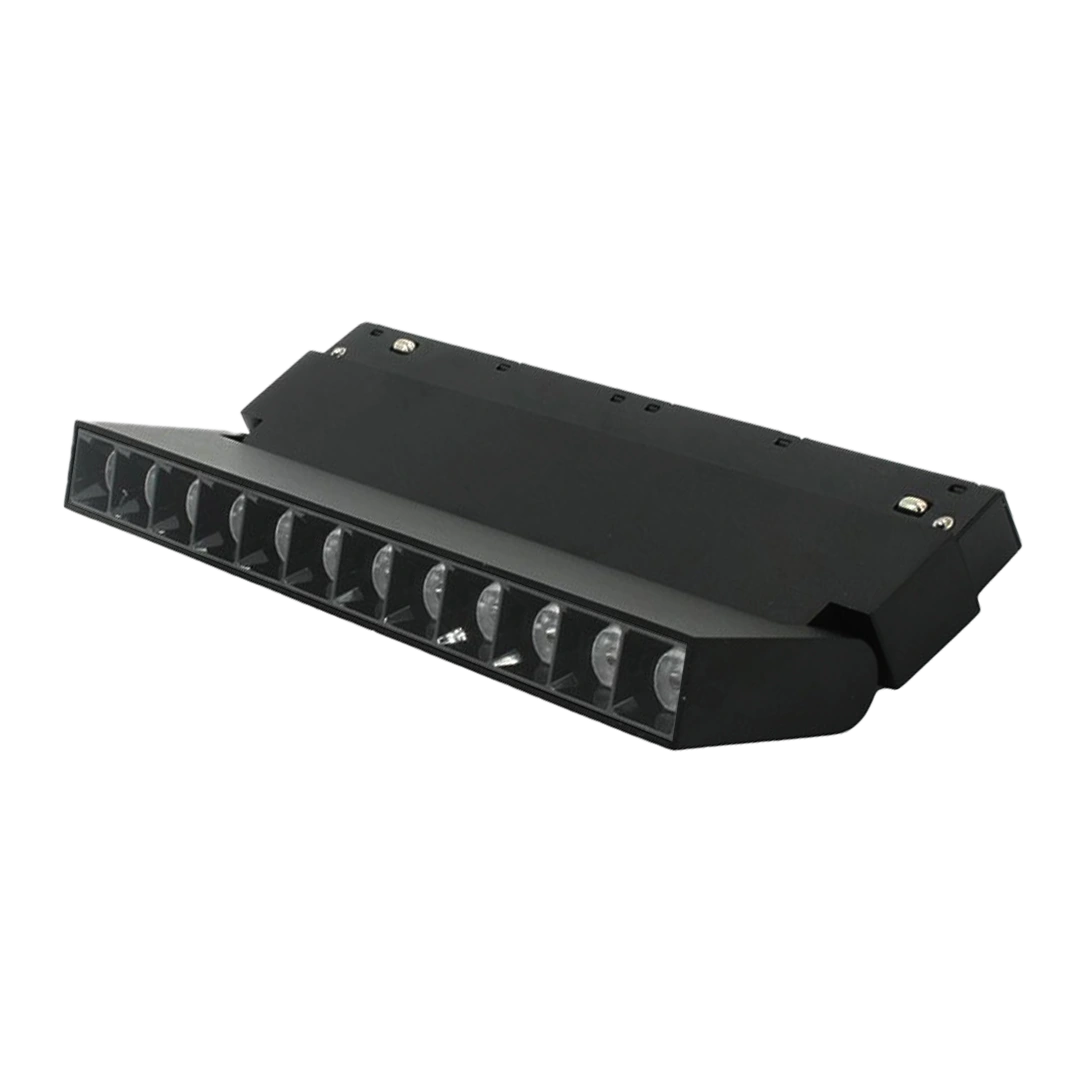

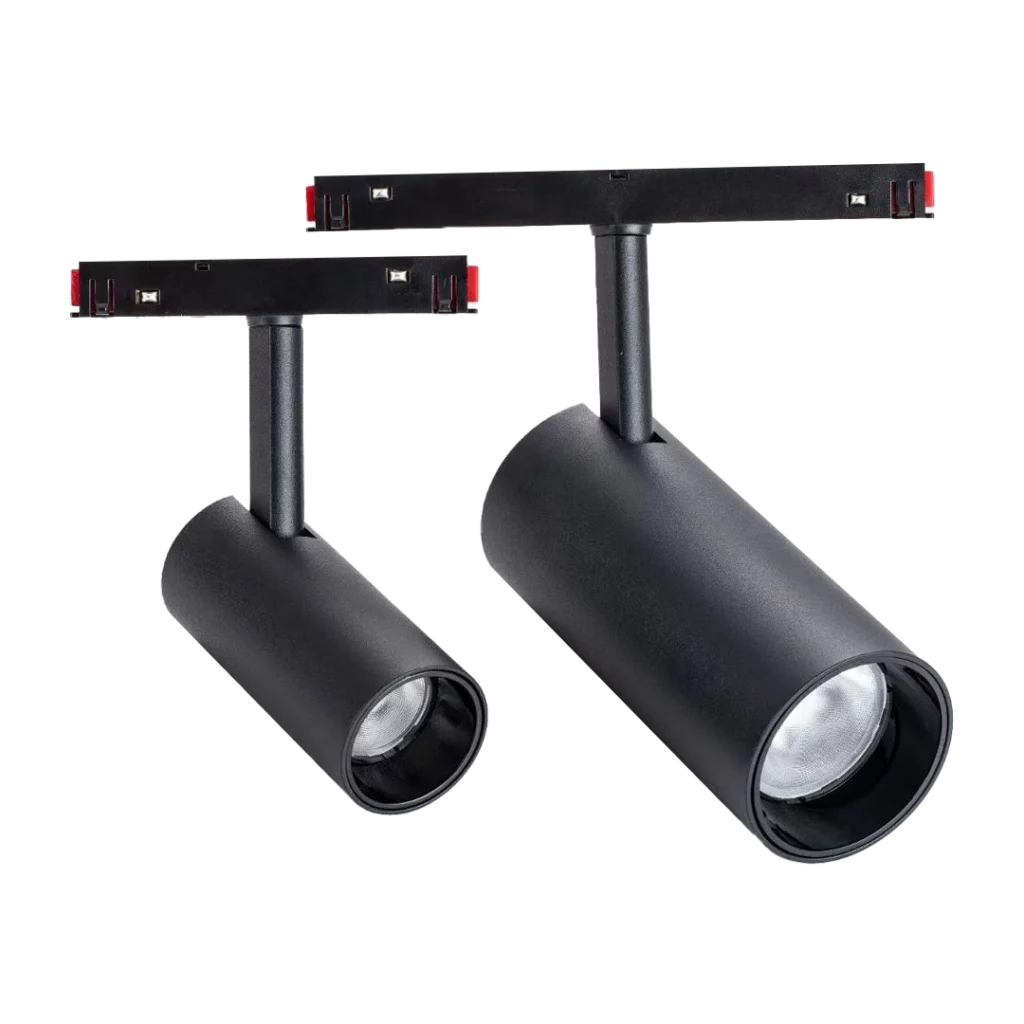

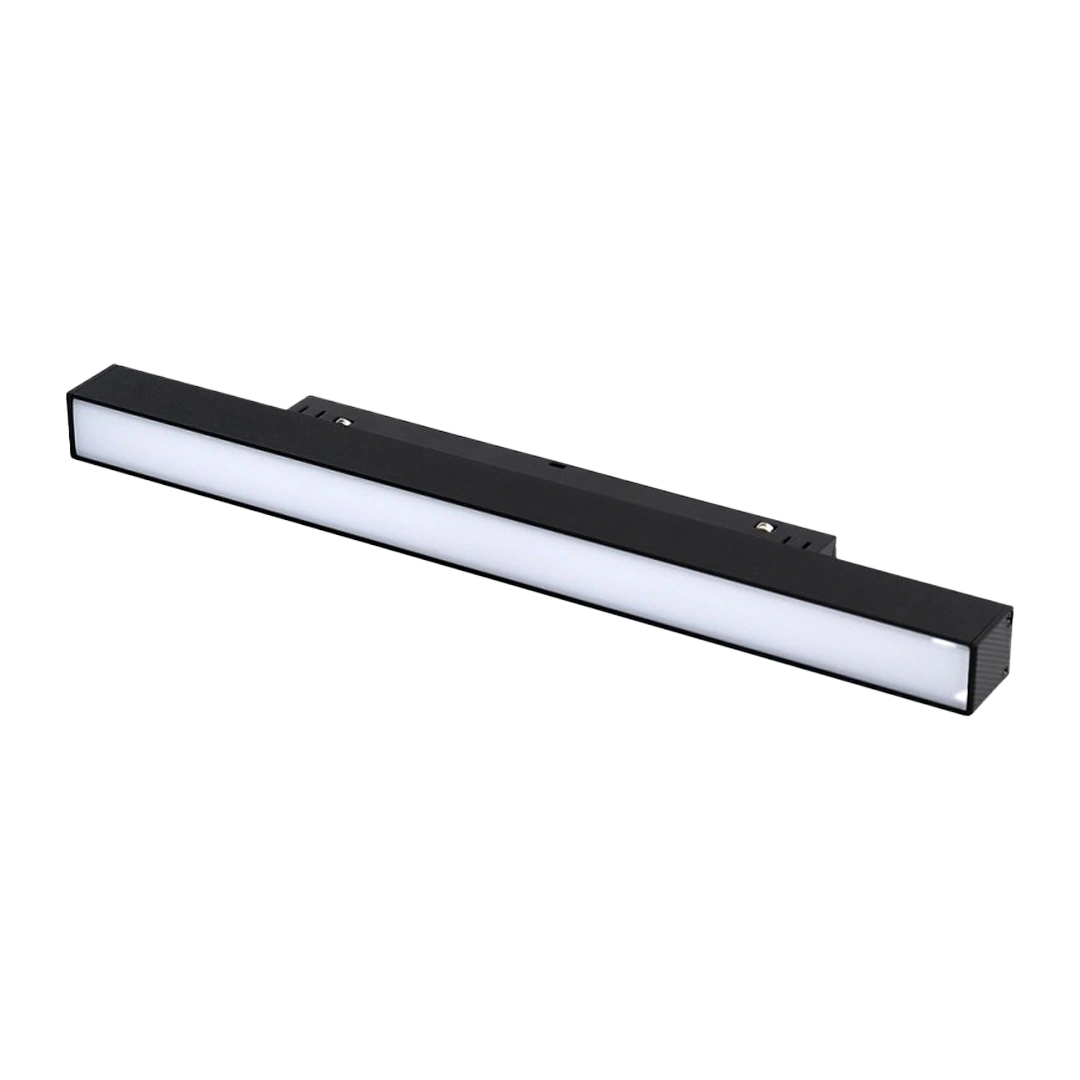

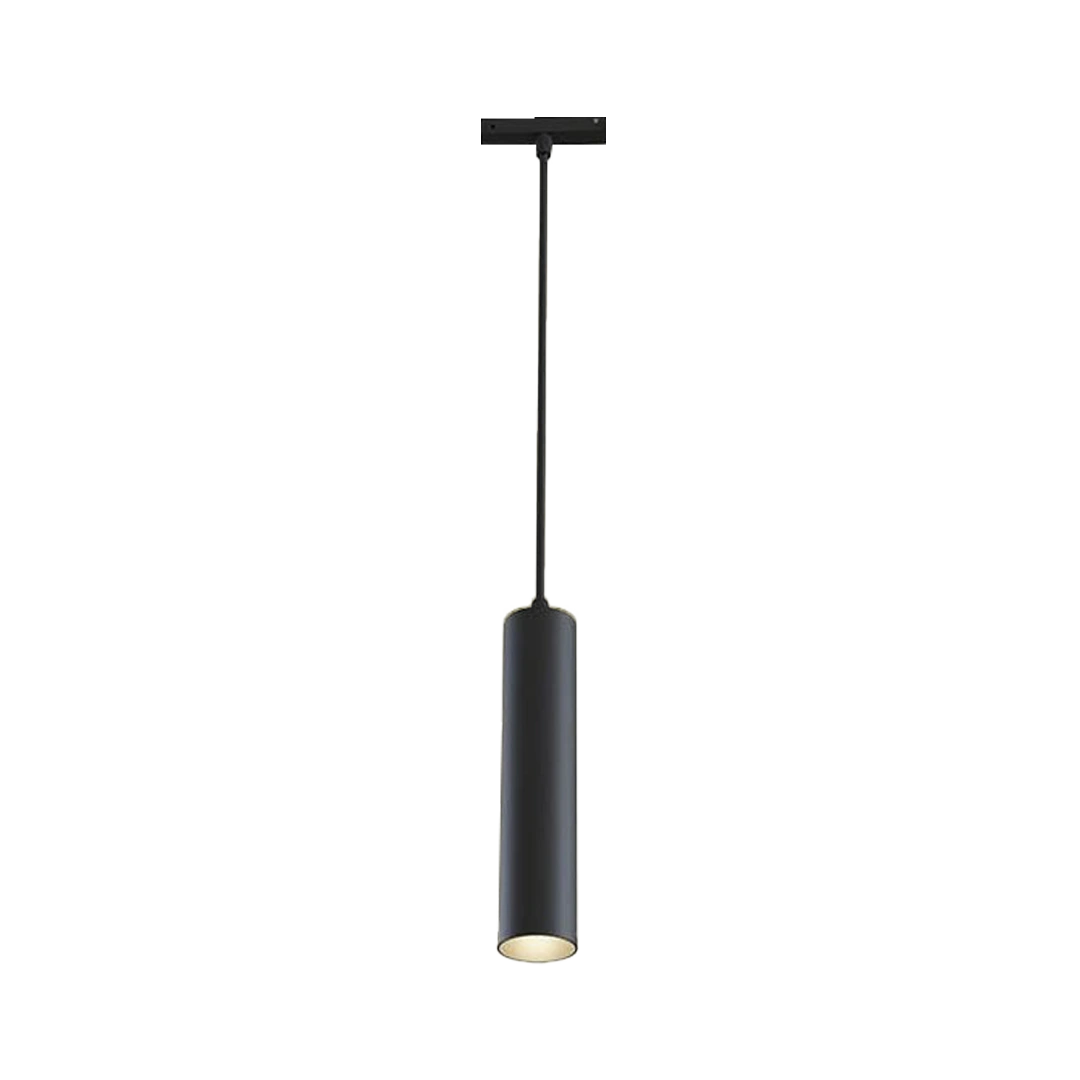

انواع چراغ مگنتی مگسمارت
مشخصات فنی چراغ مگنتی مگسمارت
طراحی فوقاسلیم با انعطاف کامل در نصب

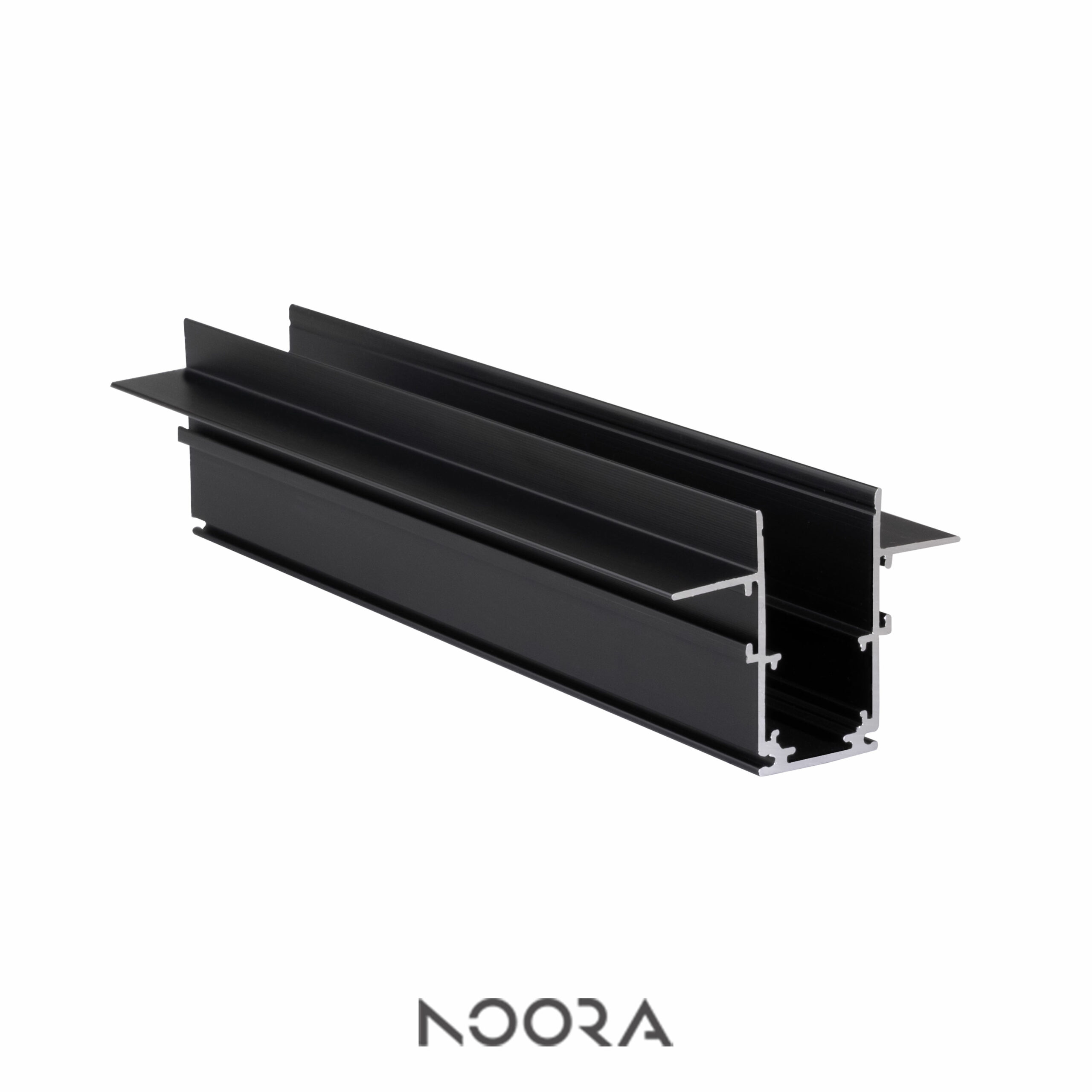

چراغ مگنتی نورا 2647 با عرض تنها 26 میلیمتر (Ultra‑Slim)، انتخابی ایدهآل برای فضاهای معماری مینیمال است. این سیستم در سه نوع نصب توکار، نیمهتوکار و روکار ارائه میشود و با عمق متغیر 40 تا 60 میلیمتر، امکان هماهنگی کامل با جزئیات اجرایی پروژه را فراهم میکند. بدنه ریل از آلومینیوم اکسترود شده با پوشش الکترواستاتیک ساخته شده تا دوام بالا و کیفیت ظاهری یکپارچه تضمین شود.
عملکرد نوری حرفهای با کیفیت رنگ دقیق
این سیستم مگنتی با CRI بالاتر از 90، بازتولید رنگی دقیق و واقعی ارائه میدهد که برای فضاهای حرفهای، مسکونی لوکس و تجاری کاملاً مناسب است. دمای رنگ نور در بازههای 2700K، 3000K، 4000K و 5000K قابل سفارش بوده و امکان طراحی سناریوهای متنوع روشنایی را متناسب با کاربری فضا فراهم میکند.
ایمنی، کنترل و طول عمر متناسب با پروژههای مهندسی
چراغ مگنتی نورا 2647 با سیستم 48 ولت DC ایزوله، ایمنی بالایی در بهرهبرداری ارائه میدهد و به سیستمهای حفاظت در برابر اتصال کوتاه و اضافهبار مجهز است.
پشتیبانی از درایور داخلی یا خارجی، قابلیت دیمرپذیری (0‑10V، DALI، Triac) و طول عمر بیش از 50,000 ساعت (L70/B50)، این محصول را به گزینهای قابل اعتماد برای پروژههای حرفهای و بلندمدت تبدیل میکند. درجه حفاظت IP20 نیز آن را مخصوص فضاهای داخلی کرده است.
| PRODUCT CODE | DIMENSION (MM) (W-L-H) | CRI | BODY COLOR | CCT (K) | IP | LUMINANCE | POWER |
|---|---|---|---|---|---|---|---|
| NMLM3010 | 44 * 300 * 23 | ≤85 | BL | W – N – C | 42 | 1200 | 10 |
| NMLM4520 | 44 * 450 * 23 | ≤85 | BL | W – N – C | 42 | 1440 | 20 |
| NMLM6030 | 44 * 600 * 23 | ≤85 | BL | W – N – C | 42 | 2400 | 30 |
| PRODUCT CODE | DIMENSION (MM) (W-L-H) | CRI | BODY COLOR | CCT (K) | IP | LUMINANCE | POWER |
|---|---|---|---|---|---|---|---|
| NMLM2310 | 106 * 200 * 23 | ≤90 | BL | W – N – C | 42 | 1000 | 10 |
| NMLM2312 | 106 * 300 * 23 | ≤90 | BL | W – N – C | 42 | 1200 | 12 |
| PRODUCT CODE | DIMENSION (MM) (W-L-H) | CRI | BODY COLOR | CCT (K) | IP | LUMINANCE | POWER |
|---|---|---|---|---|---|---|---|
| NMBM1106 | 44 * 110 * 23 | ≤90 | BL | W – N – C | 42 | 720 | 6 |
| NMBM2212 | 44 * 220 * 23 | ≤90 | BL | W – N – C | 42 | 1440 | 12 |
| NMBM3318 | 44 * 330 * 23 | ≤90 | BL | W – N – C | 42 | 2160 | 18 |
| NMBM4424 | 44 * 440 * 23 | ≤90 | BL | W – N – C | 42 | 2880 | 24 |
| PRODUCT CODE | DIMENSION (MM) (W-L-H) | CRI | BODY COLOR | CCT (K) | IP | LUMINANCE | POWER |
|---|---|---|---|---|---|---|---|
| NMLM2306 | 106 * 110 * 23 | ≤90 | BL | W – N – C | 42 | 720 | 6 |
| NMLM2312 | 106 * 220 * 23 | ≤90 | BL | W – N – C | 42 | 1440 | 12 |
| NMLM2318 | 106 * 330 * 23 | ≤90 | BL | W – N – C | 42 | 2160 | 18 |
| PRODUCT CODE | DIMENSION (MM) (D-W-H) | CRI | BODY COLOR | CCT (K) | IP | LUMINANCE | POWER |
|---|---|---|---|---|---|---|---|
| NMLM2306 | 123 * 23 * Ø50 | ≤90 | BL | W – N – C | 42 | 720 | 6 |
| NMLM2312 | 133 * 23 * Ø60 | ≤90 | BL | W – N – C | 42 | 1440 | 12 |
| NMLM2318 | 143 * 23 * Ø60 | ≤90 | BL | W – N – C | 42 | 2160 | 18 |
| PRODUCT CODE | DIMENSION (MM) (W-L-H) | CRI | BODY COLOR | CCT (K) | IP | LUMINANCE | POWER |
|---|---|---|---|---|---|---|---|
| NMSM5006 | 150 * 23 * Ø50 | ≤90 | BL | W – N – C | 42 | 720 | 6 |
| NMSM5012 | 300 * 23 * Ø50 | ≤90 | BL | W – N – C | 42 | 1440 | 12 |
| PRODUCT CODE | DIMENSION (MM) (W-L-H) | CRI | BODY COLOR | CCT (K) | IP | LUMINANCE | POWER |
|---|---|---|---|---|---|---|---|
| NMSM3503 | 35 * 44 * 23 | ≤90 | BL | W – N – C | 42 | 270 | 3 |

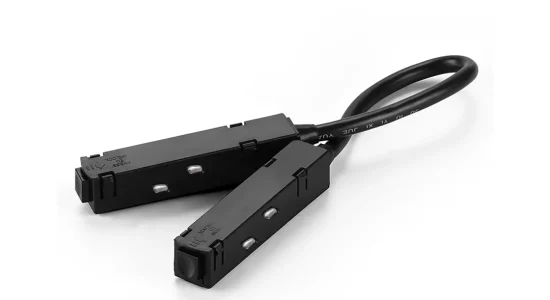

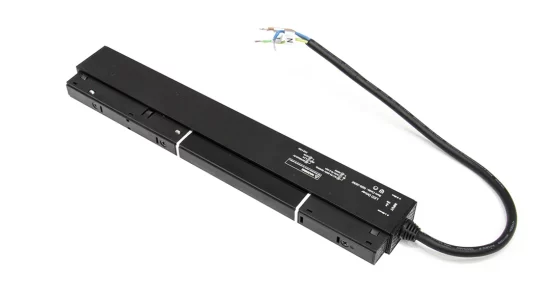

تجهیزات جانبی چراغ مگنتی مگسمارت
| PRODUCT CODE | DIMENSION (MM) (W-L-H) | CRI | BODY COLOR | CCT (K) | IP | LUMINANCE | POWER |
|---|---|---|---|---|---|---|---|
| NMFM2090 | 18 * 88 * 16 | – | BL | – | 42 | – | – |
| PRODUCT CODE | DIMENSION (MM) (W-L-H) | CRI | BODY COLOR | CCT (K) | IP | LUMINANCE | POWER |
|---|---|---|---|---|---|---|---|
| NMPM4100 | 35 * 240 * 23 | – | BL | – | 42 | – | 100 |
| NMPM6200 | 35 * 260 * 23 | – | BL | – | 42 | – | 200 |
| NMPM8300 | 44 * 280 * 23 | – | BL | – | 42 | – | 300 |
| PRODUCT CODE | DIMENSION (MM) (W-L-H) | CRI | BODY COLOR | CCT (K) | IP | LUMINANCE | POWER |
|---|---|---|---|---|---|---|---|
| NMFM2180 | 18 * 204 * 16 | – | BL | – | 42 | – | – |
| PRODUCT CODE | DIMENSION (MM) (D-H) | CRI | BODY COLOR | CCT (K) | IP | LUMINANCE | POWER |
|---|---|---|---|---|---|---|---|
| NMLM7565 | Ø65 * 75 | – | BL | – | 42 | – | 10 |
مزایا و برتری چراغ مگنتی مگسمارت
انعطافپذیری طراحی (Design Agility)
توانایی خلق بینهایت سناریوی معماری با ترکیب خطوط مستقیم، زوایا (L، T، X) و الگوهای کاملاً سفارشی، بدون محدودیت در آیندهی تغییر کاربری فضا.
عملکرد مهندسی روشنایی (Luminous Engineering Performance)
کنترل دقیق نور با پشتیبانی کامل از سیستمهای هوشمند مانند DALI برای تعریف سناریوهای نوری پیشرفته، افزایش بهرهوری انرژی و پاسخگویی به نیازهای حرفهای پروژه.
حداقل تداخل بصری (Minimal Visual Intrusion)
طراحی مینیمال با پروفیل باریک 26 میلیمتری که سیستم روشنایی را به بخشی نامرئی از معماری تبدیل میکند و تمرکز را بر فضا و متریال حفظ میکند.
یکپارچگی معماری پیشرفته (Architectural Integration)
امکان نصب توکار Plaster-in (Recessed) که پس از اجرا، تنها یک شکاف نوری ظریف (Light Slot) در سقف باقی میگذارد؛ راهکاری ایدهآل برای معماری معاصر و پروژههای لوکس.
کاربردها و فضاهای مناسب چراغ مگنتی مگسمارت
فضاهای تجاری و خردهفروشی (Retail):
تأکید بر محصولات خاص با استفاده از اسپاتهای متمرکز و حفظ یکپارچگی سقف در فضاهای نمایش بزرگ.
دفاتر کار مدرن (Modern Offices):
ایجاد روشنایی عمومی یکنواخت با خطوط پیوسته، همراه با روشنایی وظیفهای (Task Lighting) قابل تنظیم بر روی میز کار.
موزهها و گالریها (Museums & Galleries):
امکان ارائه روشنایی با CRI بالا و کنترل دقیق شدت نور برای محافظت از آثار هنری حساس.
پروژههای مسکونی لوکس:
ادغام نورپردازی محیطی (Ambient) و تاکیدی (Accent) در سقفها و دیوارها با کمترین ردپای بصری.
راهروها و فضاهای ترانزیت:
استفاده از روشنایی خطی پیوسته برای هدایت بصری (Wayfinding).
مشاوره فنی و امکان سنجی پروژه
تیم مهندسی روشنایی نورا آماده ارائه خدمات تخصصی جهت بهینهسازی استفاده از سیستم 2647 در پروژههای شما است:
- محاسبات لوکس نوری (Illuminance Calculations)
- مدیریت درخشندگی و خیرگی (Glare Control)
- انتخاب درایور و دیمینگ
تولید سفارشی چراغ مگنتی مگسمارت
نورا به درک این موضوع که پروژههای معماری نیازمند راهحلهای منحصر به فرد هستند، گزینههای سفارشیسازی گستردهای را ارائه میدهد
Schematic
MAGNET Light
MAGSMART 2647
طول سفارشی پروفیل:
برش ریلها در هر طولی متناسب با پلان معماری پروژه، با اتصالات یکپارچه و نامرئی.
تنوع اپتیکال:
ارائه تنوعی از لنزها شامل Wide Flood، Medium Beam و Narrow Spot، و همچنین استفاده از لولههای دیفیوز مات برای ایجاد خطوط نوری یکنواخت (Uniform Linear Light) بدون نقاط داغ (Hot Spots).
Lighting Design
Be creative in compositions
از ترکیبهای پیشنهاد شده الهام بگیرید و چیدمان چراغها را به آن ترتیب که میخواهید در فضا ادغام کنید.
ادغام با سنسورها:
تعبیه سنسورهای حرکتی (PIR) و سنسورهای نور محیطی (Daylight Harvesting) مستقیماً در ماژولهای ریل برای بهینهسازی مصرف انرژی.
Body Colors
Wide colour range
رنگ پروفیل (RAL Customization):
امکان پوشش پروفیل با هر رنگی از طیف RAL برای تطبیق کامل با رنگ سقف یا دکوراسیون داخلی.
دانلود فایلهای فنی و مدلهای سه بعدی 3D
- فایلهای BIM/Revit:
مدلهای سهبعدی دقیق با پارامترهای نوری (Photometric Data) برای استفاده مستقیم در نرمافزارهای
فایلهای IES:
دادههای توزیع شدت نور برای شبیهسازی در نرمافزارهایی مانند DIALux evo و Relux.
کاتالوگهای مهندسی:
شامل جزئیات نصب، جداول فنی و نمودارهای حرارتی.
تأییدیهها و گواهینامهها:
مدارک انطباق با استانداردهای بینالمللی.
DOWNLOAD technical files with NOORA constructor pro
2D FILES
DOWNLOAD DWG | PDF
3D FILES
DOWNLOAD FBX | MAX | 3DS | SKP | DXF
PHOTOMETRIC FILES
DOWNLOAD IES | LDT
(PDF) TECHNICAL
DOWNLOAD DATASHEET | INSTALLATION
راهنمای نصب و راهاندازی
INSTALLATION
Fast and Easy Installation
نصب سیستم 2647 نیازمند رعایت دقیق دستورالعملهای فنی است تا عملکرد مغناطیسی و ایمنی الکتریکی تضمین شود
گالری تصاویر پروژههای مرتبط
تصاویر پروژههای اجراشده با چراغ مگنتی مینیاتوری MagRich نشاندهنده توان واقعی این محصول در فضاهای لوکس و خاص هستند. این گالری شامل نمونههایی از ویترین جواهرات، گالریهای هنری و فروشگاههای مدرن است که در آنها نورپردازی دقیق، ظریف و کنترلشده نقش اصلی را ایفا کرده است.
مشاهده این پروژهها به معماران و طراحان داخلی کمک میکند تا کاربرد عملی MagRich را در شرایط واقعی درک کرده و از آن برای الهام گرفتن در طراحیهای خود استفاده کنند.
سوالات متداول چراغ مگنتی مگسمارت
در این بخش به سوالات رایج معماران، مهندسان برق و کارفرمایان درباره مشخصات فنی، کاربردها، سیستمهای کنترلی، امکان سفارشیسازی و شرایط نصب MagRich پاسخ داده شده است. این پرسشها به شما کمک میکند تصمیمگیری آگاهانهتری برای پروژه خود داشته باشید.
آیا امکان دیم کردن همزمان تمام المانها روی یک ریل وجود دارد؟
بله. این امر با استفاده از درایورهای سازگار با پروتکلهای DALI یا 0-10V که به صورت سری به شینه ریل متصل شدهاند امکانپذیر است.
حداکثر طول یک قطعه ریل پیوسته قبل از نیاز به اتصال مکانیکی یا تغذیه مجدد چقدر است؟
این مقدار به توان مصرفی کل و ظرفیت جریاندهی درایور بستگی دارد. معمولاً تا حدود ۳ متر بدون افت ولتاژ محسوس قابل اجرا است. برای فواصل طولانیتر، تقسیمبندی درایورها یا تغذیه در چند نقطه توصیه میشود.
آیا نصب اسپات لایتهای مگنتی (Spot Lights) روی ریلهای تعبیه شده بر ضریب خیرگی UGR تأثیر میگذارد؟
خیر. در صورتی که اپتیک (لنز و رفلکتور) اسپات مطابق استانداردهای کنترل UGR طراحی شده باشد، نوع نصب (مغناطیسی یا ثابت) تأثیری بر عملکرد نوری آن المان نخواهد گذاشت.
آیا این سیستم قابلیت پیکربندی برای روشنایی اضطراری (Emergency Lighting) را دارد؟
بله. این سیستم با استفاده از ماژولهای درایور اضطراری ۴۸ ولت، چه بهصورت مستقل و چه در ترکیب با درایورهای دیمینگ اصلی، قابل پیکربندی برای حالت اضطراری است.
شرایط گارانتی، نگهداری و استانداردهای کیفی
سیستم مگنتی 2647 نورا با سختگیرانهترین استانداردهای روشنایی و ایمنی بینالمللی مطابقت دارد، که کیفیت و دوام محصول را برای بازارهای B2B تضمین میکند:
- EN 60598-2-2: استاندارد عمومی برای چراغهای ثابت.
- EN 62471: ارزیابی ایمنی فوتوبیولوژیکی (تضمین عدم آسیب چشم).
- LVD (Low Voltage Directive): انطباق با دستورالعمل ولتاژ پایین اروپا (برای بخش 48 ولت).
- EMC Compatibility: انطباق با استانداردهای سازگاری الکترومغناطیسی برای جلوگیری از تداخل با سایر تجهیزات الکترونیکی.
