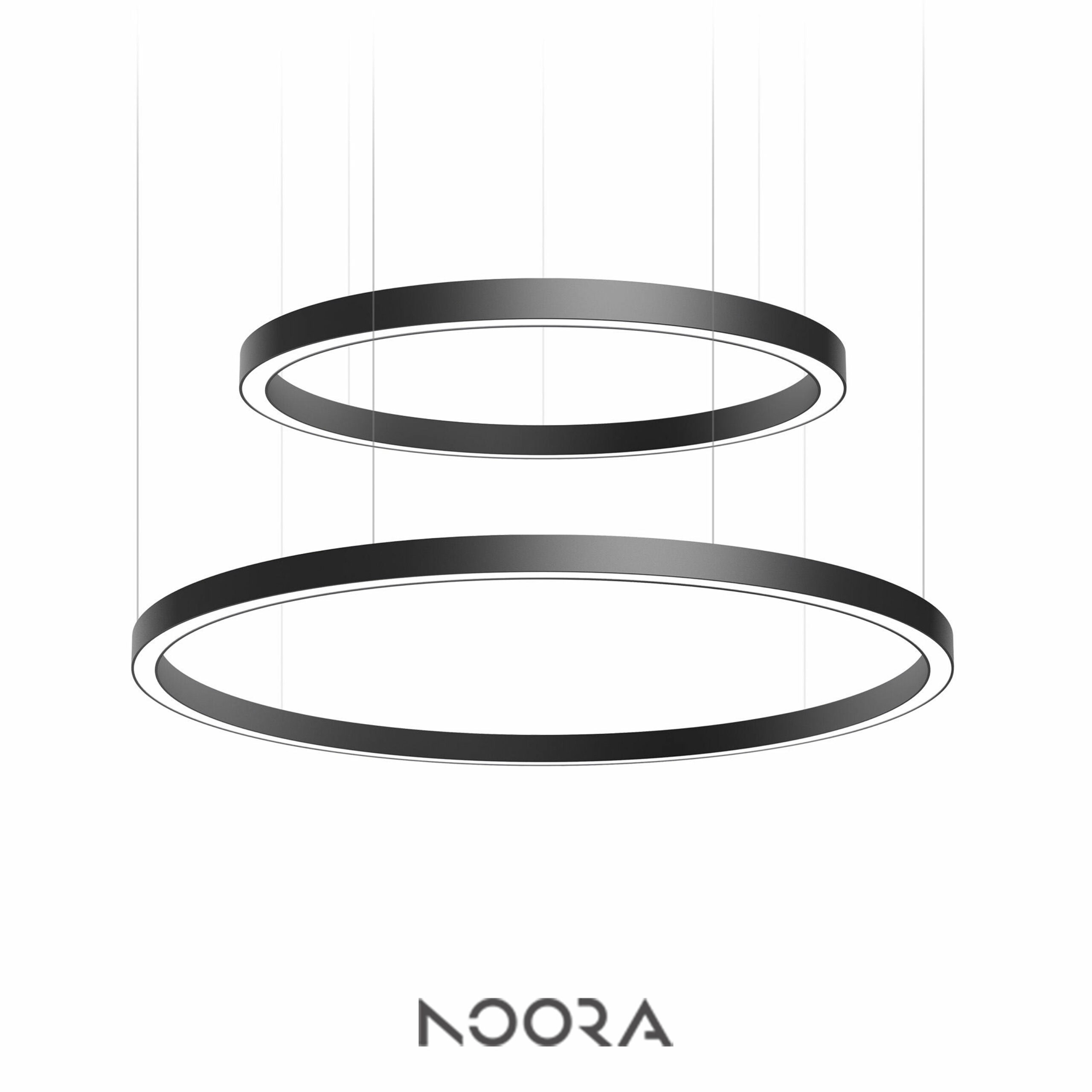

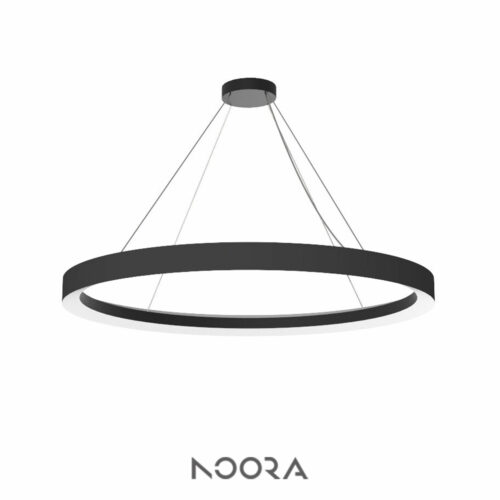

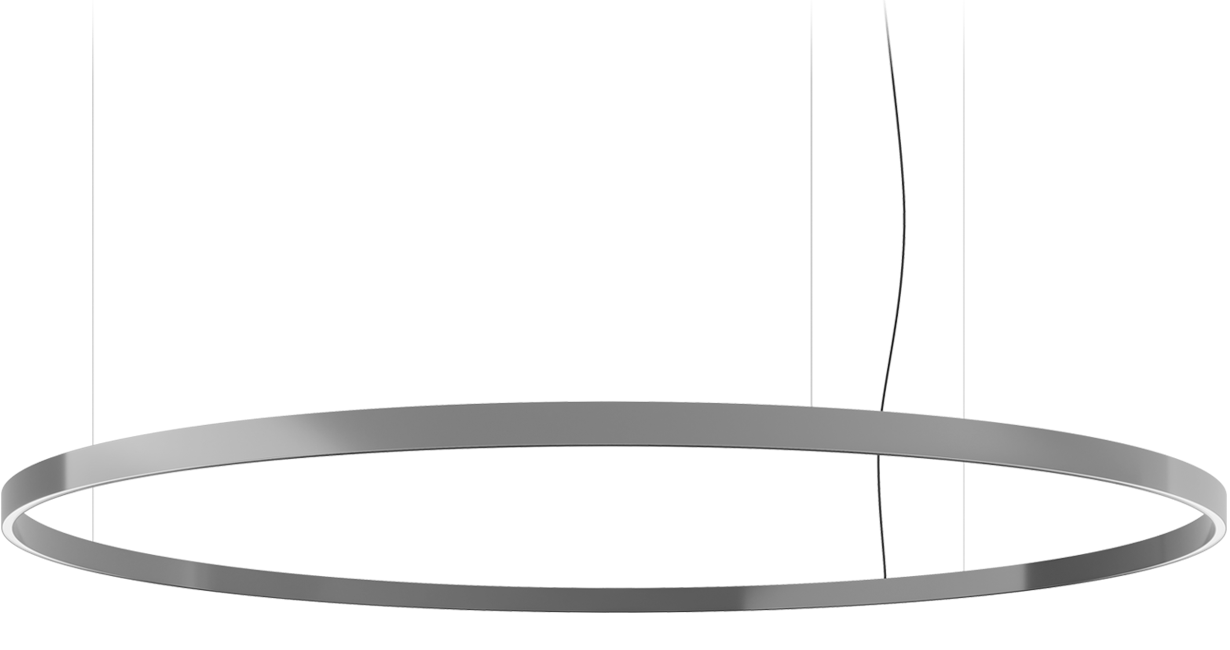

چراغ خطی منحنی روکار و آویز لوپ
LOOP
Life is a full circle
LOOP
Life is a full circle
چراغ خطی منحنی لوپ نورا طراحی و تولید سفارشی برای فضاهای معماری تجاری، اداری، هتل و گالری. امکان ساخت دایرهای، بیضی و مسیرهای Freeform براساس نقشه اتوکد یا BIM. نور یکنواخت، CRI بالا، سازگار با DALI و 1–10V. دانلود دیتاشیت، DWG، BIM.
| CRI | BODY COLOR | CCT (K) | LUMINANCE | POWER |
|---|---|---|---|---|
| ≤80 | Costumize | W – N – C | XX | 20-140W |
معرفی چراغ خطی منحنی روکار و آویز لوپ
نورپردازی با چراغ خطی منحنی همواره با ایدهها و طراحیهای متنوعی همراه است و به طراحان این امکان را میدهد تا فراتر از خطوط مستقیم، فضاهایی خلاقانه و منحصربهفرد خلق کنند. چراغ خطی منحنی لوپ نورا با فرم دایرهای و انعطافپذیر خود، آزادی عمل بالایی در طراحی ایجاد کرده و بهراحتی با سایر انواع چراغهای خطی، سقفی و معماری ترکیب میشود تا جلوهای مدرن و چشمنواز در فضا شکل بگیرد.
چراغ سفارشی و پروژه محور
این چراغ بهصورت کاملاً سفارشی و پروژه محور، در فرمهای دایرهای، بیضی و مسیرهای منحنی آزاد (Freeform) طراحی و تولید میشود و قابلیت اجرا دقیق مطابق نقشههای اتوکد یا فایلهای BIM را دارد. طراحی منحنی چراغ لوپ نورا، یکپارچگی کامل با جزئیات معماری را ممکن ساخته و با ایجاد نوری یکنواخت و بدون نقطه، کیفیت بصری فضا را بهطور محسوسی ارتقا میدهد.
چراغ خطی منحنی لوپ نورا به دلیل کیفیت ساخت بالا، انعطاف در طراحی و امکان کنترل هوشمند نور، انتخابی ایدهآل برای فضاهایی مانند رستورانها، کافهها، هتلها، دفاتر اداری، فروشگاهها، گالریها و حتی فضاهای مسکونی محسوب میشود.
برای دریافت مشاوره تخصصی نورپردازی و اجرای چراغهای خطی منحنی، میتوانید با کارشناسان ما در ارتباط باشید.
مشخصات فنی چراغ خطی منحنی روکار و آویز لوپ
بدنه
- آلومینیوم اکسترود شده
- رنگ بدنه: سفید، مشکی، RAL سفارشی
- دیفیوزر: پلیکربنات اوپال
- IP20 داخلی
ابعاد و خم
- عرض و ارتفاع مطابق مدل نهایی پروژه
- حداقل شعاع خم: طبق دیتاشیت و مقطع پروفیل
- طول شاخهها: طبق نقشه و محدودیت حمل
این چراغ با ماژولهای LED خطی با توان 140 تا 20 وات بر متر و دمای رنگ ۲۷۰۰ تا 6500 کلوین تولید میشود. CRI بالا (۸۰ و ۹۰ سفارشی) کیفیت نور حرفهای را تضمین میکند. بدنه از آلومینیوم اکسترود شده با رنگ سفید، مشکی یا RAL سفارشی و دیفیوزر پلیکربنات اوپال ساخته شده است. کنترل نور در نسخههای On/Off، 1–10V و DALI قابل انتخاب است. حداقل شعاع خم، ابعاد و طول شاخهها مطابق دیتاشیت و محدودیت حمل تعیین میشود تا هماهنگی کامل با شرایط پروژه ایجاد شود.
منبع نور

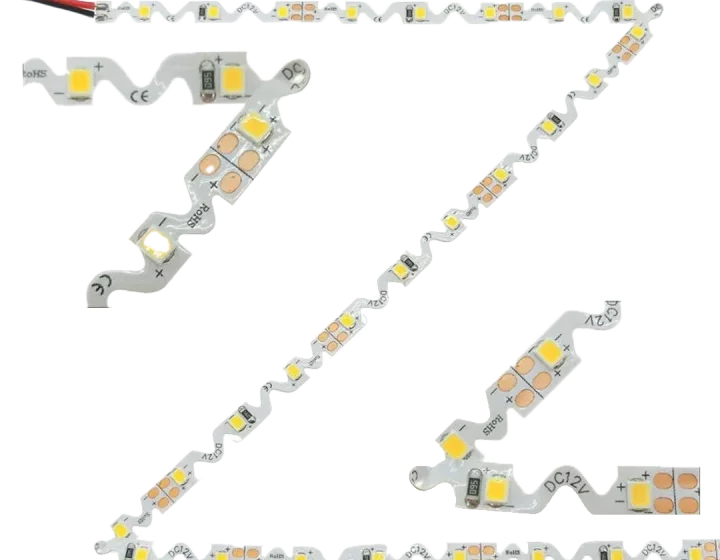

- LED Linear Module
- توان: 140–20 وات بر متر
- دمای رنگ: 2700 / 3000 / 3500 / 4000 / 5000 کلوین
- CRI: بالای 80 / بالای 90 (سفارشی)
- کنترل: On/Off، 1–10V، DALI
| PRODUCT CODE | DIMENSION (MM) (W-L-H) | ANGLE | CRI | BODY COLOR | CCT (K) | IP | LUMINANCE | POWER |
|---|---|---|---|---|---|---|---|---|
| NLCL8011 | 80 * Ø800 | 110 | ≤80 | Customize | W – N – C | 42 | 12500 | 110 |
| NLCL1013 | 80 * Ø1000 | 110 | ≤80 | Customize | W – N – C | 42 | 15700 | 135 |
| NLCL1216 | 80 * Ø1200 | 110 | ≤80 | Customize | W – N – C | 42 | 18800 | 160 |
| NLCL1418 | 80 * Ø1400 | 110 | ≤80 | Customize | W – N – C | 42 | 22200 | 185 |
| PRODUCT CODE | DIMENSION (MM) (W-L-H) | ANGLE | CRI | BODY COLOR | CCT (K) | IP | LUMINANCE | POWER |
|---|---|---|---|---|---|---|---|---|
| NLCL2040 | 20 * 400 * 20 | 110 | ≤80 | Customize | W – N – C | 42 | 2000 | 20 |
| NLCL2060 | 20 * 600 * 20 | 110 | ≤80 | Customize | W – N – C | 42 | 3000 | 30 |
| NLCL2080 | 20 * 800 * 20 | 110 | ≤80 | Customize | W – N – C | 42 | 4000 | 40 |
| NLCL2010 | 20 * 1000 * 20 | 110 | ≤80 | Customize | W – N – C | 42 | 5000 | 50 |
| PRODUCT CODE | DIMENSION (MM) (W-L-H) | ANGLE | CRI | BODY COLOR | CCT (K) | IP | LUMINANCE | POWER |
|---|---|---|---|---|---|---|---|---|
| NLCL3040 | 30 * 400 * 20 | 110 | ≤80 | Customize | W – N – C | 42 | 4000 | 40 |
| NLCL3060 | 30 * 600 * 20 | 110 | ≤80 | Customize | W – N – C | 42 | 6000 | 60 |
| NLCL3080 | 30* 800 * 20 | 110 | ≤80 | Customize | W – N – C | 42 | 8000 | 80 |
| NLCL3010 | 30 * 1000 * 20 | 110 | ≤80 | Customize | W – N – C | 42 | 10000 | 100 |
| PRODUCT CODE | DIMENSION (MM) (W-L-H) | ANGLE | CRI | BODY COLOR | CCT (K) | IP | LUMINANCE | POWER |
|---|---|---|---|---|---|---|---|---|
| NLCL3540 | 12 * 400 * 35 | 110 | ≤80 | Customize | W – N – C | 42 | 3850 | 35 |
| NLCL3560 | 12 * 600 * 35 | 110 | ≤80 | Customize | W – N – C | 42 | 4400 | 40 |
| NLCL3580 | 12* 800 * 35 | 110 | ≤80 | Customize | W – N – C | 42 | 7700 | 70 |
| PRODUCT CODE | DIMENSION (MM) (W-L-H) | ANGLE | CRI | BODY COLOR | CCT (K) | IP | LUMINANCE | POWER |
|---|---|---|---|---|---|---|---|---|
| NLCL4940 | 12 * 400 * 49 | 110 | ≤80 | Customize | W – N – C | 42 | 7700 | 70 |
| NLCL4960 | 12 * 600 * 49 | 110 | ≤80 | Customize | W – N – C | 42 | 8800 | 80 |
| NLCL4980 | 12* 800 * 49 | 110 | ≤80 | Customize | W – N – C | 42 | 15400 | 140 |
تجهیزات جانبی چراغ خطی منحنی روکار و آویز لوپ

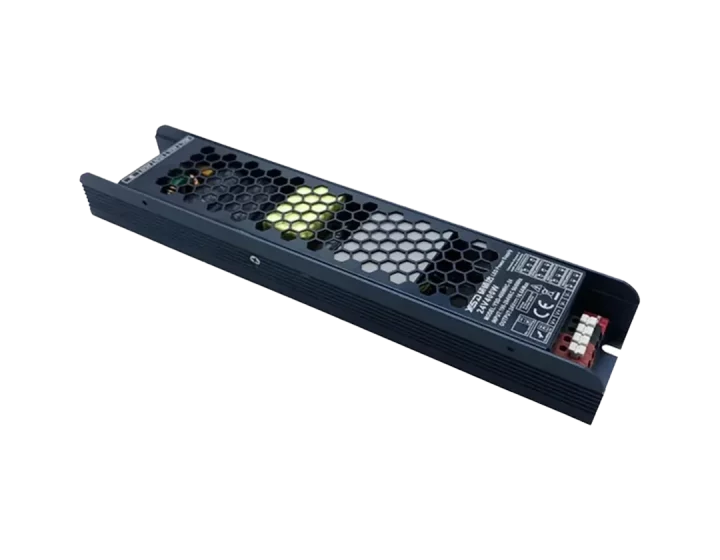

چراغ خطی منحنی لوپ نورا همراه با قطعات و متعلقات تکمیلی ارائه میشود؛ شامل کیت نصب روکار، کیت آویز با کابلهای قابل تنظیم، اتصالدهندههای داخلی، براکتهای سفارشی برای سقفهای خاص، کاورهای انتهایی و درایورهای سازگار با انواع پروتکلهای کنترلی. ماژولهای LED با CRI90 و باینینگ دقیق، یکنواختی کامل نور را تضمین میکنند. تمامی متعلقات با استانداردهای کیفیت بینالمللی انتخاب شدهاند.
- کیت نصب روکار

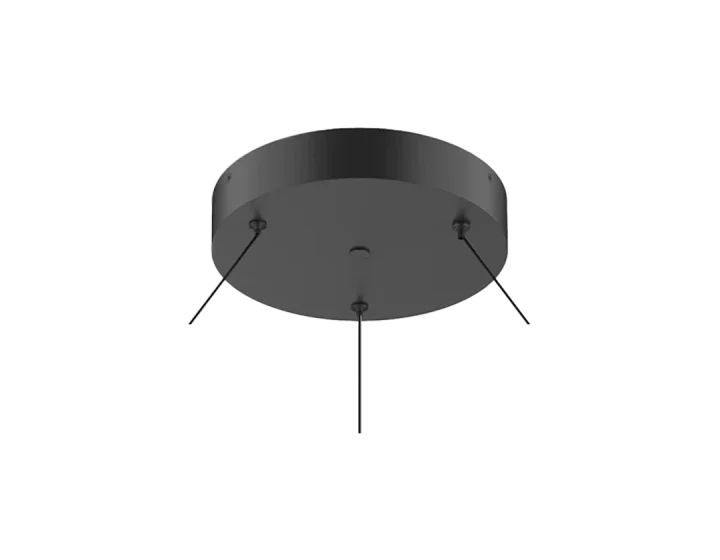

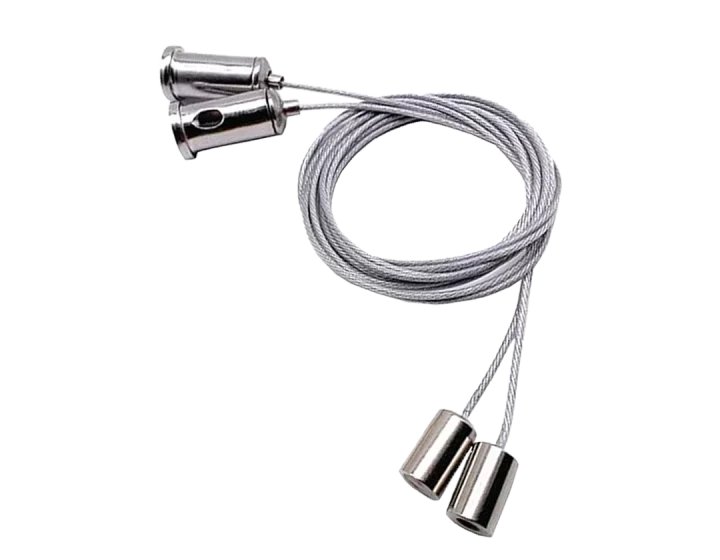

- کیت آویز با کابلهای تنظیمپذیر
- اتصالدهندههای داخلی

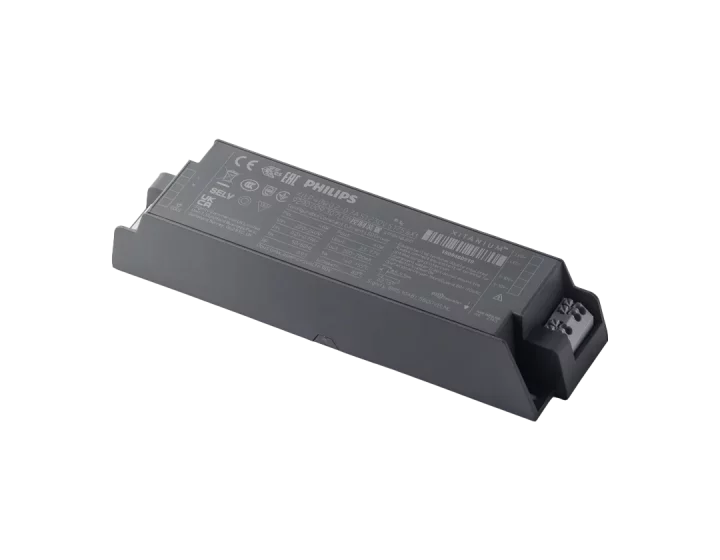

- درایورهای On/Off، 1–10V، DALI
- کاورهای انتهایی
- براکتهای سفارشی برای سقفهای خاص

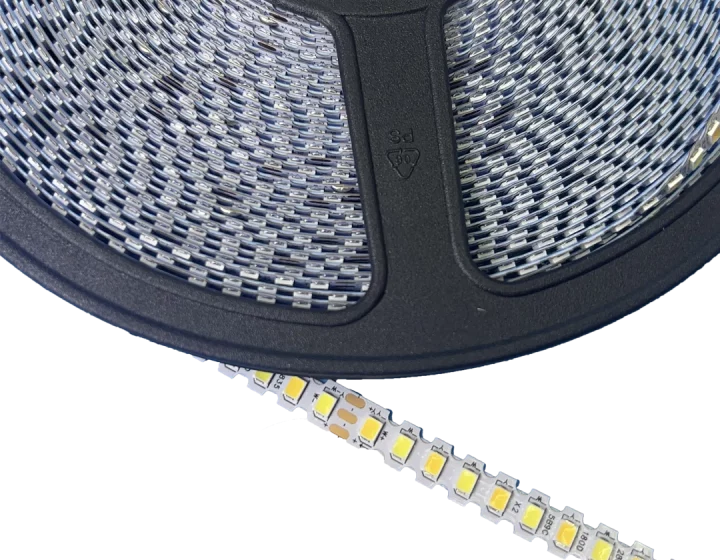

- ماژولهای LED CRI90 و باینینگ خاص
تولید سفارشی چراغ خطی منحنی روکار و آویز لوپ
چراغ خطی منحنی لوپ نورا بهطور کامل متناسب با مسیر منحنی، نقاط اتصال، جانمایی درایور و فاصلهگذاری آویز پروژه طراحی میشود. امکان انتخاب فرمهای Freeform، دایرهای، بیضی یا ترکیبی وجود دارد. همچنین رنگ بدنه در طیف گستردهای شامل سفید، مشکی، زرد، سبز، طلایی و نقرهای قابل سفارش است. این سطح از سفارشیسازی باعث میشود چراغ دقیقاً با مفاهیم معماری و نیازهای پروژه هماهنگ شود.
Schematic
Curve Linear Light
LOOP
شماتیک
- مسیر منحنی + نقاط اتصال
- جانمایی درایور
- فاصلهگذاری آویز
- دیتیل اتصال روکار
Lighting Design
Be creative in compositions
از ترکیبهای پیشنهاد شده الهام بگیرید و چیدمان چراغها را به آن ترتیب که میخواهید در فضا ادغام کنید.
نمونه چیدمان
- حلقه دایرهای در لابی
- مسیر منحنی راهرو
- ترکیب منحنی و خطی
- اجرای داخل سقف جزیره ای
Body Colors
Wide colour range
یکی از محصولات ویژه ما، چراغ سفارشی LOOP است که به شما این امکان را میدهد تا طراحی و رنگ آن را به طور دقیق متناسب با سلیقه و نیازهای خود انتخاب کنید. این چراغ سفارشی نه تنها زیبایی فضا را ارتقا میدهند، بلکه قابلیتهای روشنایی و عملکرد آنها نیز بهطور خاص برای فضای شما تنظیم میشود، تا محیطی دلپذیر و کاربردی ایجاد نمایید.
رنگ بدنه :
- زرد
- نارنجی
- طلایی
- نقره ای
- خاکستری
دانلود فایلهای 3D و LDT چراغ خطی منحنی روکار و آویز لوپ
برای طراحان حرفهای، نورا فایلهای تخصصی چراغ خطی منحنی لوپ را جهت استفاده در مراحل طراحی و مدلسازی ارائه میکند. این فایلها شامل دیتاشیت رسمی PDF، کاتالوگ چراغهای خطی نورا، فایل DWG مقاطع پروفیل، Layout نمونه و فایل BIM/Revit میباشند. این مجموعه به معماران، مهندسان برق و طراحان نور کمک میکند که محصول را بهسادگی در نقشهها و مدلهای خود ادغام کنند.
- دیتاشیت چراغ خطی منحنی لوپ (PDF)
- کاتالوگ چراغهای خطی نورا (PDF)
- فایل DWG مقاطع و پروفیل
- فایلهای Layout نمونه (DWG/PDF)
- فایل BIM/Revit (در صورت نیاز پروژه)
DOWNLOAD technical files with NOORA constructor pro
2D FILES
DOWNLOAD DWG | PDF
3D FILES
DOWNLOAD FBX | MAX | 3DS | SKP | DXF
PHOTOMETRIC FILES
DOWNLOAD IES | LDT
DOWNLOAD DATASHEET | INSTALLATION
راهنمای نصب و راهاندازی
INSTALLATION
Fast and Easy Installation
نصب حرفهای چراغ خطی منحنی لوپ با بررسی کامل مسیر نصب، زیرساخت سقف و کابلکشی آغاز میشود. در حالت روکار، مراحل نصب شامل علامتگذاری، نصب براکتها، مونتاژ و تست نهایی است. برای نصب آویز، پس از نصب پایه سقفی، ارتفاع کابلها تنظیم و سپس قطعات مونتاژ میشود. تیم نورا نیز در صورت نیاز برای توسعه مسیر یا اصلاح فرم همراه پروژه خواهد بود.
گالری تصاویر پروژههای مرتبط چراغ خطی منحنی روکار و آویز لوپ
گالری تصاویر چراغ خطی منحنی لوپ نورا نمونههایی از پروژههای واقعی را نمایش میدهد؛ از حلقههای دایرهای آویز در لابیها تا مسیرهای Freeform در راهروها و ترکیب مسیرهای منحنی با چراغ خطی مستقیم. این تصاویر، کیفیت ساخت پروفیل، یکنواختی نور و ظرافت جزئیات اجرایی را نشان داده و الهامبخش طراحان برای خلق فضاهای پویا و مدرن است.
سوالات متداول چراغ خطی منحنی روکار و آویز لوپ
آیا چراغ خطی منحنی لوپ قابلیت سفارشیسازی کامل دارد؟
بله، این چراغ بر اساس نقشه اتوکد یا BIM و با امکان سفارشیسازی طول، شعاع خم، رنگ بدنه و نوع نصب تولید میشود.
چراغ خطی منحنی لوپ برای چه فضاهایی مناسب است؟
این چراغ برای فضاهای تجاری، اداری، هتلها، لابیها، گالریها و مسیرهای منحنی که نیاز به نور یکنواخت دارند مناسب است .
آیا فایلهای DWG و BIM ارائه میشود؟
بله، مجموعه کامل فایلهای DWG، دیتاشیت و BIM جهت استفاده طراحان ارائه میشود.
کنترل نور چراغ خطی منحنی چگونه است؟
این چراغ با درایورهای On/Off، 1–10V و DALI قابل کنترل است و با سیستمهای هوشمند سازگار میباشد.
شرایط گارانتی، نگهداری و استانداردهای کیفی
توصیههای نگهداری
- تمیزکاری دورهای دیفیوزر با دستمال نرم و خشک
- عدم استفاده از مواد شیمیایی یا حلالها
- بررسی اتصالات و کابلها در پروژههای آویز بلندمدت
- دسترسی آسان به درایور برای سرویس یا تعویض (در صورت نیاز)
طول عمر (Lifetime)
- طول عمر ماژول LED: حداقل 50,000 ساعت (L80)
- افت نوری کنترلشده و پایدار در طول زمان
- استفاده از درایورهای باکیفیت متناسب با شرایط پروژه
- عملکرد پایدار در استفاده مداوم فضاهای اداری و تجاری
